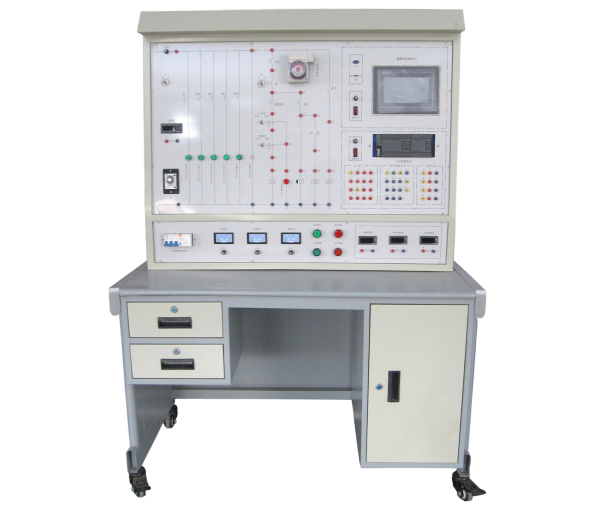

LG-LXZL06型小型冷库电气实训智能考核装置

一、设备配置及参数
1、小型冷库电气实训智能考核装置电气控制箱部分包括控制继电器、交流接触器、中间继电器、热保护继电器等。
2、面板上印有小型冷库电气控制原理图并设有相应测试点、提供低压断路器、压力控制器、温度控制器、时间继电器、供液电磁阀、各种保护指示灯及各种控制按钮等。
3、小型冷库电气实训智能考核装置实训桌为1.2mm钣金及喷塑结构，桌面为防火、防水、耐磨高密度板，设有两个大抽屉，实训桌设置有带锁定功能的四个万向轮。
4、智能设故模块包括液晶显示屏、无线模块、智能答题器及PVC轻触操作键盘组成。满足通过键盘手动或教师电脑无线设置故障，学生在实训台的电路上进行故障检测，并通过答题器将答案及相关信息传到教师机上，老师在教师机上根据学生上传的信息对学生的考核结果进行自动评分，并将其保存下来，供以后进行查询或打印。
5、小型冷库电气实训智能考核装置智能化考核软件能利用大数据信息构建实训室云管理服务平台，平台包含学生课程申请和教师课程管理。学生模块部分包含实验预习，实验过程视频演示，扫码签到，实验结果上传等，教师模块部分包含处理学生申请，新增课程，课程设置，课程对应的题库设置等。
6、整个电气考核系统采用双系统进行考核，既可以通过电脑进行考核，也可以通过移动端进行考核。
7、电气应采用开放式设计，不仅可以完成考核，学员也可以进行小型冷库电气自主设计及接线。
8、无线智能考核系统包含嵌入式多路网络控制器，工业无线路由器、无线终端显示器和智能考核软件。
9、嵌入式多路网络控制器采用高性能嵌入式Cortex-M3微处理器，具有高集成度和低功耗的特点，运行频率100MHz。
10、数据接口为电源电压12V/2A,5VDC输出，可直接驱动16路的继电器工作，端口允许的最大电压/电流，AC250/10A,开关寿命5万次以上，支持离线，以太网接口。
11、支持局域网控制、远程控制、控制状态精确反馈、自定义设备。
12、安全的系统架构，采用硬件密码和账号验证。
13、配套专用考核APP，通过无线彩色触摸屏对系统进行故障设置或恢复，可以支持不少于12路故障同时设置或对故障进行恢复，也可以根据需要进行故障交叉设置。
14、工业级无线路由器（AP）支持IEEE802.11b/g/n标准，300M传输速率，支持2.4无线网络频率。
15、数据测量、处理及显示设备满足Windows10操作系统，固态硬盘容量1T，Intel i7系列处理器，内存容量16G，独立显卡容量2G，显示器尺寸25寸。
16、二维码识别功能：能通过手机扫描获得该产品的相关资料。

二、技术参数：
1、输入电源：三相四线（或三相五线）～380V±10% 50Hz。
2、装置容量：1.45kVA。
3、安全保护：具有漏电流保护装置，安全符合国家标准。
4、交流电源提供控制屏工作所需的三相交流电源，可由电源总开关来控制，配有一只指针式交流电压表，通过切换开关可指示输入电网电压值。
5、设有电流型漏电保护、过流保护、过载保护、接地保护。
三、功能
1、能实现供电电源异常，故障现象。
2、能实现冷凝风机异常，故障现象。
3、能实现KM1线圈断路，故障现象。
4、能实现主电路控制接触器异常。
5、能实现化霜加热丝控制继电器异常，故障现象。
6、能实现化霜继电器坏，故障现象。
7、能实现温控器异常，故障现象。
8、能实现冷风机控制电路异常，故障现象。
9、能实现辅助电路控制异常，故障现象。
10、能实现压缩机异常，故障现象。
11、能实现压力开关异常，故障现象。
