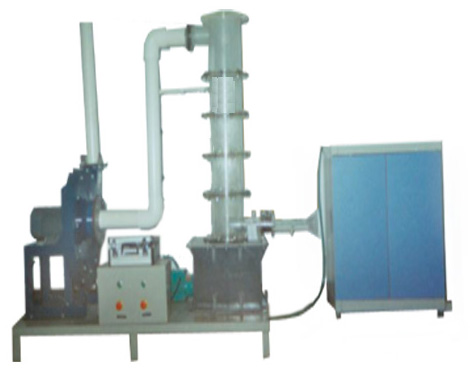

LG-XSS型筛板塔气体吸收实验装置

一、LG-XSS型筛板塔气体吸收实验装置功能：
1、了解筛板吸收塔的结构、流程及操作。
2、观察筛板吸收塔的流体力学行为。
3、测定其总传质系数，计算有害气体去除率。

二、主要配置：
筛板吸收塔、鼓风机、水泵、调节阀、水箱、流量计、测压计、电路控制系统、不锈钢框架、控制屏。
三、技术参数：
1、水箱：400×400×300㎜，PVC材质。
2、抽风机功率：1.5Kw，转速：2900r/min,。
3、水泵：额定流量10L/min，功率90w，扬程8m。
4、U型压力计：测量范围±0—500mm。
5、液体流量计： 60-600L/h。
6、吸收塔：Φ200×1200㎜，塔板3块、板间距200㎜，塔体为透明有机玻璃。
7、实验台架为304精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。
8、外形尺寸：1400×550×1600㎜。
