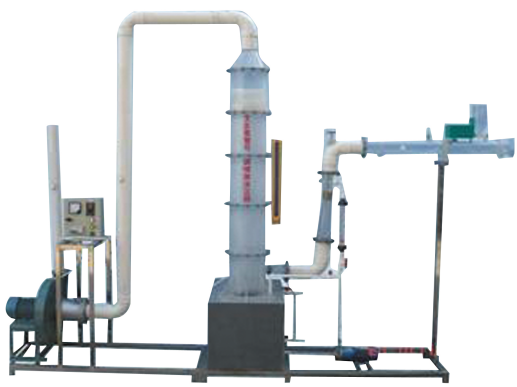

LG-WQL01型 文丘里除尘器性能测定实验装置
一、LG-WQL01型 文丘里除尘器性能测定实验装置技术参数:
1、环境温度:5℃~40℃,配电:380V,三相四线制 功率1100W。
2、风管尺寸:直径Φ110管道,由引水装置、文丘里管本体及脱水器三部分组成。
3、文丘里除尘塔:尺寸Φ200×1500mm,材质优质有机玻璃.
4、抽风机,高压离心风机:功率1.1KW,转速2900r/min。
5、水泵:额定流量10L/min,功率90W,扬程8m。
6、水箱:尺寸400×400×300mm,优质PVC材质。
7、气体喉管流速15m/s。
8、液气比0.3-1.5(L/m3),有效除尘率95%。
9、文丘里除尘器性能测定实验装置控制屏和框架均为304不锈钢,结构紧凑,外形美观,流程简单,操作方便。
10、外形尺寸:1800×500×2200mm,框架为可移动式设计,带脚轮及禁锢脚。
二、设备特点:
1. 设备布局合理、美观,结构清晰,整体感强。
2. 文丘里洗涤器为透明有机玻璃制造,可有效观察流体在实验过程中的现象。
三、实验目的:
1. 了解文丘里除尘器结构形式和除尘机理。
2. 掌握文丘里除尘器主要性能指标的测定方法。
3. 掌握文丘里除尘器的除尘效率测定方法。
4. 掌握文丘里除尘器的压力损失和阻力系数的测定方法。
四、主要配置:
吸风装置、有机玻璃主体、文丘里除尘装置、水泵、流量计、储液箱、进出口风管、斜管微压计、毕托管、U型压差管、支架、排气管道、发尘装置。
