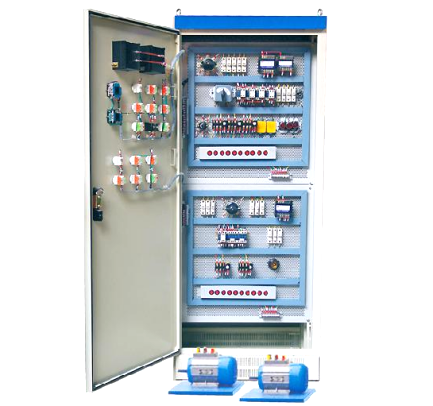

LGWX-02A型维修电工技能实训考核装置(柜式、双面网孔型)

一、概述

LGWX-02A型维修电工技能实训考核装置是按照劳动和社会保障部颁发的“工人等级标准”和“职业技能鉴定”规范要求而设计的，它是集培训、理论、实际操作和考核鉴定为一体的多功能设备。维修电工技能实训考核装置采用实际用的配电柜为主体，合理利用柜体的双面空间，进行合理布局，选用可靠的元器件。可以完成科目有《工厂电气控制》、《电机拖动》、《仪表照明电路》等科目的操作实训，并可满足维修电工的初、中、高级技能实训考核内容要求。

二、特点

1.本装置采用标准配电柜为主体，充分利用该柜双面空间位置，元气件安装在网孔板上。

2.该柜设有电压型漏电保护和电流型漏电保护，能确保操作者的人生安全。此外，还设有定时器兼报警记录仪（服务管理器），为学员的考核提供了一个统一的标准。

三、技术参数

1.输入电源：三相四线（或三相五线）～380V±10%　50Hz

2.工作环境：温度-10℃～+40℃　相对湿度＜85%（25℃）海拔＜4000m

3.外形尺寸：800mm ×600mm ×1800mm

4.装置容量：＜3kVA

四、装置配置

柜门上装有主控电源面板和实训元器件板：

1. 主控电源板

(1)一只交流电压表和电压指示切换开关及一只交流电流表，它们分别用于监视装置的电压和负载的大小

(2)定时器兼报警记录仪，用于考核时间的设定

(3)通过启、停按钮控制电源的输出，并设有急停按钮，电源的输出还设有短路保护

2. 实训元器件板

设有按钮红色二只、绿色二只、黑色一只、急停一只，旋钮开关二只，信号指示灯DC220V一只、AC220V一只、AC6.3V四只，交流电压表0～450V一只、交流电流表0～5A一只，转换开关一只

3. 实训元件安装板（网孔板及导轨）

两面柜体的立柱上都分别装有两块网孔板和两根元器件标准安装导轨，实训元气件可以随意安装到网孔板的任何位置，并配有走线槽

控制柜还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

五、参考实训项目

1、三相异步电动机直接启动控制

2、三相异步电动机接触器点动控制线路

3、三相异步电动机接触器自锁控制线路

4、Y-△启动自动控制线路

5、用倒顺开关的三相异步电动机正反转控制

6、接触器联锁的正反转控制线路

7、按钮联锁的三相异步电动机接触器正反转控制线路

8、双重联锁的三相异步电动机正反转控制线路

9、三相异步电动机的多地按制

10、工作台自动往返控制线路

11、日光灯接线

六、参考实训项目所需元器件清单（每组配置清单）

序号	名称	型号与规格	数量
1	低压断路器	DZ108-20/10-F（0.63～1A）	1
2	螺旋式保险丝	RL1-15/3A	3
3	直插式保险丝	RT14-20/2A	2
4	交流接触器	LC1-D0610Q5N	3
5	辅助触头	LA1-DN11	2
6	热继电器	JRS1D-25/Z(0.63-1A)	1
7	热继电器座	JRS1-25	1
8	通电延时时间继电器	ST3PA-B/380V(0-60S)	1
9	接线端子排	JF5-2.5/5	5
10	G端子导轨		1
11	时间继电器座	PF-083A	1
12	按钮开关合（三个开关）	TYX3-P(黑、绿、红)	1
13	按钮开关合（两个开关）	TYX2-P(绿、红)	1
14	按钮（不带灯）	LAY16	5
15	行程开关	LX9-222	2
16	行程开关	LX9-001	2
17	日光灯灯管	YZ10RR25/10W	1
18	镇流器	YZ13/220V50HZ 13W	1
19	启辉器	S10/4～65W	1
20	启辉器座		1
21	日光灯管座		2
22	倒顺开关	KO3-15	1
23	塑料安装卡子		190
24	不锈钢自攻螺丝		90
25	三相鼠笼式异步电动机	380V/△	1
