LG-DLX08型 发电厂综合自动化实训考核平台

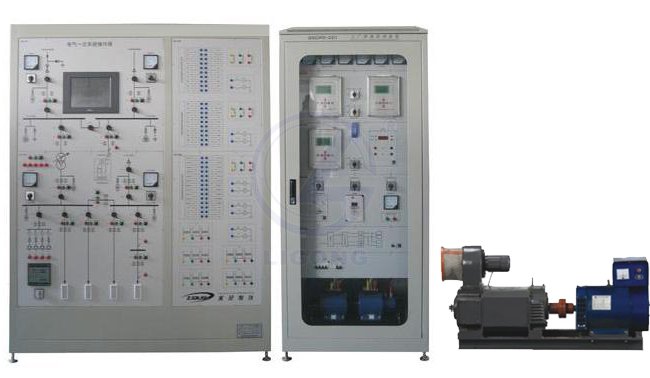

一、LG-DLX08型 发电厂综合自动化实训考核平台概 述
LG-DLX08型 发电厂综合自动化实训考核平台是按照职业教育的教学和实训要求而研发的产品，可满足《电力系统基础》、《发电厂及变电站电气设备》、《发电厂及变电站二次回路》、《电力系统自动装置》、《继电保护技术》等专业课程的教学实训要求，也可完成模拟电厂运行操作实训。结合了电力及相关专业的特点，体现了职业教育特色，并适应了电力体制改革和电力职业教育发展的需要。适合高职院校、职业学校的电力技术类专业，发电厂及电力系统、电厂设备运行与维护、电力系统继电保护与自动化、电网监控技术，以及电力系统自动化技术教学等专业的教学和技能实训。
二、特 点
1.系统性：真实模拟发电厂的一次和二次部分；
2.全面性：不仅能完成发电机组自动装置和微机保护装置的接线和调试，而且能对发电厂电气运行进行模拟操作；
3.实操性：接线设置灵活，能全面考核学生的动手能力。
三、技术性能
1.额定电压: 三相五线～380V±10% 50HZ
2.额定容量:＜5kVA
3.工作环境:温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拨＜4000m
四、实训项目
（一）电气设备实训项目
1.发电机组接线与调试
2.电压互感器接线
3.电流互感器接线
自动装置及继电保护实训项目
4.发电机组调速系统接线与调试
5.发电厂励磁系统接线与调试
6.发电厂同期系统接线与调试
7.发电机－变压器组保护装置接线与操作
8.发电机－变压器组差动保护
（二）发电厂运行实训项目
9.厂用电的倒闸操作
10.厂用母线的停，送电操作
11.厂用变压器的停，送电操作
12.发电机的运行操作
