LGY-JD012C型继电保护实验装置实验实训装置

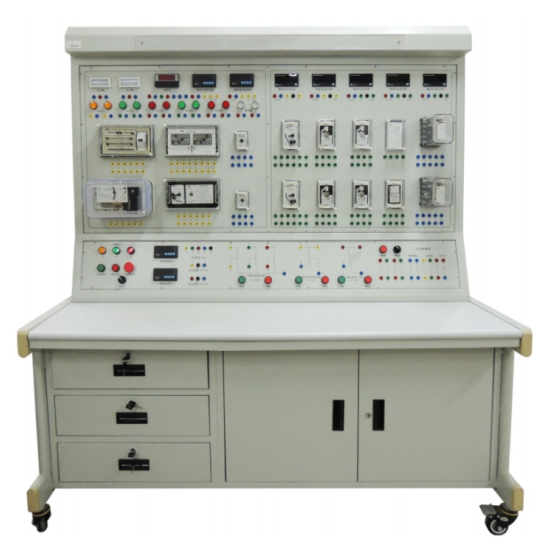

一、设备外观

二、设备概述

该平台是根据《中华人民共和国职业技能鉴定规范·电力行业（继电保护）》，参考电力行业职业技能鉴定中心所编写的继电保护工培训大纲和题库而研制生产的。整套装置包含多种不同种类的继电器和保护对象，本平台能完成继电器构造、工作原理和特性、电网继电保护、主设备保护、自动装置与继电保护、电气二次控制回路、继电保护系统校验及调试、继电保护设备异常事故处理等实训项目。可作为电力行业继电保护工初级至高级技师的培训考核装置。也可用于其他行业对电工继电保护知识的培训考核，包括高校、技校、高职“电力系统继电保护”、“工厂供电”等课程的实验、实训和考核。

本平台将所需各种电源、仪表、负载、保护继电器、等有机结合在一起，配套齐全。

满足国家标准，在实验装置的电源输入端设有电流型漏电器，控制屏内、外或强电输出有漏电现象，即刻告警并切断总电源，确保实验安全。

采用全封闭性安全实验导线避免因学生双手模电而造成的触电事故。

控制屏电源由接触器通过启、停按钮进行控制。

三、技术参数

1、输入电源：三相五线制AC 380V±10% 50HZ

2、输入功率：5 kw

3、工作环境：1）温度：-10℃～+40℃ 2）相对湿度：≤90%（+20℃） 3）海拔高度：≤2000m 4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量:500kg

5、外形尺寸：宽×深×高=1750mm×750mm×1750mm

6、本质安全：具有接地保护、漏电保护功能，安全性符合相关的国家标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
