LG-DLB05型 电力系统综合自动化技能实训考核平台

一、LG-DLB05型 电力系统综合自动化技能实训考核平台概述:

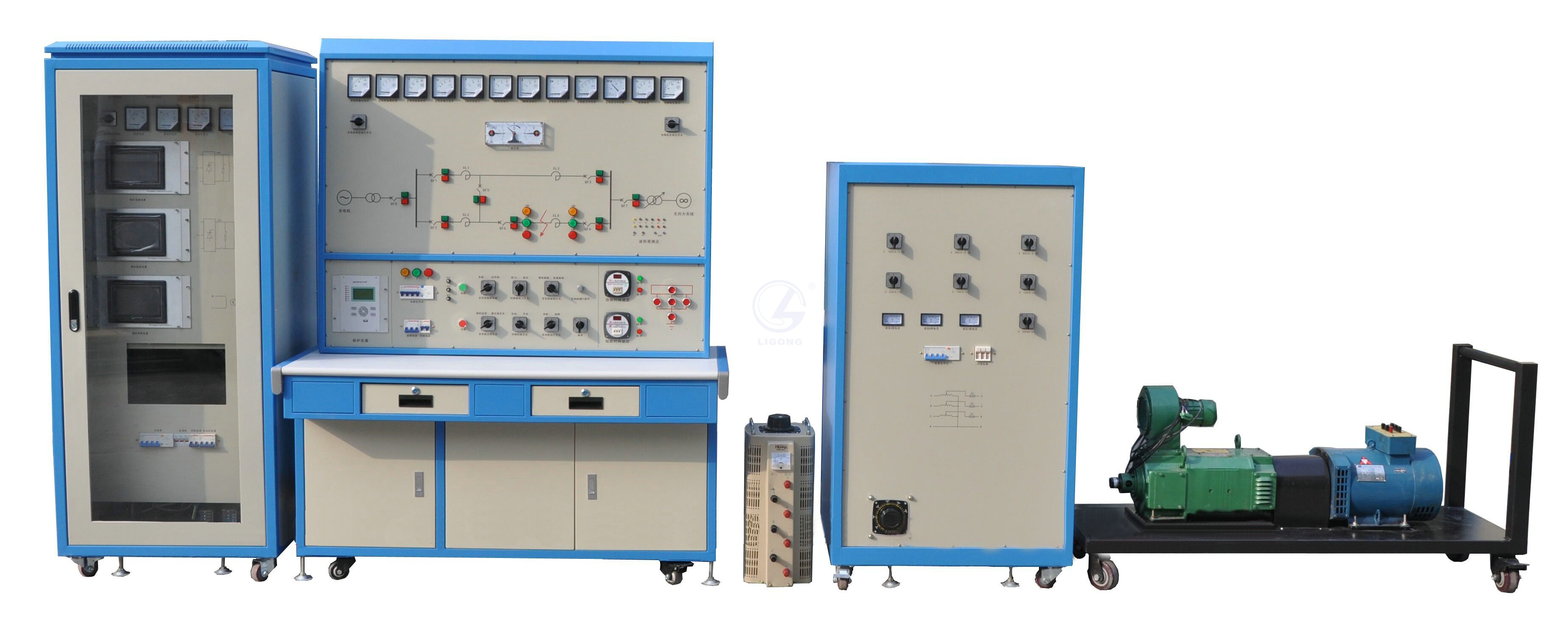

       LG-DLB05型 电力系统综合自动化技能实训考核平台由五部分组成:同步发电机组、机组控制柜、输电线路及监视保护屏、无穷大电力系统和阻抗负载,对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作、测试和试验。装置采用固定式结构。适用于高校、中专、技校电力、电气、自动化类各专业相关课程的实训与实验,也可用于电力行业对从事发电人员的培训。
二、平台特点:
1.自动装置全部采用7吋彩色人机界面显示,直观、清晰
2.自动装置将指示灯和按键组合在人机界面上,美观、简洁、操作方便
3.自动装置采用软件调试和校准,调试人员不拆面板即可调试
4.自动装置人机界面上可以直接设置系统运行参数,及实时显示运行状态
5.具有完善的人身保护功能
三、实训项目:
(1)原动机的起动与运转
1)调速装置操作
2)调速装置及原动机控制
(2)发电机机电特性
1)发电机的空载特性曲线测试
2)发电机的短路特性曲线测试
3)发电机外特性及调整特性
4)发电机零功率因数负载特性
(3)同步发电机励磁控制
1)微机励磁装置基本操作
2)不同α角(控制角)励磁电压波形观测
3)同步发电机起励
4)控制方式及其相互切换
5)逆变灭磁和跳灭磁开关灭磁
6)伏赫限制
7)欠励限制
8)同步发电机强励
9)调差特性
10)过励限制
(4)准同期并列运行
1)微机准同期装置基本操作
2)自动准同期条件测试
3)线性整步电压形成(相敏环节)测试
5)导前时间整定及测量方法
6)压差、频差和相差闭锁与整定
7)手动准同期并网
8)半自动准同期并网
9)自动准同期并网
(5)单机----无穷大系统稳定运行方式
1)单回路稳态对称运行
2)双回路和单回路的稳态对称运行比较
3)单回路稳态非全相运行
(6)单机带负荷
1)独立系统特性
2)投、切不同负荷
3)单机甩负荷
(7)电力系统功率特性(功角)和功率极限(静态稳定性)
1)无调节励磁时,功率特性和功率极限的测定
2)手动调节励磁时,功率特性和功率极限的测定
3)微机自并励时,功率特性和功率极限的测定
4)微机他励时,功率特性和功率极限的测定
5)单回路、双回路输送功率与功角关系
6)提高电力系统静态稳定性
(8)电力系统暂态稳定性
1)短路类型对电力系统暂态稳定性的影响
2)故障切除时间对暂态稳定的影响
3)有无强励磁对暂态稳定性影响试验
4)线路重合闸及其对系统暂态稳定性影响
5)同步发电机异步运行和再同步
6)提高电力系统暂态稳定性的措施
四、配置清单
序号 名称 规格型号 单位 数量
1 三相同步发电机   1
2 Z4型直流电动机   1
3 三相自耦调压器   1
4 模拟输电线路和短路电抗   8
5 电流互感器   3
6 电压互感器   6
7 电力仪表   22
8 交流接触器   9
10 交,直流继电器   25
11 转换开关   8
12 各类按钮   14
13 无穷大系统   1
14 微机调速器   1
15 微机励磁装置   1
16 微机准同期装置   1
17 调速、励磁同步变压器   4
18 触发控制模块   3
19 微机保护装置   1
20 发电机、变压器组控制屏   1
21 发电厂系统道闸控制屏   1
22 负载柜(包含感性和阻性负载)   1
23 实训指导书   1
12、工具(每个试验台必配)自己配
序号 名称 型号 数量 备注
1 工作站 启天4360-N000 Intel 酷睿i5 3570 CPU频率 3GHz 3.1GHz 1.4GHz 3.3GHz CPU   20寸液晶显示器 1套
2 数字示波器 TBS1102 2通道 100MHz 1GS/s彩屏 1台
3 万用表 VC9801A+ 1个
4 工具箱 可调温电烙铁;螺丝刀;内六角扳手;克丝钳;剥线钳;尖嘴;偏口;小活口扳子 1套
