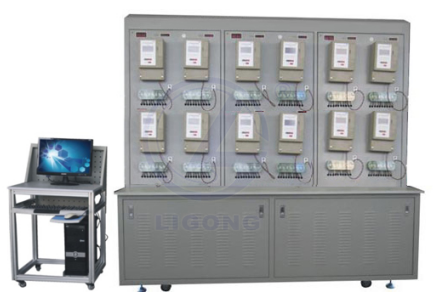

LG-DCHS01型 抄核收培训模拟操作实训装置
一、LG-DCHS01型 抄核收培训模拟操作实训装置产品简介
LG-DCHS01型 抄核收培训模拟操作实训装置是由抄表实训装置和抄表核算培训软件所组成的。能够仿真各类用户的电网运行、表计关系、电表数据，可进行营销业务中的抄表核算工作。可用于培训考核学员认识电能表的总分关系，正确使用各种抄表方式，正确抄读各类电度表数据，判断电表异常，并在此基础上计算典型用户的电量电费，掌握抄表和核算技能。全部异常错误完全由程序控制。抄核收培训模拟操作实训装置题库量大，范围广，不仅包括电能表内外异常判断而且还可以通过仿真表设置更多的表计异常状态，如突增突减、过周等等。
二、主要技术参数和技术指标
1、三相电源输出电压：3×（57.7V）/100V； 3×（220V）/380V
2、三相电源输出电流：3×5A（10A）可由用户指定
3、三相电源电压、电流：幅度调节0～100% 调节细度1%
4、三相电源输出频率：45Hz～65Hz 调节细度0.1 Hz
5、三相电源输出相位：0～359.9° 调节细度0.1°
6、三相电源具有过压和过流自动保护功能并具有接地保护端子
7、装置供电电源：220V,功耗≤1000VA
8、使用环境温度：-15℃～50℃
9、相对湿度：小于95%
10、柜体体积：1600×700×1700mm
11、采集终端：正常使用环境温度：-15℃ ～55℃；相对湿度：25℃ ≥95%；
12、电压监测范围：195V-265V；电流监测范围：0A-20A；谐波含量：〈5%；精度：有功电量为1.0级，时钟为1秒误差/天；外壳及防护性能符合IP54级要求，设备加封；
13、重量：大约200Kg。
三、主要功能
（一）设备功能：
1、装置*多可挂接23块单相、三相三线或三相四线电能表
2、每个表位均可设置电流互感器变比和电压互感器变比
3、程控各个表位电能表异常（失压、失流、逆向序等）
4、程控电源输出电流、电压的大小和角度值；
5、具有倒计时时钟显示功能，具体时间可由教官任意设定；
6、设备配有仿真表，老师可以通过计算机对每一块仿真表进行远程控制（编辑电表内参数、设置表内异常、可以模拟现场用户设置相同套扣关系）。
7、通过手持式红外抄表器，批量抄录电表数据。
8、设置无线通信模块，实现电表数据以无线方式抄录。
9、制定集中器任务，批量抄录电表数据。
（二）抄表培训功能：
1、人工抄表：考生根据抄表卡片、电表信息抄录各种电表示数（单相，三相三线，三相四线）。
2、手持式红外抄表器抄表：考生根据考题中的电表信息，通过软件自动下载到抄表机中，考生拿抄表机通过红外方式抄表，然后在把抄取数据自动上传到计算机。
3、集中器抄表：通过负荷软件设置集中器，制定批量电能数据采集的计划，集中器自动抄取多块各种类型电表（DL645多功能电表、ABB多功能电表、LANDIS多功能电表），并可以自动存储抄录数据。软件根据需要控制集抄器上传电表数据。
4、无线抄表：通过无线发射接受器，以无线的方式抄录电表数据，并上传到计算机。
5、异常检查：考生根据现场电表运行状态，找出电表的各种异常（失压、失流、突增、突减、倒转、缺封、卡字等）并且记录下来。
（三）核算培训功能：
1、每块电能表可以作为一个计量点，组合成多种套扣关系(高供高计、高供低计、低供低计)。
2、软件可以根据考题中用户信息和计量方式自动生成电表*多13个月的历史月份数据。
3、老师可以根据现场用户模拟出题，软件可以根据老师出题自动计算用户电费并且可以生成详细电费计算过程，包括抄见电量、变压器损耗、线路损耗、损耗分摊、基本电费、功率因数、电度电费、附加费、调整电费、应缴电费等。
（四）题库管理功能：
抄表核算培训软件提供符合国家要求的电工技能考核标准题库，涵盖初级、中级、高级和技师试题库；培训老师还可以根据自己的需求建立专用试题库，并可以添加、修改；能依据不同的考试或培训要求自动生成难度相同、内容不同的试题；试题可任意设置查询条件；所有试题结果均能存储并输出打印。
（五）考试功能：
1、软件能够提供抄表清单，打印抄表卡片；
2、具有语音自动提示功能，用于提示“考试开始、*后五分钟、考试结束等”；
3、在教练机可设置负荷容量、计量方式、负荷类型和套扣关系等；教练员与学员的实时通讯，教练员网上出题，学员在客户机网上答题及试卷的传输等；自动给出核算题目的答案。可以给不同学员出不同的培训考题；考核内容包括抄取电表数据、记录电表异常、计算电费等。
4、考完试可以自动生成考卷保存到数据库，老师可以根据各种条件查询考卷，并可以查看考生考题，考生答卷，比较查看考生答卷，为考生评分等；
四 符合的技术标准和规范
电能计量装置技术管理规程DL/T448—2000
电能计量装置安装接线规则DL/T825—2002
《抄表核算收费员》职业技能鉴定指导书
低压电气安全工作规程DL477-2001
安全用电规程DL493-2001
《电力安全工作规程》（国家电网公司）
《IEC1107通讯规约》
DL/T645—2007 多功能电能表通信协议
