泵与风机类仿真模型（化工）

一、泵与风机类仿真模型（化工）技术特点
1.制作材料与工艺：ABS高聚合板材，PVC工程塑料，有机玻璃，金属（主要用于传动装置制作，包括铜，铝，不锈钢等），电机，高级汽车无尘喷绘着色，精雕雕刻组件与传统手工打磨工艺方式相结合制作。
2.模型围边：奥松板木结构白色亚光烤漆。
3.模型适用性：适用于高校内实训，教学，培训，以及学校企业对模型整体结构与工作原理认知学习。
二、技术参数
1.模型工作电压220V
2.模型工作电流25A交流
3.模型工作功率20kW
4适于在气温为摄氏-40℃～＋50℃和相对湿度为90％的环境条件下运输和贮存。
5 适于在电源220V（±10％）/50Hz、气温摄氏+15℃～＋30℃和相对湿度小于80％的环境条件下运行。能够连续正常工作。
6 配置符合中国有关标准要求的插头
三、模型清单及规格说明

序号	模型名称	规格（mm）	说明
01	单级单吸离心泵抽水动态仿真模型	1：1	全透明、电动、可以模拟抽水，有循环水箱
02	IS单级单吸离心泵模型	1：1	全透明、电动
03	S型单级双吸离心泵模型	ф250	全透明、电动
04	分段式多级离心泵模型	700×320	全透明、电动
05	水平列式多级离心泵（4级）	820×320	电动、透明
06	筒形多级离心泵（4级）	880×400	电动、透明
07	立式单级双吸离心泵	ф150	电动、透明
08	立式多级离心泵（3级）	高800	电动、透明
09	F型耐腐蚀泵模型	600×400	电动、透明
10	液下离心泵模型	高760	电动、透明
11	离心式管道泵模型	高480	电动、透明
12	外混自吸式离心泵模型	450×430	电动、透明
13	离心泵两种导轮模型	ф200	径向式、流道
14	离心油泵、离心杂质泵模型	ф255	全透明
15	离心泵环形蜗室模型	ф255	全透明
16	全调节式轴流泵叶轮构造	ф240	结构显示
17	立式高速部分流泵模型	高600	电动、透明
18	旋涡泵两种叶轮模型	ф200	开式、透式
19	通道式叶轮离心泵模型	高680	电动、透明
20	螺旋离心泵模型	520×320	电动、透明
21	射流泵模型	高570	多喷嘴结构
22	罗茨真空泵及其装置模型	高500	电动、透明
23	立式轴流水泵模型	1：10	全透明、电动
24	混流泵模型	ф200	全透明、电动
25	屏蔽泵模型	1：1	全透明、电动
26	齿轮泵模型	1：1	全透明、电动
27	旋涡泵模型	800*400	全透明、电动
28	计量泵模型、低温泵模型	600*320	全透明、电动
29	水环式真空泵模型	ф300	全透明、电动
30	单螺杆泵模型	长750	全透明、电动
31	往复泵模型（双作用电动）	1020×550	全透明、电动
32	卧式柱塞复泵模型	820×430	全透明、电动
33	凸轮泵模型	680×360	全透明、电动
34	液环式真空泵	660×310	全透明、电动
35	双螺杆泵模型	700*400	全透明、电动
36	离心泵叶轮的三种形式	ф200	结构显示
37	单级离心式风机模型	1：10	全透明、电动
38	双级离心式风机模型	110	全透明、电动
39	轴流式风机模型	1：10	全透明、电动
40	罗茨鼓风机模型	1：4	全透明、电动
41	大型全调型轴流式送风机模型	920×510	电动、透明
42	单级悬臂式离心式鼓风机模型	蜗壳ф280	电动、透明
43	离心式风机3种叶轮模型	ф200	结构显示

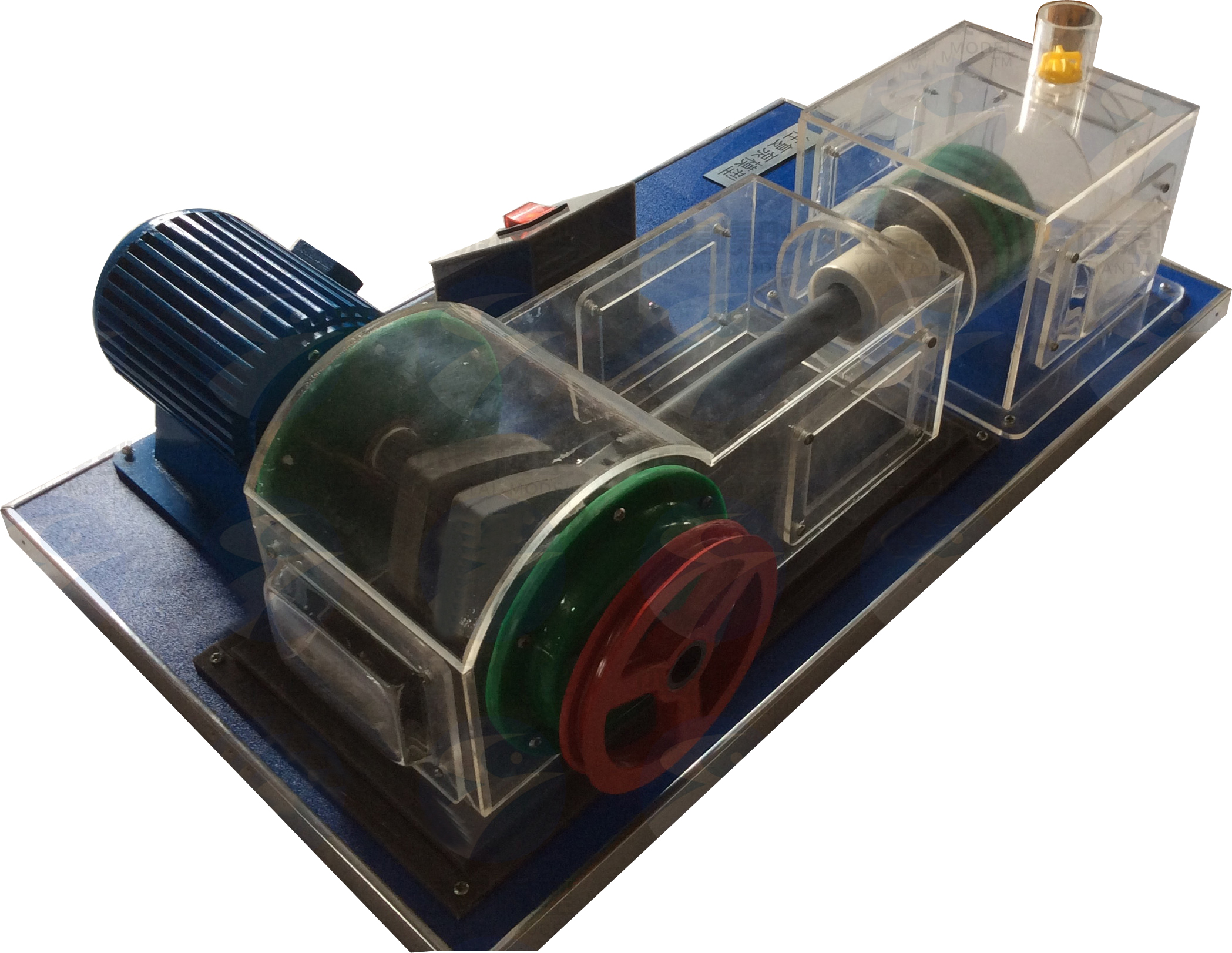

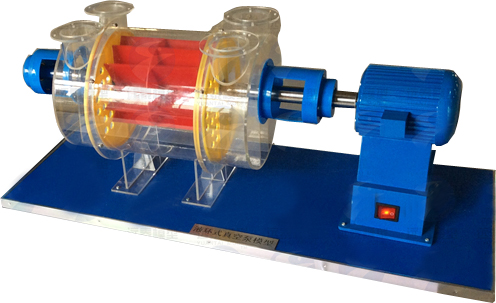

四、参考图片
