现场总线楼宇综合控制系统（LON总线型）

一、系统概述

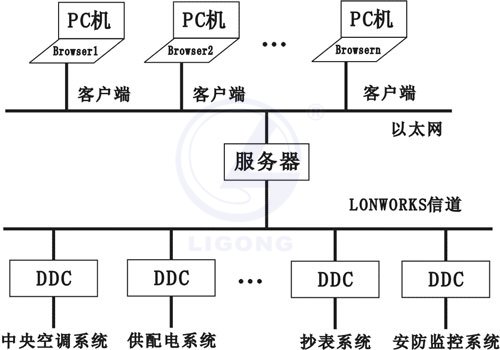

网络化是智能楼控系统的一个重要发展方向，而基于LonWorks总线的楼控网络系统是目前智能建筑发展的一种主流，2006年LonTalk协议成为中国国家标准化指导性技术文件GB/Z 20177.1-2006。“天煌教仪”为更好地满足智能楼宇教学的需要，与美国埃施朗和国内相关厂家进行合作，推出了一系列基于LON总线的智能楼宇教学实验装置。“现场总线楼宇综合控制系统”是此类系列产品之一。它具备IBMS系统两级网络和三层管理(控制)的典型结构，即采用现场总线网(Lonwalks信道)和由B/S结构构成的局域网两级网络结构，现场（DDC）控制、过程管理（服务器）、远程客户管理三层管理结构。其结构如下图所示：

二、系统特点
各子系统基于DDC模块和LON总线实现现场总线控制，技术性强
具备IBMS系统中两级网络和三层管理(控制)的典型结构，代表性强
对于控制器使用Lontalk协议的所有子系统都可以方便于集成到该系统中来，开放性强
三、技术参数
输入电源：AC220V±15%，50Hz
环境温度：-20℃～+45℃
装置容量：＜1kVA
外形尺寸：600mm×600mm×1290mm
安全保护：具有漏电自动保护装置
四、实验项目
IBMS系统实验
    (1) 系统结构与设备认识
    (2) DDC模块的开发使用
    (3) LON网络开发应用（LON网组建）
    (4) B/S网络开发应用（B/S网络组建）
子系统实验
    根据集成系统中的不同子系统可以完成相关实验项目
五、基本配置
控制柜
    控制柜由电源开关、电源指示、电压指示仪表、保险丝、LonWorks/IP服务器、交换机等部件组成，可完成IBMS系统网络集成功能。
监控软件
    配备IBMS监控系统软件，可以实现对中央空调、供配电、抄表、安防等系统的全监控；提供相关组网和组态软件，可以让学生自行设计网络系统和监控界面。
豪华型电脑桌
    桌面为防火、防水、耐磨高密度板，结构坚固，造型美观；设有一个柜门，可用于放置工具、存放资料等，电脑桌还设有四个万向轮（带锁紧功能），便于移动和固定。
