断路器漏电保护培训装置

1)电磁式漏电断路器工作原理:

脱扣器主要组成部分: 1)铁心或称磁轭 2)衔铁 3)永久磁铁4)去磁线圈 5)反力弹簧6)推杆
正常情况下,脱扣器的衔铁被铁心由永久磁铁产生的磁通吸引(此时永久磁铁产生的磁力克服反力弹簧);当线路发生漏电,且达到整定值, ZCT二次绕组产生的感应电流流过去磁线圈,在脱扣器的铁心、街铁回路中产生交变磁通,在一个周波的半波,交变磁通的方向与永久磁铁的恒磁通方向相反,减少了对衔铁的吸引力,在反力弹簧力大于磁力合力,衔铁在反力弹簧力作用下释放,衔铁推动推杆动作,拉动或推动断路器的脱扣板动作,使断路器分闸。
结论:其动作的能量来自感应电势产生的电能。
2)电子式漏电断路器工作原理:
电子式漏电断路器的ZCT的二次输出信号,经电子元件将其放大,当线路发生漏电达到整定值,该信号触发可控硅使其导通,使电源的电压加在一分励脱扣器上,使断路器脱扣。
结论:其动作的能量来自电网电源。

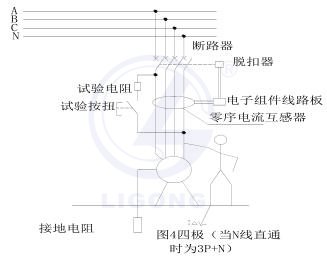

图1一极带中性线

3)混合式漏电断路器工作原理:
例:S系列漏电断路器。
混合式漏电断路器其动作的能量也来自电网电源。
3、电磁式与电子式漏电断路器的性能对比:

项目名称	电磁式	电子式
灵敏度	30mA以下制造困难,额定电流100A以上的规格要制造30mA更加困难	容易实现高灵敏度。如: 10mA
实现延时动作	困难	容易
辅助电源	不需要	需要
电压对特性的影响	无	有
温度对特性的影响	较小	有影响,但带温度补偿电路时,可改善。
重复操作对特性的波动范围	较大	小
耐压试验	可以进行	在电路板控制电源不适宜。
耐感应雷击性能	强	较差
耐机械冲振性能	一般	强
可靠性的关键	加工精度	取决电子元件的质量和可靠性,出厂前产品要进行电子元件的老化试验。
对ZCT的要求	高, ZCT价贵	低,ZCT价便宜
制造技术	脱扣器要求精密加工	较方便
市场产品价格	高	低

4、漏电断路器对接地系统的适用性:
(1) IT系统: IT系统为中心点不接地或经一高电阻接地的系统。(三相三线)
结论:适用。
例:矿井下的IT必须安装漏电断路器。
(2) TT接地系统:电源中性点直接接地的。电气设备外露可导电部分接到电气上与电源端接地点无关的接地极上。(三相四线)
结论:优先推荐选用。

3) TN接地系统:系统的电源中性点直接接地,电气设备外露可导电部分通过保护线(PE线或PEN线)与该接地点连接.
a) TN-S系统:整个系统N线和PE线分开。(三相五线)
结论:适用。

b) TN-C-S接地系统: N线和PE线一部分公用,另一部分分开。F为分解点。
适用性受限制,在N线和PE线一部分公用不适用。

c) TN-C接地系统: N线和PE线合二为一。
结论:不能使用。

5、漏电断路器的分级选择性保护
级间选择性主要从额定漏电动作电流值、额定漏电不动作电流值、动作电流和动作时间等进行考虑。
6、断路器漏电保护培训装置产品的结构组成:
