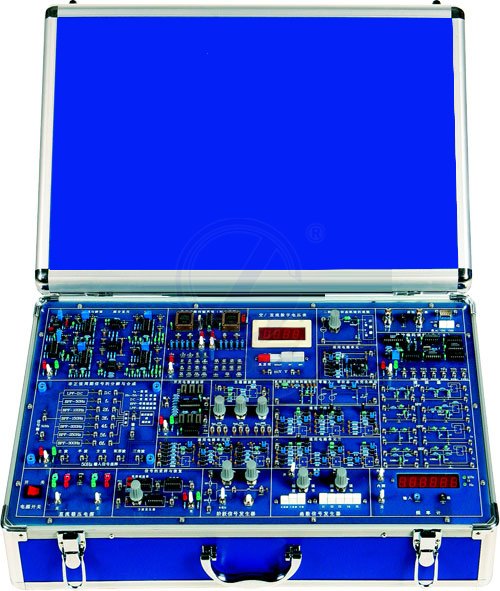

信号与系统实验箱D型

一、产品概述
“信号与系统实验箱D型”是我公司根据高等教育“九五”国家级重点教材（清华大学郑君理等编著），并结合教学和实践的需要而精心设计的实验系统，它适用于高校的信号与系统、通信等专业的实验教学。该产品性能稳定可靠，实验灵活方便，有利于培养学生的动手能力，是高等院校、职业技术学院理想的教学设备。

二、系统组成
函数信号发生器：输出正弦波、三角波、矩形波,频率范围15Hz～150kHz分档连续可调，1Hz～10MHz数字频率计指示，幅度0～12VP-P连续可调。
六位数显频率计：范围1Hz～10MHz，可监示信号源的输出频率及外测输入信号的频率。
交/直流数字电压表（相当两只表功能）
(1)直流数字电压表：测量范围0～20V，分200mV、2V、20V三档，直键开关切换，三位半数显，精度0.5级。
(2)数字式真有效值交流毫伏表：测量范围0～20V，分200mV、2V、20V三档，直键开关切换，三位半数显，频带范围10Hz～1MHz，基本测量精度±0.5%±2个字。
直流稳压电源：±15V/0.5A；±5V/0.5A共四路，每路均有短路保护自动恢复的功能。
50Hz非正弦多波形信号发生器：提供半波、全波、方波、矩形波、三角波。
阶跃信号发生器：输出幅度-5V～+5V可调。
丰富的实验模块：如通用电路单元，零输入、零状态及完全响应单元，非正弦周期信号的分解与合成单元，脉冲编码调制（PCM）单元，调制与解调单元，频分复用单元，时分复用单元，滤波器单元，信号的无失真传输单元，信号的采样与恢复单元，开关电容滤波器单元，数字示波器单元，二阶网络函数的模拟单元，二阶网络状态轨迹的显示单元，系统的能控性和能观性单元，全通滤波器单元等，模块化设计方便实验教学。
三、实验项目
第一部分
零输入、零状态及完全响应
一阶系统的脉冲响应与阶跃响应
非正弦周期信号的分解与合成
系统函数的频率特性测试
二阶谐振系统的S平面分析
线性系统的稳定性
信号的无失真传输
无源与有源滤波器
全通滤波器
低通，高通，带通滤波器间的变换
信号的采样与恢复（抽样定理）
调制与解调
脉冲编码调制（PCM）
频分复用
数字多路传输系统——时分复用
开关电容滤波器（SCF）
反馈系统的自激振荡
二阶网络函数的模拟
系统的能控性和能观性
二阶网络的状态轨迹的显示
第二部分：基于MATLAB的仿真实验（MATLAB软件用户自配）
信号的时域表示
信号的基本运算
连续时间系统的冲激响应和单位阶跃响应
二阶系统的模拟
系统的零输入、零状态及完全响应
线性系统稳定性分析
信号的无失真传输
信号的采样与恢复
幅度调制与解调
滤波器频率特性的研究
信号的分解与合成
周期信号的频谱表示
LTI系统的频率响应
四、仪器配置
1.20M双踪示波器（必配，用户自配）
2.计算机（选配，用户自配）
