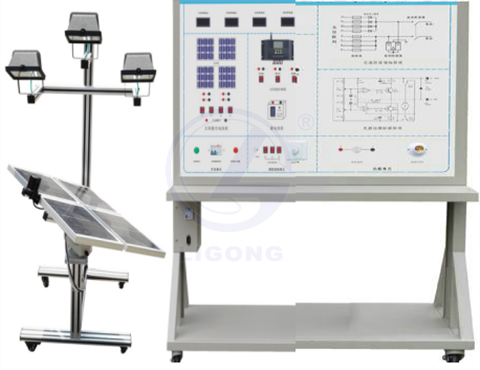

LGPFJZ-1太阳能基站光照跟随实训模型

一、系统组成
LGPFJZ-1太阳能基站光照跟随实训模型装置由阳光跟踪传感器、控制器和传动执行机构三部分组成
阳光跟踪传感器
在有效光照条件下的全程对阳光高精度测量,并将太阳光方位信号转换成电信号,传送给跟踪控制器。
跟踪控制器接收太阳光跟踪定位传感器的信号后,驱使传动执行机构运转,使太阳能电池板垂直于太阳光。
传动执行机构
采用独特的机械结构设计,实现水平方向3600, 180。俯仰角度可以调节后固定,*大抗风可达10级。

二、产品注要特点
1)通过三个模拟光源进行照射,模拟晨日、午日、夕日。
2) 4块10W的太阳能电池板进行组串。
3)系统包括:太阳能光电传感器;太阳能电池组件:直流电机及控制器;太阳能控制器;蓄电池;太阳能跟踪器用电由蓄电池供给
4)跟踪方式:双轴全自动跟踪
精度:±0.5°Ø
水平回转角度: 360°Ø
俯仰角度: 180°Ø
控制器供电电源: DC 12VØ
电机供电电源: DC 12VØ
5) 支架采用工业铝型材
二、技术指标
◆ 跟踪方式：双轴全自动跟踪
◆ 跟踪精度：±1°
◆ 水平回转角度：360°
◆ 俯仰角度：180°
◆ 传动机构自重：2.5Kg （不含支架与电池板）
◆ *大承重：10Kg
◆ 电机供电电源：DC 12V
◆ 控制器供电电源：DC 12V
◆ 系统年平均耗电量：0.1W
◆ 抗风等级：10级
◆ 系统自带上电复位及无光自复位功能
三、实验项目
实验一太阳能电池板特性实验系列
1-1、太阳能电池板开路电压测试实验
1-2、太阳能电池板短路电流测试实验
1-3、太阳能电板I-V特性测试实验
1-4、太阳能电池板*大输出功率计算实验
1-5、太阳能电池板转换效率测量实验
1-6、开路电压与相对光强的函数关系实验
1-7、短路电流与相对光强的函数关系实验
1-8、太阳能电池板暗伏安特性测试实验
1-9、太阳能组件输出特性测试实验
1-10、太阳能电池板的串联开路电压测试实验
1-11、太阳能电池板的串联短路电流测试实验
1-12、太阳能电池板的并联开路电压测试实验
1-13、太阳能电池板的并联短路电流测试实验
1-14、负载特性测试实验
实验二太阳能蓄电池控制器实验系列
2-1、太阳能蓄电池充电控制实验
2-2、控制器充放电保护实验
2-3、蓄电池电压、电流测试实验
2-4、蓄电池电量估测实验
2-5、控制电池电流流入、输出实验
2-6、控制器光控-时控输出实验
实验三跟踪器的实验内容
3-1、逐日系统原理实验
3-2、太阳光跟踪定位传感器原理实验
3-3、环境对光伏转换影响实验
3-4、跟踪控制器操作实验
3-5、传动执行机构接线实训
3-6、太阳能光控跟踪实验
三、主要设备清单

序号	名称	型号	数量	单位
1	支架系统		1	套
2	实验操作台		1	套
3	追踪控制器		1	台
4	光学跟踪探头		1	套
5	10W太阳能电池组件		4	块
6	实验套件		1	套
