LGMAGJ-1煤矿供电监控及控制实训系统

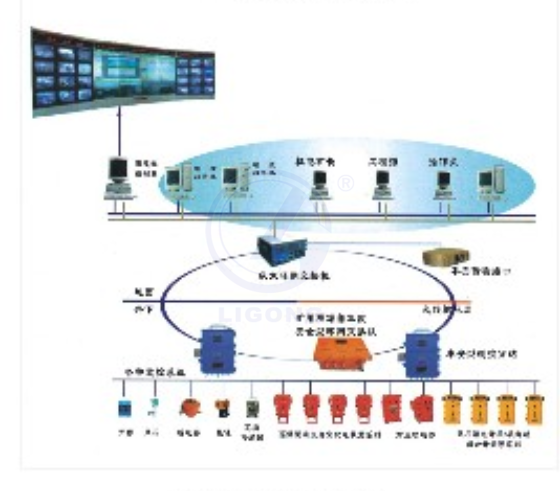

煤矿供电监控系统是对地面35kV变电站、井下中央变电所及采区变电所供配电设备运行状况进行监测、控制及故障诊断为一体的矿井电网供电监控和管理系统,应用先进的计算机网络通讯和控制技术,对矿井电网设备进行监视、测量、保护、控制,分析所有的故障原因及过程并进行故障录波,可保证井下电网可靠运行,有效减小事故范围,提高劳动生产率,为矿井用电实现“移峰填谷”提供可靠依据。

一、系统主要功能特点

1.具有五遥,功能:遥测、遥信、遥控、遥调、遥视。

2.具有专门的防越级跳闸措施,可减少井下开关的越级跳闸事故。

3.综合保护装置具有后备电池,在失电情况下,装置仍能和后台进行通信,可及时查找故障开关,切除故障线路,缩短恢复供电的时间。

4.具备故障录波分析功能,当保护动作时,可自动启动录波,也可由调度下命令启动某回路进行录波,主站可再现电压电流波形,分析各个时刻的幅值相位等,也可打印出录波曲线。

5.保护测控装置具有就地设置、显示、控制以及数据查询功能?系统开放性、扩充性好,可无缝接入全矿井综合自动化系统

6.监控中心具有实时显示各种监测数据、图形、曲线和表格等功能,能够完成历史曲线打印、报表查询和图形绘制等功能;能对电网进行故障定位、图像报警和声讯报警处理

7.具有设备管理功能,可在矿井巷道图中标注相应位置的电力设备,用于设备的统计和查询。

8.系统操作具有分级权限管理功能,每个操作步骤系统自动记录,生成运行日志,可靠。系统技术参数系统容量: 128个分站或通信机,可扩展分站及通信机容量: 32个保护测控装置分站和保护测控装置通信传输方式: RS485,波特率: 1200~9600bps.分站和主机通信传输方式:光纤以太环网,传输率: 100/1000Mbps (环网)分站至保护测控装置的传输距离: <2km系统巡检周期 <=10S画面刷新<=2S遥控周期<=1S

(1)矿用隔爆兼本质型信号隔离器矿用隔爆兼本质信号隔离器(以下简称信号隔离器)是KJ284型煤矿供电监控系统的主要配套设备之一,用于连接一端为矿用隔爆型通信线路,而另一端为矿用本质*型通信线路的设备。

二、主要特点

1.信号隔离器具有3个数字端口,同时支持高、低压开关综合保护装置和电力传输分站之间的数据双向通讯;

2.信号隔离器整体电路采用封装结构,保证通讯信号的准确传输。

三、技术参数

1.信号隔离器工作电压: (5±0.3) VDC,工作电流<=100 mA;

2.信号隔离器与电力传输分站的传输方式: RS485 (t输速率: 2400bps, 4800 bps、 9600 bps)

a) 电流幅值:<=100mA;

b)电压峰一峰值: <=15V;

信号隔离器与高、低压开关内的综合保护装置的传输方式: RS485 (t输速率: 2400bps, 4800 bps, 9600 bps)

a) 电流幅值: <=100mA;

b)电压峰一峰值: <=15V;

信号隔离器与高、低压开关内综合保护装置配套使用, 大传输距离: 2km (电缆型号: MHYVP1X4 (7/0.52mm)、单芯截面积为1.5mm2)。

信号隔离器与电力分站的传输距离2m~3m。

C)矿用本安型分站

矿用本安型分站(以下简称分站)是一种以基于ARM内核的32位嵌入式微控制器为核心的嵌入式控制系统,可挂接多种智能综合保护器,采集传感器数据,通过工业以太网能及时将监测到的各种环境参数、设备状态传送到地面中心站,并执行中心站发出的各种命令。

四、主要特点:

1)核心控制芯片采用基于ARM内核的32位嵌入式微控制器,运行速度可达72MIPS.

2)内置嵌入式实时操作系统,各种任务可同步进行,并可设定各种任务的优先级,使控制输出更及时。3)液晶中文点阵显示,支持红外遥控设置。

4)支持不同厂家的通讯协议。

5)可在线远程更新分站程序,维护更方便。

五、主要技术参数:

工作电压: 9 v~24.5 v DC(本安)。

工作电流: <=500 mA。

分站与矿用网络交换机的传输:以太网传输方式

通讯口数量: 1路;

传输方式:五类双绞线RJ45传输方式/单模双纤光口传输方式;

传输速率: 100 Mbps;

传输距离: <=100 m(双绞线) /5-40Km (单模光纤) ;

分站与下级智能综合保护器的传输:

通讯口数量:1路;

传输方式: RS485 (主从式、半双工、双极性) ;

波特率: 1200bps, 2400bps, 4800 bps,9600 bps;

电流幅值: <=100mA；

电压峰一峰值: <=15V;

六、系统技术参数

系统容量: 128个分站或通信机,可扩展分站及通信机容量: 32个保护测控装置分站和保护测控装置通信传输方式: RS485,波特率: 1200~9600bps

分站和主机通信传输方式:光纤以太坏网,传输率: 100/1000Mbps (环网)

分站至保护测控装置的传输距离: <2km

系统巡检周期<=10S画面刷新<=2s遥控周期<=1S
