计算机网络工程实训系统

一、实验目的
通过实施计算机网络工程实训系统项目，了解如何对中小企业建设网络的需求进行分析，给出解决方案，并进行实施。

二、背景描述
某企业计划建设自己的企业园区网络，希望通过这个新的网络，提供一个安全、可靠、可扩展、高效的网络环境，将两个办公地点连接到一起，是企业内能够方便快捷的实现网络资源共享、全网接入Internet等目标，同时实现公司内部的信息保密隔离，以及对于公网的安全访问。为了确保这些关键应用系统的正常运行、安全和发展，网络必须具备如下的特性:
1.采用先进的网络通信技术完成企业网络的建设，连接2个相距较远的办
公地点
2.为了提高数据的传输效率，在整个企业网内控制广播域的范围
3.在整个企业集团内实现资源共享，并保证骨干网络的高可靠性
4.企业内部网络中实现高效的路由选择
5.在企业网络出口对数据流量进行一定的控制
6.能够使用较少的公网IP接入Internet的控制
该企业的具体环境如下:
1.企业具有2个办公地点，且相距较远
2.-A办公地点具有的部门较多，例如业务部、财务部、综合部等，为主要的办公场所，因此这部分的交换网络对可用性和可靠性要求较高。
3. B办公地点只有较少办公人员，但是Internet 的接入点在这里
4,公司已经申请到了若干公网IP地址,供企业内网接入使用
5,公司内部使用私网地址

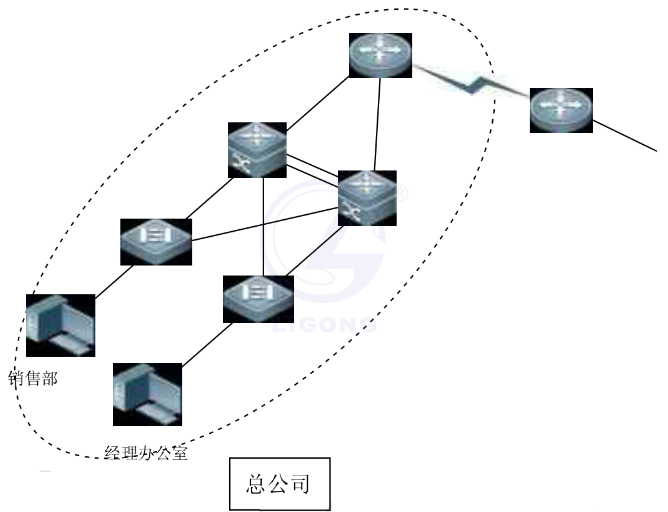

项目任务图如下图所示,实际建设时需确定更详细的信息,如端口如何分配、IP地址如何划分等。

需求分析
需求1:在接入层采用二层交换机，并且要采取一定方式分隔广播域.
分析1:_________
需求2:核心交换机采用高性能的三层交换机，且采用双核心互为备份的形式，接入层计算机分别通过2条上行链路连接到2台核心交换机，有三层交换机实现VLAN之间的路由
分析2:_________
需求3: 2台核心交换机之间也采用双链路连接，并提高核心交换机之间的链路带宽
分析3:_________
需求4:接入交换机的端口上实现对允许的连接数量的控制，以提高网络的安全性
分析4:_________
需求5:为了提高网络的可靠性，整个网络中存在大量环路，要避免环路可能造成的广播风暴等
分析5:_________
需求6:三层交换机配置路由接口，与RA与RB之间实现全网互通
分析6:_________
需求7:RA和B办公地点的路由器RB之间通过广域网链路连接，并提供-定的安全性
分析7:_________
需求8:RB配置静态路由连接到Internet
分析8:_________
需求9:在RB上用少量公网IP地址实现企业内网到互联网的访问
分析9:_________
需求10:在RB上对内网到外网的访问进行一定的控制,要求不允许财务部访问互联网,业务部只能访问www和FTP服务,而综合部只能访问www服务,其余访问不受控制。
分析10:_________
