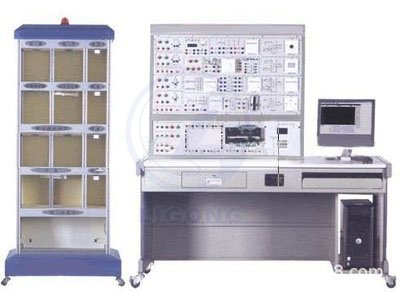

物联网无线路灯控制实训系统

一、系统概述
物联网无线路灯控制实训系统基于zigbee和GPRS无线网络技术进行设计，由照明控制器、无线智能控制终端、监控软件、手持巡视检测仪、回路分配器和路灯控制模型组成，能对路灯控制模型的工作电压、电流、功率因数、亮度、亮灯率、温度、防盗机构等进行监控。系统能提高开/关灯的可靠性和可检查性，避免白天亮灯情况的出现；同时，提高灯具寿命，降低运行成本。同时系统采用光控和时控相结合的控制方案，在预置的时间区段内根据光照度决定路灯的开或关，既能在阴雨天自动延长照明时间，又能在晴好天气自动缩短照明时间。

二、产品特点
1.采用zigbee无线数传网络技术
2.安装方便，无需布线，自动维护
3.能实现对路灯的单灯控制，具有定时，分控，故障报警和防盗等功能
4.操作方便，智能控制，实现数字化管理
三、技术参数
1.输入电压：单相三线～220V±10% 50Hz
2.工作环境：环境温度范围为-10℃～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1kVA
4.安全保护措施：具有接地保护、漏电保护功能，安全指标符合国家标准
四、实训内容
1.无线路灯控制系统的结构认识
2.无线网络组建
3.使用手持巡视检测仪对系统进行故障检测
4.使用监控软件检测路灯状态
