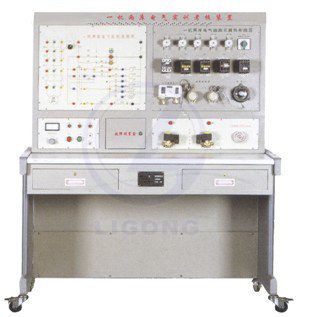

一机两库电气实训考核装置

"一机两库电气实训考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”的教学要求，按照职业学校的教学和实训要求研制和开发的产品。
该装置适合高等职业院校、中等职业学校和本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化》、《空气调节技术与运用》等课程的教学与实训。适合机电类专业的实训，适合制冷及相关专业中级、高级工的鉴定及考核。

一、装置特点
1.直观性强：电气元件真实布局于面板表面，以便学生了解一机两库控制电路各部件的实物结构，并可直观观察相应部件的运行动作情况，还设有工作状态指示灯，便于实训操作。
2.实训性强：设有故障箱，老师可对装置直接设置电路故障，实现对学生进行故障排除实训及技能鉴定。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜0.2kVA
4.重量：100kg
5.外形尺寸：125cm×75cm×155cm
6.安全保护：具有漏电流保护装置，安全符合国家标准
三、实训装置的基本配置及功能
1.电源控制部分
(1)交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值。
(2)安全保护体系：设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
2.一机两库电气控制原理图面板
面板上印有一机两库电气控制原理图，并设有相应测试点，便于学生分析测量。提供红、黄、绿三个信号灯，可分别指示“控制回路电源”、“准备状态”、“运行状态”。
3.一机两库电气线路元器件布线面板
提供万能转换开关、压力控制器、温度控制器、热继电器、中间继电器、电铃等真实部件，并布局于面板表面，以便学生了解一机两库控制电路各部件的实物结构，并可直观地观察相应部件的运行动作情况。
4.电磁阀、三相异步电动机放置区
配有电磁阀2只，分别控制两个冷库的供液情况；三相鼠笼式异步电动机1台，用于模拟压缩机电机的工作情况。
5.故障箱
故障设置箱内设24个钮子开关，都己经接到相应测试点，用来设置故障及恢复正常工作
6.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定。
四、实训项目
1.一机两库电气元器件识别与检测
2.一机两库电气控制系统的运行
3.一机两库电气故障检测与维修
(1)熔继器与控制线路之间的连接线断路
(2)主令开关第一路SA（1-6）与中间继电器KZ1、KZ2（6-7）常开触点之间的连线断路
(3)主令开关第一路SA（1-6）断路
(4)中间继电器KZ3(7-8)常开触点与中间继电器KZ1、KZ2（6-7）常开触点之间的连线断路
(5)交流接触器KM(3-8)电磁线圈断路
(6)主令开关第二路SA（1-9）断开
(7)压力保护继电器PR与主令开关的第二路SA（1-9）之间的连线断路
(8)热保护继电器FR与压力保护继电器PR之间的连线断路
(9)中间继电器KZ3(3-11)电磁线圈断路
(10)中间继电器KZ3电磁线圈与热保护继电器FR常闭触点之间的连线断路
(11)中间继电器KZ1、KZ2常开触点及温控器TM1、TM2与主令开关第三路SA之间的连线断路
(12)主令开关第三路SA(1-12)断开
(13)中间继电器KZ3(1-9)常开触点与主令开关第三路SA(1-12)之间的连线断路
(14)中间继电器KZ1(3-13)电磁线圈断路
(15)中间继电器(KZ1)电磁线圈与温控器TM1常开触点之间的连线断路
(16)交流接触器KM主触点与热保护继电器FR主触点之间的连线断路
(17)中间继电器(KZ2)电磁线圈与温控器TM2常开触点之间的连线断路
(18)中间继电器KZ2(3-14)电磁线圈断路
(19)热保护继电器FR主触点与压缩机电机之间的连线断路
(20)熔断器与交流接触器KM主触点之间的连线断路
(21)电磁阀DF1(3-15)电磁线圈断路
(22)电磁阀(DF1)电磁线圈与中间继电器KZ1(12-15)常开触点之间的连线断路
(23)电磁阀DF2(3-16)电磁线圈断路
(24)电磁阀(DF2)电磁线圈与中间继电器KZ2(12-16)常开触点之间的连线断路
