冷却水系统综合实训考核装置

本实用新型公开了一种冷却水系统综合实训考核装置,包括冷却水系统, PLC控制系统,计算机系统。冷却水系统由第一冷却塔、第二冷却塔、第一冷却塔进水调节阀、第一冷却塔出水调节阀、第二冷却塔进水调节阀、第二冷却塔出水调节阀、第一水泵、第二水泵、第一水泵进口调节阀、第一水泵出口调节阀、第二水泵进口调节阀、第二水泵出口调节阀、冷水机组、冷凝器进水调节阀、蒸发器出口、蒸发器进口、冷凝器出水调节阀和连接管路以及连接线路组成。计算机系统中带有冷却水运行控制程序和实训考核程序。本实用新型能够对学生进行冷却水系统动态过程进行教学,实训和考核。本装置的应用推广将会大提高学生的积极性,改善教学的效果,提高教学质量。

1,冷却水系统实训考核装置,包括冷却水系统, PLC控制系统(18),计算机系统(19) ;其特性为:冷却水系统由第一冷却塔(1)、第二冷却塔(2)、第一冷却塔进水调节阀(6)、第-冷却塔出水调节阀(5)、第二冷却塔进水调节阀(3)、第二冷却塔出水调节阀(4)、第一水泵(8)、第二水泵(11)、第一水泵进口调节阀(9)、第一水泵出口调节阀(7)、第二水泵进口调节阀(10)、第二水泵出口调节阀(12)、冷水机组(14)、冷凝器进水调节阀(13)、蒸发器出口(15)、蒸发器进口(16)、冷凝器出水调节阀(17)和连接管路以及连接线路组成:计算机系统(19)带有冷却水运行控制程序和实训考核程序;第一冷却塔(1)和第二冷却塔(2)的风机使用变频器进行风机转速的控制,变频器的频率由计算机系统(19)通过PLC系统(18)进行控制。
2,根据权利要求1所述的冷却水系统实训考核装置,其特征在于:第一水泵(8)、第二水泵(11)使用变频器进行水泵转速的控制,变频器的频率由计算机系统(19)通过PLC系统(18)进行控制。
3,根据权利要求1所述的冷却水系统实训考核装置,其特征在于:第一冷却塔进水调节阀(6)、第二冷却塔进水调节阀(3)、冷凝器进水调节阀(13)和冷凝器出水调节阀(17)是电动调节阀,阀门的开度由计算机系统(19)通过PLC系统(18)进行控制。
4,根据权利要求1所述的冷却水系统实训考核装置,其特征在于:计算机系统(19)对学生进行实训考核,实训考核结束后自动给出评判结果。
5,根据权利要求1所述的冷却水系统实训考核装置,其特征在于:计算机系统(19)设定有20种系统运行的初始状态,实训考核时,计算机系统随机设定一种初始运行状态
6,根据权利要求1所述的冷却水系统实训考核装置,其特征在于:冷却水系统中布置有温度、压力、流量的测点,测点的数值由计算机系统(19)通过PLC系统(18)进行采集并显示到计算机系统中。
7,根据权利要求1所述的冷却水系统实训考核装置,其特征在于:计算机系统(19)对冷却水系统的运行进行精确控制和安全保护技术领域
本实用新型涉及中央空调教学设备,特别是一种冷却水系统实训考核装置,尤其是中央空调冷却水系统实训考核装置。
背景技术
中央空调系统是建筑环境与能源专业的学生需要掌握的基本知识。学生对于空调系统的基本原理、设计方法一般都能很好的掌握,能够胜任暖通空调的设计工作。但是对于暖通空调系统的动态运行规律以及实现动态规律运行的控制方法往往认识不深,掌握不够好。针对动态运行规律的课程并不多,同时学生的学习效果差,理解力也较差,因此开发出一套冷却水实训考核装置,可以有效的提高学生对冷却水系统的运行规律的认识和学习,并可以掌握基本的控制过程的控制方法。
发明内容
针对目前普通高校中建筑环境与能源专业的教学现状,本实用新型设计了冷却水实训考核装置,能够对学生进行冷却水系统动态过程进行教学,实训,并能够进行考核。
为实现上述目的,本实用新型采用的技术方案为:一种冷却水实训考核装置,包括冷却水系统,PLC控制系统,计算机系统。冷却水系统由第一冷却塔、第二冷却塔、第一冷却塔进水调节阀、第一冷却塔出水调节阀、第二冷却塔进水调节阀、第二冷却塔出水调节阀、第一水泵、第二水泵、第一水泵进口调节阀、第一水泵出口调节阀、第二水泵进口调节阀、第二水泵出口调节阀、冷水机组、冷凝器进水调节阀、蒸发器出口、蒸发器进口、冷凝器出水调节阀和连接管路以及连接线路组成。计算机系统中带有冷却水运行控制程序和实训考核程序。
第一冷却塔和第二冷却塔的风机使用变频器进行风机转速的控制,变频器的频率由计算机系统通过PLC系统(18)进行控制。
第一水泵、第二水泵使用变频器进行水泵转速的控制,变频器的频率由计算机系统通过PLC系统进行控制。[0第一冷却塔进水调节阀、第二冷却塔进水调节阀、冷凝器进水调节阀和冷凝器出水调节阀是电动调节阀,阀门的开度由计算机系统通过PLC系统进行控制。
计算机系统带有的实训考核程序对学生进行实训考核,实训考核结束后自动给出评判结果。
计算机系统带有的实训考核程序设定有20种系统运行的初始状态,实训考核时,计算机系统随机设定一种初始运行状态。
冷却水系统中布置有温度、压力、流量的测点,测点的数值由计算机系统通过PLC系统进行采集并显示到计算机系统中
计算机系统带有冷却水运行控制程序对冷却水系统的运行进行精确控制和安全保护。
本实用新型的有益效果:通过装置的操作、实训和考核,在校本科生对冷却水系统进行全面的认识和掌握,对冷却水系统的特性进行熟悉和研究。本实用新型能够对学生进行冷却水系统动态过程进行教学,实训,并能够进行考核。一方面可以让学生在实物上进行直观有效的学习,另一方面让学生在整个系统中认识不同部件的特性对系统整体性能的影响,同时更重要的是为学生提供了一个系统整体性的学习的机会。因此本装置的应用推广将会为暖通空调系统的教学提供更有利的平台,可以极大提高学生的积极性,改善教学的效果,提高教学质量。
附图说明

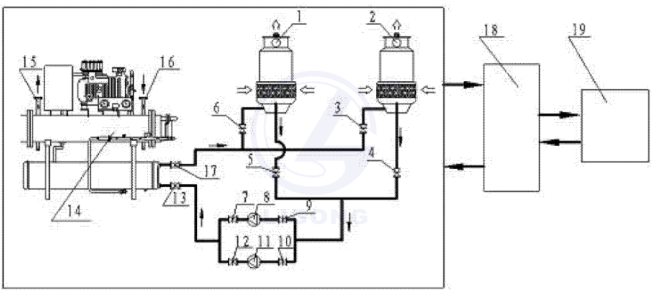

附图1是冷却水系统的实训考核装置图。
附图1中:1为第一冷却塔、2为第二冷却塔、3为第二冷却塔进水调节阀、4为第二冷却塔出水调节阀、5为第一冷却塔出水调节阀、6为第一冷却塔进水调节阀、7为第一水泵出口调节阀、8为第一水泵、9为第一水泵进口调节阀、10为第二水泵进口调节阀、11为第二水泵、12为第二水泵出口调节阀、13为冷凝器进水调节阀、14为冷水机组、15为蒸发器出口、16为蒸发器进口、17为冷凝器出水调节阀、18为PLC控制系统、19为计算机系统。
具体实施方式
本实用新型涉及一种冷却水系统实训考核装置,该装置由冷却水系统,PLC控制系统和计算机组成。以下结合附图通过实施例对本发明特征及其他相关特征作进一步详细说明,以便于同行业技术人员的理解
实施例1:见附图1,一种冷却水实训考核装置,包括冷却水系统,PLC控制系统18,计算机系统19,冷却水系统由第一冷却塔1、第二冷却塔2、第一冷却塔进水调节阀6、第一冷却塔出水调节阀5、第二冷却塔进水调节阀3、第二冷却塔出水调节阀4、第一水泵8、第一水泵11、第一水泵进口调节阀9、第一水泵出口调节阀7、第二水泵进口调节阀10、第二水泵出口调节阀12、冷水机组14、冷凝器进水调节阀13、蒸发器出口15、蒸发器进口16、冷凝器出水调节阀17和连接管路以及连接线路组成。计算机系统19中带有冷却水运行控制程序和实训考核程序。
第一冷却塔1和第二冷却塔2的风机使用变频器进行风机转速的控制,变频器的频率由计算机系统19通过PLC系统18进行控制。
第一水泵8、第二水泵11使用变频器进行水泵转速的控制,变频器的频率由计算机系统19通过PLC系统18进行控制。
第一冷却塔进水调节阀6、第二冷却塔进水调节阀3、冷凝器进水调节阀13和冷凝器出水调节阀17是电动调节阀,阀门的开度由计算机系统19通过PLC系统18进行控制。
计算机系统19带有的实训考核程序对学生进行实训考核,,实训考核结束后自动给出评判结果。
计算机系统19带有的实训考核程序设定有20种系统运行的初始状态,实训考核时计算机系统随机设定一种初始运行状态。
冷却水系统中布置有温度、压力、流量的测点,测点的数值由计算机系统19通过PLC系统18进行采集并显示到计算机系统中。
计算机系统19带有冷却水运行控制程序对冷却水系统的运行进行精确控制和安全保护
本实用新型能够对学生进行冷却水系统动态过程进行教学,实训,并能够进行考核。一方面可以让学生在实物上进行直观有效的学习,另一方面让学生在整个系统中认识不同部件的特性对系统整体性能的影响,同时更重要的是为学生提供了一个系统整体性的学习的机会。因此本装置的应用推广将会为暖通空调系统的教学提供更有利的平台,可以极大提高学生的积极性,改善教学的效果,提高教学质量。
