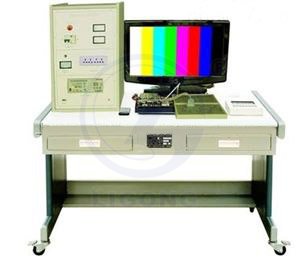

液晶电视组装·调试与维修技能实训装置

一、产品描述
液晶电视组装·调试与维修技能实训装置是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修等相关专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
液晶电视组装·调试与维修技能实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业音视频类维修实操，以及中级、高级工的技能鉴定考核。

二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜300VA
三、系统特点
1.创新性：学生可以根据液晶电视控制线路板的原理图，绘制仿真电路、设计PCB板。
2.提高学生的焊接技术，特别是对液晶电视的SMT器件的焊接。
3.经济性：本实训台装有电风扇、照明日光灯、看板（用来夹资料）、插座、工具柜、恒温烙铁、装配工具一套。学生在这里可以仿真生产过程（如：工艺流程的编制、线路板的焊接、线路板的调试、整体产品的组装）。
4.配套实训资料全：提供实训线路板的元器件清单，样板，调试指导书，完成学生对液晶电视的认识、设计、焊接、调试、检修等多种技能实训。
四、系统配置
实训装置由实训台、液晶电视实训线路板、液晶电视元器件包、工具套件、液晶屏、元器件盒组成。
（一）实训台
实训台上装有电风扇、照明日光灯、插座、工具柜、恒温烙铁和元器件盒。
（二）液晶电视实训线路板
直流稳压电源线路板、音视频信号处理线路板
（三）工具套件
配常用的万用表、元器件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、剪刀、恒温烙铁、热风台、焊锡丝、吸锡器。
（四）液晶屏
液晶屏尺寸：15吋，对比度：600：1，亮度:400cd/m²，反应时间:＜20ms，与液晶电视实训线路板组合成一套完整的液晶电视系统。
五、实训项目
1.液晶电视元器件的认识
2.液晶屏结构的认识与拆装
3.直流稳压电源线路板的焊接与调试
4.音视频信号处理线路板的焊接与调试
5.整机的组装与调试
