智能网络布线实训系统

智能网络布线实训系统展示实训室主要有4单元模拟实训墙、综合布线系统展示单元、FTTH光纤布线系统展示单元、数据中心布线系统展示单元组成,模拟了诸如办公大楼、酒店、住宅、机房等场景的网络布线,充分展示了各布线系统的子系统组成及施工工艺。学生通过对各布线展示系统的观察学习,一方面可以加深对理论的理解,另一方面又可快速掌握施工方法及规范。综合布线系统展示单元把布线系统及网络设备进行有效的连接,组成了一个完整的星型网络系统,划分为核心层、会聚层、接入层三层网络结构,可进行有效的数据及语音传输。

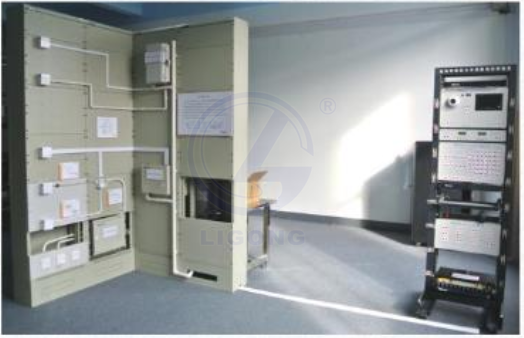

综合布线系统展示单元
1)展示综合布线7个子系统(工作区子系统、配线子系统、干线子系统、设备间子系统、建筑群子系统、管理子系统、进线间)的构成及它们之间的连接关系;
2)展示管槽、传输介质及各种接插件的端接施工工艺
3)展示标签管理的规范
4)配置有交换机,展示三层网络架构(核心层、会聚层、接入层) ,实现真实网络传输;
5)配置电话程控交换机及电话机,展示了语音传输系统,实现真实的话音传输
6)配置有无线AP,实现无线连接;

FTTH光纤布线系统展示单元
1)展示FTTH系统中各个组成节点
2)展示了光纤配线箱、光纤分纤箱、ODF光纤配线架、桌上型光纤面板、家居多媒体箱、光纤熔接包(立式)以及光分器的安装及连接施工;
3)展示了室外层绞室光缆、室外中心束管式光缆、皮线光缆的施工;
4)展示了光纤接、冷接、快速连接器三种施工方式
5)展示了配线设备内光缆理线、跳接施工;
6)展示光纤入户及家居内双绞线布放施工
7)展示了室内光缆入户明槽、明管、暗管、波纹管、钉固件、地槽的布放及施工

数据中心布线系统
1)展示了数据中心机柜、线槽的部署;
2)展示了数据中心布线系统的各个区域:主配线区(MDA)、水平配线区(HAD)、设备配线区(EDA)
3)展示了数据中心布线系统的主干布线、水平布线、设备布线;
5)展示了MPo预端接主干光缆、MPO-Lc预端接跳线、MPO光纤预端接盒、MPO光配线箱、MPO光纤适配器的施工:
6)展示了超六类非屏蔽配线架、超六类屏蔽配线架、超六类非屏蔽R45模块-RJ45模块预端接铜缆、超六类屏蔽R45模块R45模块预端接铜缆的施工;

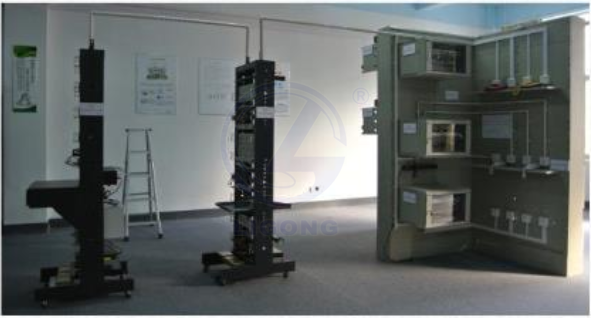

网络布线系统展示单元
用于综合布线、FTTH布线、数据中心布线的施工训练

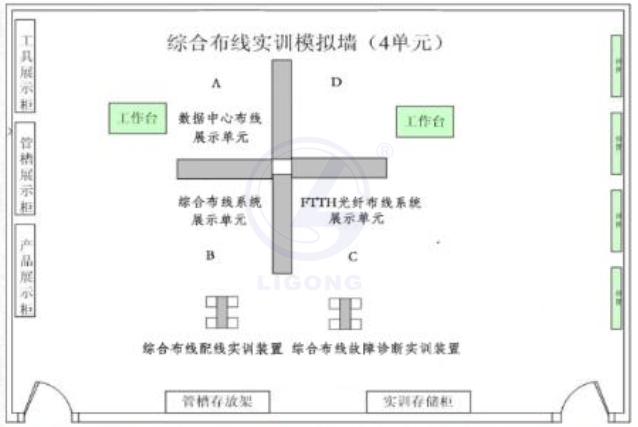

网络布线展示实训室平面布置图

网络布线系统配置

序号	型号	名称	单位
1	NEA0504	全钢结构的综合布线实训室	组

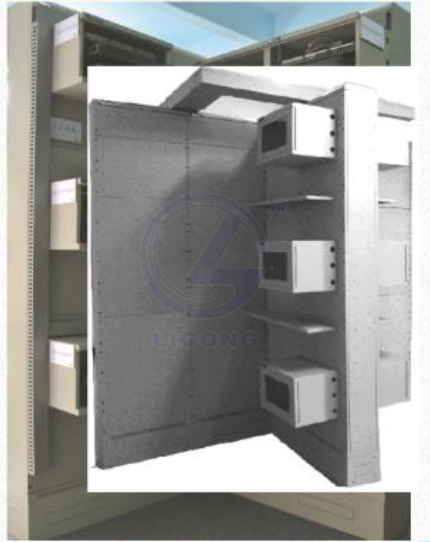

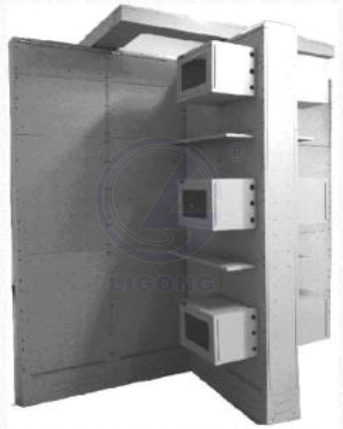

2	NEA0331	实训墙楼层模拟板	块
3	NED1001	综合布线系统展示单元	套
4	NED1011	FTTH光纤布线系統展示单元	套
5	NED1021	数据中心布线系统展示单元	套
6	NED0101	综合布线产品展示柜	个
7	NED0201	综合布线工具展示柜	个
8	NED0301	综合布线管槽展示柜	个
9	NED0401	综合布线光缆展示柜	个
10	NET0103	光缆工具箱	个
11	NET0104	FTTH光缆工具箱	个
12	NET0803	光纤熔接机	台
13	NET0820	光时域反射仪	个
14	NET0101	综合布线小工具箱	个
15	NET0108	综合布线工具箱	个
16	NET0203	电动起子	把
17	NET0311	标签打印机	台
18	NET0501	实训存储柜	个
19	NET0301	人字梯	个
20	NET0502	线管存放架	个
21	NET0503	实验工作台	张
22	NET0188	综合布线展示系统单元配套挂图	套
23	NET0187	FTTH光纤布线系统展示单元配套挂图	套
24	NET0186	数据中心布线系统展示单元配套挂图	套

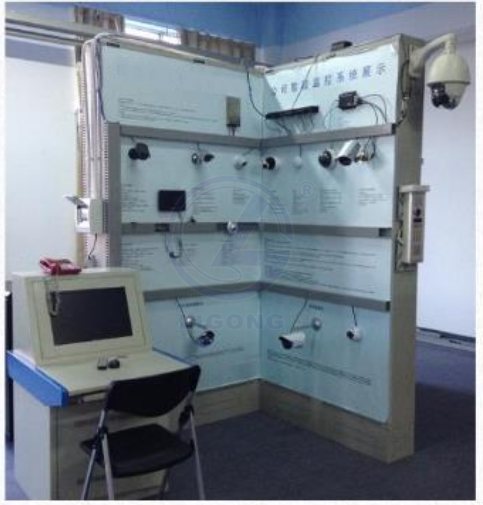

智能监控实训系统
智能监控实训系统结合当前模拟、数据视频监控系统的技术特点,采用先进的监控设备,配置了多种类型模拟、数字摄像机、硬盘录像机、POE交换机、监视器等监控产品,从而实现模拟、数字视频监控系统的图像捕捉、传输、控制、图像处理和显示全部内容,能完成设备组成教学、设备设计教学、设备安装教学等内容。

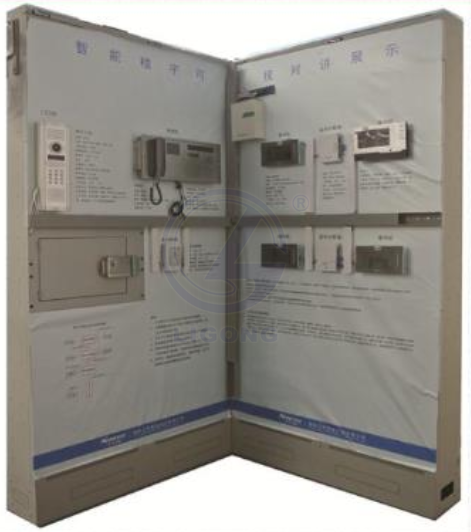

可视对讲实训系统
可视对讲实训系统结合当前门禁系统、楼宇对讲系统的最新技术,采用先进的对讲门禁设备,配置了包括管理主机、单元门口主机、可视分机等对讲门禁系列必备产品,让教学人员全面认识掌握市场的小区对讲门禁系统的工作模式,能完成设备组成教学、设备设计教学、设备安装教学等内容。

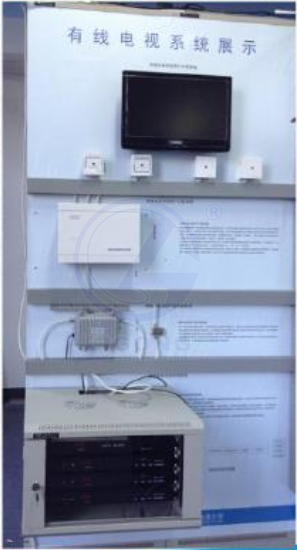

有线电视实训系统
有线电视实训系统结合当前有线电视系统的最新技术,采用主流的有线电视设备,通过闭路电视实训系统网络组建和线路布线,模拟闭路电视系统实际工程境。可以达到了解有线电视传输系统的基本组成及系统设备的安装步骤和连接方法,并掌握有线电视系统安装规范,方便及加深学生对理论适应听理解。

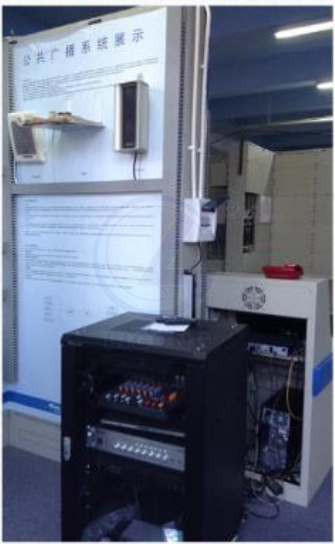

公共广播实训系统
公共广播实训系统结合当前公共广播系统的最新技术,采用主流的公共广播设备,设备可以整体移植学校广播室。配置了包括不同的音源设备、控制处理设备、扬声器设备等公共广播必备产品,让教学人员全面认识掌握公共广播的工作模式,能完成设备组装教学、设备设计教学、设备安装教学等内容。

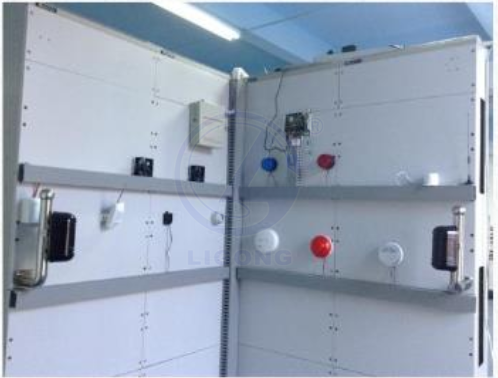

安防报警实训系统,
安防报警实训系统采用先进的安防报警设备,配置了包括烟感探测器、红外探测器、红外对射探测器、玻璃破碎探测器、门磁系列防盗产品,配置了温湿度探测器等环境监测设备,通过各种探测器,进行声光警号、短信报警、半球摄像机拍照等输出让教学人员全面认识安防报警的各种应用模式;能完成设备组成教学、设备设计教学、设备安装教学等内容。
