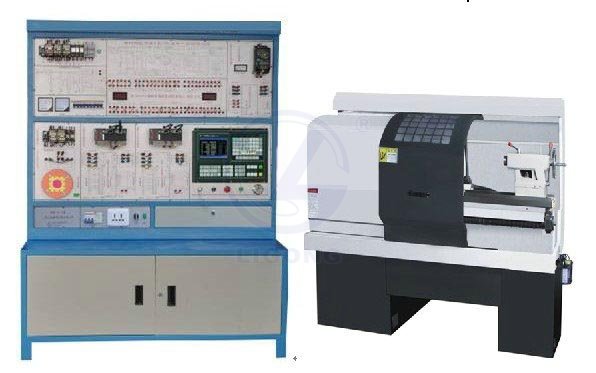

数控车床综合实训系统(广数)

　　近年来，随着数控技术的广泛应用，学校越来越注重培养生产、技术服务等岗位需求的实用型、技能型专门人才，进一步提高学生的动手能力和分析解决问题的能力，全面学习掌握数控系统的控制原理、数控编程、电气设计方法及安装调试与维修。但是，大多数高校面临缺乏此类的数控培训设备。为此，本公司开发了数控车床电控系统原理及调试维修实验台实习装置。使用该装置可以使学生掌握数控车床系统控制原理、电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对象最大限度地适应和满足市场需求。数控车床综合实训系统(广数)也可以帮助科研技术人员进一步了解数控车床结构，同时也为技术人员进行数控车床系统的二次开发提供了必要条件。该实验装置的主要器件均选用工控产品。
产品组成部分
数控车床综合综合技能实训装置是由GSK980TB2数控系统，机床电气控制接口板、主轴变频调速实验板、交流伺服驱动器及伺服电机、输入输出模块、四工位刀架、低压电气元件的原理和接线、编程、接线等组成。
产品的特点：
☆尽其所能将所配数控系统的精髓，用最直观的方法展示给用户，使用户能最大限度的参与并获得深切的体会以达到融会贯通的效果。
☆方便拆卸的方案设计，使得用户在机械、电气等诸方面得到现场般的训练，使其留下深刻的印象。
☆涉及内容丰富；数控系统、伺服单元、逻辑控制、低压电器、电机…

一、产品特点
1.系统由实训台和0625型数控车床组成，具有数控系统安装调试、参数设置、PLC编程、故障诊断与维修，数控铣床装配调试、数控编程与加工操作等多项实训任务。
系统采用开放式结构，将一台数控车床电控系统在实训台上进行分解展示；模块化设计，将数控系
2.统接口信号在各模块面板上展开，信号可测量。
实训台配有：自动刀架1台、主轴电机与编码器1套、冷却泵1台、伺服电机2台、0625型车床1台及限位开关和机床零点等。
实验台技术参数：
1、输入电源：AC380V（三相四线制）、50HZ
2、故障考核28项
3、工作环境：温度-200C±400  C
4、整机容量：≤2kVA；
5、实验台尺寸：长×宽×高（mm）=1370 mm×600 mm×1890 mm；
车床主要参数：
1)床身最大回转直径：    250mm
2)刀架上最大回转直径：  135mm
3)X/Z轴行程：          110mm/370mm
4)主电机功率：          3kW
5)主轴最高转速：       3000rpm(无级)
6)工作台快速移动速度：  5000mm/min
7)最大切削进给速度：    2000mm/min
8)机床定位精度：        0.016/0.02mm
9)电动刀架：           四工位
10)刀杆截面尺寸：       16mm×16mm
11)机床重量：           1000kg
