LGWL-ED01型窄带物联网开发实验箱

LGWL-ED01型 窄带物联网开发实验箱以共享单车智能车锁、环境监控、智慧停车、PDA四个典型的场景为案例，使学生在实际应用领域的学习中了解和掌握窄带物联网（NB-IOT/LoRa)的技术、原理及应用。
该产品融合了NB-IOT、LoRa窄带物联网，GPRS移动互联网以及GPS/BD定位技术，具有广泛连接、深度覆盖、低功耗、远距离、可定位的特点，可广泛用于传感、计量、监控、定位、跟踪等。当无NB网络覆盖时自动切换为移动互联网通信，不影响系统的正常使用。板载智能锁、环境监控、停车管理三个应用模块，采用Cortex-M3作为网关，与物联网云管理平台建立实时通讯。用户可在WEB页面上实时获取传感器信息、对执行器进行手动或自动控制、获取设备的定位信息。同时，平台提供二次开发接口，方便用户开发自己的移动端APP。

一、产品特点
1、按照实际功能系统划分，供电系统灵活，在室外或移动测试时可以直接将模块拔下来，用充电宝（5V）miniUSB供电。
2、移动入网方式可选择NB-IOT模式入网，也可选择传统的GPRS模式入网。
3、支持低功耗、远距离LoRa通信以及PDA模块无线指令控制。
4、可实现远程开关锁功能。
5、使用温湿度采集终端，采集卡分布式部署，采集数据集中上传至云管理平台（环境监测示例）。
6、支持13.56MHZ的NFC近场通讯，可实现充值，计费等停车场功能。
7、可实时与云管理平台进行TCP、UDP通信，实现终端与平台的联动。
8、可在云管理平台上管理所有终端，查看所有终端的实时或历史信息，以及配置终端参数与终端联动等。
9、标准可拓展的物联网组包协议，可拓展性强，留有客户二次开发的接口。
10、LCD实时刷新显示整机状态，可以了解整个通信流程。

二、系统功能

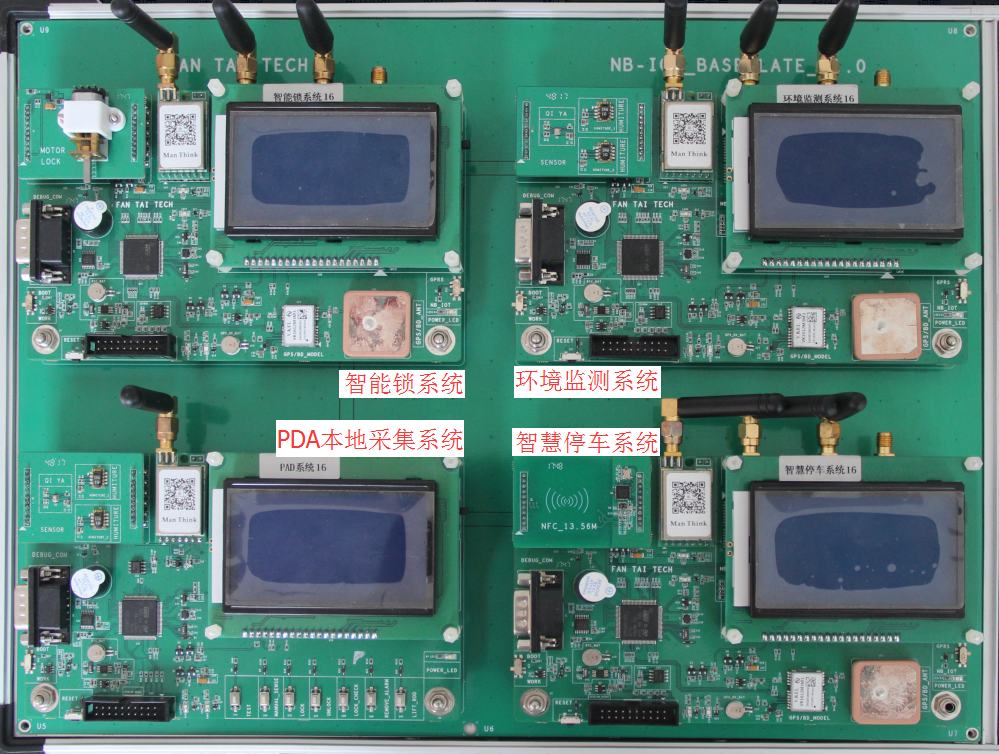

包含智能锁、环境监控、停车管理等3个应用场景，1个PDA本地采集控制终端，产品组成结构，如图所示：

1、三个场景均包含Cortex-M3主控板、GPRS模块、NB-IOT模块、GPS定位模块、LoRa通信模块、和不同的传感器采集控制模块，主要将传感器信息通过NB-IOT或GPRS上传到云管理平台集中存储、统计、分析、展示。客户可通过云管理平台查询指定区域，指定时间段的传感器数据、定位信息、电量信息、设备状态，也可设置终端产品的参数信息，支持远程手动控制或自动控制。
2、三个场景系统与PDA系统之间采用低功耗，远距离的LoRa通信方式进行点对点通信。PDA系统既可以与场景系统交互传输本地传感器数据，又可以向场景系统发送命令，控制场景系统中的执行机构。实际使用过程中，场景系统和PDA系统的LCD屏都会实时刷新显示各自系统的实时信息。

三、配置清单

序号	类别	设备名称		数量（个）	备注
1	硬件模块	CORTEX-M3微控制器		4
2		NB-IoT通讯模块		3	BC35支持移动
3		GPRS通讯模块		3
4		LoRa通讯模块		4
5		NFC读卡模块		1
6		NB-IOT 物联卡 4G		3	免费使用3年
7		GPRS 物联卡 4G		1	免费使用3年
8		GPS/BD双模定位模块		3
9		电机驱动模拟锁		1
10		传感模块（温湿度、数字气压）		2
11		LCD显示屏		4
12		LoRa天线		4
13		NB-IoT天线		3
14		GPRS天线		3
15		GPS陶瓷天线		3
16	接口板	场景智能锁子系统底板	场景系统主控底板	1
17		场景智慧环境子系统底板		1
18		场景智慧停车子系统底板		1
19		PDA标签子系统底板	PDA采集控制底板	1
20		实验箱固定底板		1
21		实验箱体		1
22	软件	智能锁系统嵌入式软件		1套
23		智慧环境系统嵌入式软件		1套
24		智慧停车系统嵌入式软件		1套
25		PDA标签子系统嵌入式软件		1套
26		阿里云平台租用		1	免费租用3年
27	附件	电源适配器DC5V3A		1
28		USB转RS232串口头		1
29		串口交叉线		1
30		方口USB数据线		1
31		J-Link仿真器		1	含20芯排线
32		NFC无源标签		2
33		合格证		1

四、实验项目

类别	课程实验	备注
设备简介	平台认知
NB-IoT物联网套件	NB-IoT系列无线节点介绍 NB-IoT系列无线模组介绍 NB-IoT无线节点硬件资源搭建物联网开发环境
嵌入式接口实验	实验一、LED控制实验实验二、蜂鸣器控制实验实验三、按键采集实验实验四、外部串口通信实验实验五、定时器时间片实验实验六、 LCD显示实验实验七、外部RTC时钟实验实验八、外部复位芯片实验
传感器接口实验	实验一、数字气压传感器实验实验二、温湿度传感器实验实验三、NFC读卡实验实验四、电机控制实验
无线模块实验	实验一、NB-IOT模块串口驱动及AT驱动实验实验二、 NB-IOT扰码配置实验实验三、NB-IOT开机入网实验实验四、NB-IOT接收数据实验实验五、 NB-IOT发送数据实验实验六、整体业务指令测试实验实验七、 LORA串口驱动实验实验八、 LOAR收发参数读取，配置实验实验九、就LORA点对点通信实验实验十、 LOAR整体收发指令测试实验实验十一、 GPRS串口驱动实验实验十二、 GPRS开机入网实验实验十三、GPRS接收数据实验实验十四、 GPRS发送数据实验实验十五、 GPRS整体业务指令测试实验实验十六、 GPS串口驱动实验实验十七、 GPS定位模式设置实验实验十八、 GPS定位数据解析实验实验十九、 GPS定位数据上传平台展示实验
云平台应用操作实验	实验一、电子锁部分的操作，设置，查询实验；实验二、智慧环境监测部分的设置，查询实验；实验三、智慧停车部分的刷卡，设置，查询实验；
场景案例应用案例	智能锁子系统智慧环境监测子系统智慧停车子系统 PDA子系统
