LG-BCC01型 传感器原理与应用教学平台
一、LG-BCC01型 传感器原理与应用教学平台硬件资源
1、上位机STM32F407核心板
MCU：采用STM32F407ZGT6芯片，ARM Cortex-M4架构；
主频：168MHz；
内部Flash：1MB；
内部RAM：192KB；
板载SRAM：512K*16bits；
板载Flash：128Mbit Nor Flash；
板载Flash：1Gbit Nand Flash；
2、下位机数据采集Cortex-M3处理器
MCU：采用STM32F103VCT6芯片，Cortex-M3 ARM处理器；
工作频率：72MHz；
闪存程序控制器：64KB；
SRAM：20KB；
供电电压：2.0~3.6V；
工作温度：-40℃~85℃；
3、底板部分
7寸真彩电容触摸屏，分辨率800x480；
2 个可编程LED；
4个可编程KEY；
1个复位按键；
标配20种传感器模块；
1 个铂电阻测温原理单元；
1个光敏电阻测光强原理单元；
2个USB串口；
1 个USB OTG接口；
1个USB接口；
1个以太网接口；
DC 5V电源输入接口；
STM32F103VCT6调试JTAG电路；
STM32F407/i.MX6调试JTAG电路；
RTC实时时钟；
4、WIFI部分
WIFI采用ESP8266串口WIFI模块，内置超低功耗 Tensilica L106 32 位 RISC处理器；
工作温度-20℃~+85℃；
供电电压3.0V~3.6V；
存储温度-40℃~+90℃；
*大焊接温度250℃；
主频160MHz；
通讯接口UART；
串口速率*高可达4Mbps；
用户配置，AT指令集；
无线标准802.11 b/g/n；
频率范围2.4G∼2.5G；
CCC/FCC/CE/TELEC/SRRC标准认证；
支持实时操作系统(RTOS)和Wi-Fi协议栈；
5、蓝牙部分
（1）尺寸：26.9*13mm；
（2）工作频段：2.4G；
（3）空中速率：1Mbps；
（4）通讯接口：UART 3.3V TTL电平；
（5）天线接口：内置PCB天线；
（6）工作电压：2.0~3.6V；
（7）睡眠电流：0.4uA；
（8）通信电平：3.3V；
（9）工作湿度：10%~90%；
（10）发射功率：4dBm（*大）；
（11）工作温度：-25℃~75℃；
（12）参考距离：10米；
6、传感器模块及原理实验模块
火焰传感器，三轴加速度传感器，单轴倾角传感器，接近开关/红外反射传感器，声响开关/光敏电阻传感器，干簧管门磁/霍尔开关传感器，紫外线传感器，震动传感器，广谱气体传感器，磁场强度传感器，薄膜压力传感器，雨雪传感器，温湿度传感器，热释红外传感器，红外对射传感器，光照传感器，大气压力传感器，循迹传感器，颜色传感器，LED/蜂鸣器传感器。
传感器原理与应用教学平台拥有光敏电阻测光强度以及铂电阻测温两种原理实验模块，光敏电阻测光原理实验，通过调节光照强度，得到不同的电压值，光强，光暗指示灯会有不同的显示。铂电阻测温原理通过手动调节电阻值达到电桥平衡，通过测得的电压值，分析电路，计算出此时的被测温度值。
二、LG-BCC01型 传感器原理与应用教学平台软件资源：
MCU：采用STM32F407ZGT6芯片，ARM Cortex-M4架构；
主频：168MHz；
内部Flash：1MB；
内部RAM：192KB；
板载SRAM：512K*16bits；
板载Flash：128Mbit Nor Flash；
板载Flash：1Gbit Nand Flash；
2、下位机数据采集Cortex-M3处理器
MCU：采用STM32F103VCT6芯片，Cortex-M3 ARM处理器；
工作频率：72MHz；
闪存程序控制器：64KB；
SRAM：20KB；
供电电压：2.0~3.6V；
工作温度：-40℃~85℃；
3、底板部分
7寸真彩电容触摸屏，分辨率800x480；
2 个可编程LED；
4个可编程KEY；
1个复位按键；
标配20种传感器模块；
1 个铂电阻测温原理单元；
1个光敏电阻测光强原理单元；
2个USB串口；
1 个USB OTG接口；
1个USB接口；
1个以太网接口；
DC 5V电源输入接口；
STM32F103VCT6调试JTAG电路；
STM32F407/i.MX6调试JTAG电路；
RTC实时时钟；
4、WIFI部分
WIFI采用ESP8266串口WIFI模块，内置超低功耗 Tensilica L106 32 位 RISC处理器；
工作温度-20℃~+85℃；
供电电压3.0V~3.6V；
存储温度-40℃~+90℃；
*大焊接温度250℃；
主频160MHz；
通讯接口UART；
串口速率*高可达4Mbps；
用户配置，AT指令集；
无线标准802.11 b/g/n；
频率范围2.4G∼2.5G；
CCC/FCC/CE/TELEC/SRRC标准认证；
支持实时操作系统(RTOS)和Wi-Fi协议栈；
5、蓝牙部分
（1）尺寸：26.9*13mm；
（2）工作频段：2.4G；
（3）空中速率：1Mbps；
（4）通讯接口：UART 3.3V TTL电平；
（5）天线接口：内置PCB天线；
（6）工作电压：2.0~3.6V；
（7）睡眠电流：0.4uA；
（8）通信电平：3.3V；
（9）工作湿度：10%~90%；
（10）发射功率：4dBm（*大）；
（11）工作温度：-25℃~75℃；
（12）参考距离：10米；
6、传感器模块及原理实验模块
火焰传感器，三轴加速度传感器，单轴倾角传感器，接近开关/红外反射传感器，声响开关/光敏电阻传感器，干簧管门磁/霍尔开关传感器，紫外线传感器，震动传感器，广谱气体传感器，磁场强度传感器，薄膜压力传感器，雨雪传感器，温湿度传感器，热释红外传感器，红外对射传感器，光照传感器，大气压力传感器，循迹传感器，颜色传感器，LED/蜂鸣器传感器。
传感器原理与应用教学平台拥有光敏电阻测光强度以及铂电阻测温两种原理实验模块，光敏电阻测光原理实验，通过调节光照强度，得到不同的电压值，光强，光暗指示灯会有不同的显示。铂电阻测温原理通过手动调节电阻值达到电桥平衡，通过测得的电压值，分析电路，计算出此时的被测温度值。
二、LG-BCC01型 传感器原理与应用教学平台软件资源：
软著：物联网教学科研平台V1.5
1、软件资源
（1）驱动程序：7寸电容液晶触摸屏、USB、UART、I2C总线、SPI总线、DM9000以太网设备驱动、LED1~LED2、KEY1~KEY4、所有配套传感器模块驱动程序；
（2）开发环境：MDK5；
（3）图形界面：STM32F407核心（emWin5.28）
2、实验体系（具体详见实验指导书）
STM32F407核心实验（37个）
3、配套丰富的综合实训系统

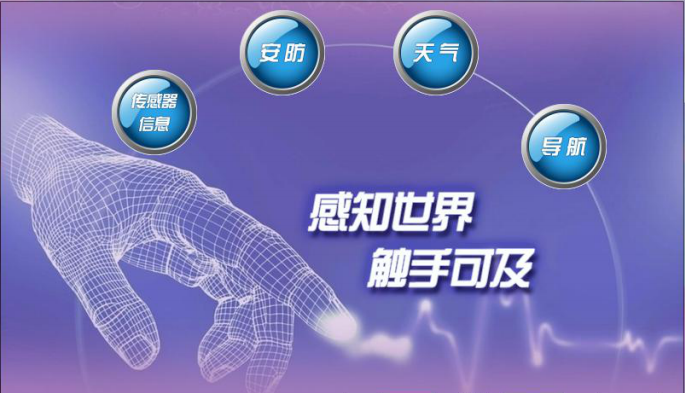

（1）综合实训系统主界面
包含传感器数据综合采集系统、智能家庭安防联动系统、航海导航系统、气象信息系统、模拟万用表系统五个子系统。
（2）传感器数据综合采集系统
此系统可以获取传感器平台所有传感器的状态和数据信息。
（3）智能家庭安防联动系统
该系统表征传感器在安防领域的典型应用，将各类安防传感器分别布置于家庭中不同位置用以安防探测，用QT界面制作指示灯直观显示传感器状态，点击右侧相应传感器可以进入历史状态查询界面。
（4）气象信息系统
该系统表征传感器在气象和环境监测领域的典型应用，QT界面实时直观显示当前的天气状态，包括气温、湿度、空气质量、光照强度、粉尘浓度、紫外线强度等气象参数。同时点击记录天气图标，可以将当前天气状态信息写入数据库，点击查看历史图标，可以查询天气历史记录，实现了当前气象信息的上传和下载。
（5）航海导航系统
该系统表征了传感器在航海导航领域的应用，界面显示海上航行船舶的状态信息及所处周围环境、气象信息等。
1、软件资源
（1）驱动程序：7寸电容液晶触摸屏、USB、UART、I2C总线、SPI总线、DM9000以太网设备驱动、LED1~LED2、KEY1~KEY4、所有配套传感器模块驱动程序；
（2）开发环境：MDK5；
（3）图形界面：STM32F407核心（emWin5.28）
2、实验体系（具体详见实验指导书）
STM32F407核心实验（37个）
3、配套丰富的综合实训系统
（1）综合实训系统主界面
包含传感器数据综合采集系统、智能家庭安防联动系统、航海导航系统、气象信息系统、模拟万用表系统五个子系统。
（2）传感器数据综合采集系统
此系统可以获取传感器平台所有传感器的状态和数据信息。
（3）智能家庭安防联动系统
该系统表征传感器在安防领域的典型应用，将各类安防传感器分别布置于家庭中不同位置用以安防探测，用QT界面制作指示灯直观显示传感器状态，点击右侧相应传感器可以进入历史状态查询界面。
（4）气象信息系统
该系统表征传感器在气象和环境监测领域的典型应用，QT界面实时直观显示当前的天气状态，包括气温、湿度、空气质量、光照强度、粉尘浓度、紫外线强度等气象参数。同时点击记录天气图标，可以将当前天气状态信息写入数据库，点击查看历史图标，可以查询天气历史记录，实现了当前气象信息的上传和下载。
（5）航海导航系统
该系统表征了传感器在航海导航领域的应用，界面显示海上航行船舶的状态信息及所处周围环境、气象信息等。
