LG-CC2530型无线传感器Zigbee网络开发套件

LG-CC2530型无线传感器Zigbee网络开发套件功能强大，采用市面*通用的128*64液晶屏，开发板兼容TI公司官方发布的SmartRF05EB，整合RemoTI套件，相当于TI CC2530DK+RemoTI，是zigbee学习的极佳选择。拥有本套件，用户可以方便、快速进入zigbee的学习，从CC2530单机实验到无线通信实验、从点对点无线通信到zstack组网、从红外收发到2.4G通信、从WSN应用到RF4CE智能家居，简洁明了，运用自如。

无线传感器Zigbee网络开发套件工作在2.4G频段，通信标准采用IEEE802.15.4、ZigBee2007协议，通过多种传感器模块如：温度传感器，光照传感器等，将采集到的数据，经CC2530芯片以无线网络的方式汇集到中心节点，然后中心节点通过串口传送到功能强大的结点工作监视终端实现全网拓扑的展示以及对于全网信息处理。该开发套件适用于电子信息、通信、计算机、自动化、工业控制、环境等专业的本科生教学和创新实验，研究生的自主开发研究，主要在以下方面：智能家居、智能农业、智能能量监控、环境监测、无线测量、工业自动化、智能仪器仪表等应用。
一、产品说明
LG-CC2530型无线传感器Zigbee网络开发套件是本公司*新推出的基于“无线传感器网络技术”的教学实验系统。该教学实验系统能快速的让高校师生学习和了解这项潜力巨大的新技术。LG-CC2530型无线传感器Zigbee网络开发套件，功能强大，采用市面*通用的128*64液晶屏，开发板兼容TI公司官方发布的SmartRF05EB，整合RemoTI套件，相当于TI CC2530DK+RemoTI，是zigbee学习的极佳选择。拥有本套件，用户可以方便、快速进入zigbee的学习，从CC2530单机实验到无线通信实验、从点对点无线通信到zstack组网、从红外收发到2.4G通信、从WSN应用到RF4CE智能家居，简洁明了，运用自如。

二、硬件规格

序号	组成	功能描述	性能指标
1	无线通信模块	用于数据和指令的无线传输	（1）符合IEEE 802.15.4 标准（2）2.4G ISM工作频率（3）传输速度250Kbps，发射功率4dBm，接收灵敏度-95dBm （4）MCU：CC2530，256KFlash，主频32MHz
2	开发板	用于CC2530单机基础实验平台；组网时作为协调器、路由器、终端节点均可。	（1）含有串行128*64液晶接口；（2）多种供电方式；（3） RS232接口；（4） DEBUG接口；flash，五相按键及指示灯等；（5）红外遥控信号接收/发射等模块；
3	电池板	用于组网时终端节点；板上含温敏电阻、光敏电阻用于采集真实环境的物理信号	各传感器测量范围，测量精度：（1）温度传感器:1℃～80℃，1℃ （4）光敏传感器:1～100，2LUX
4	MCU调试器	支持CC系列无线单片机的开发	（1）标准型USB接口即插即用（2）支持IAR调试环境，可实现单步，硬件断点，连续单步，可控制程序停止与运行（3）支持贮存器和寄存器的修改与查看，下载程序到贮存器等功能

三、实验列表

无线传感器网络创新开发套件实验

前言: CC2530-MDK-Q1产品说明及IAR环境的使用

实验一流水灯实验
实验二按键控制流水灯实验
实验三利用外部中断控制流水灯
实验四定时器计数器T1的使用
实验五定时器中断实验T3的使用
实验六 UART0串口发送字符串
实验七 UART0串口串口收发字符串
实验八 UART0串口串口控制LED实验
实验九中断唤醒系统实验
实验十睡眠定时器唤醒系统
实验十一看门狗（WatchDog）实验
实验十二 LCD显示实验
实验十三 AD采样芯片内部温度实验
实验十四红外发送与接收实验
实验十五点对点通信实验之基于Basic RF的无线灯控制
实验十六点对点通信实验之基于Basic RF的误包率测试实验
实验十七 Z-STACK之串口透传实验
实验十八 Z-STACK之 SensorDemo无线温度组网测量实验
实验十九 RF4CE之RemoTI遥控器实验

四、软件资源清单

（1）相关工具软件Setup_Packet_Sniffer_2.13.2等；
（2）相关协议栈安装文件ZStack-CC2530-2.3.0-1.4.0等；
（3）全部相关实验源代码；
（4）全部硬件原理图，接口说明；
（5）重要芯片、传感器数据手册等；
（6）用于sensor无线传感网络的监测界面工具软件Qsensormonitor等；

五、装箱清单

物品	数量	备注

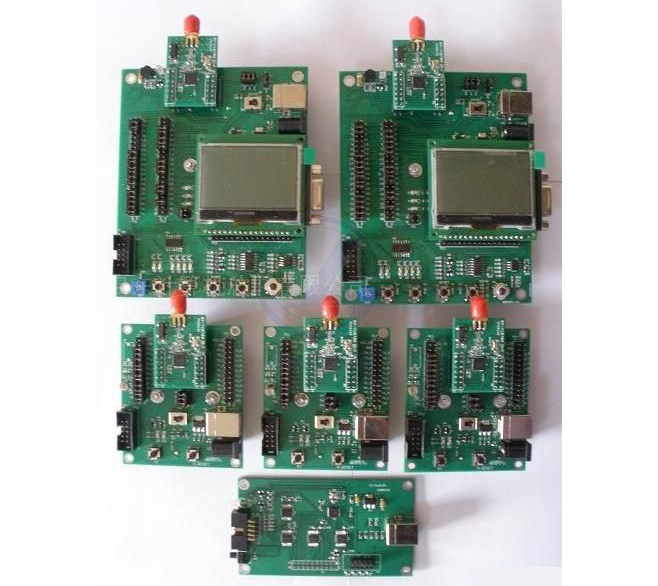

Q2530EB开发板	2	用于基础实验和组网时的协调器、路由器、终端
Q2530BB电池板	3	用于组网时的终端节点，自带温敏、光敏电阻
Q2530RF射频板	5	射频核心板，插在Q2530EB开发板、Q2530BB电池板上使用
SmartRF04EB仿真器	1	用于在线仿真和程序下载
128*64液晶屏	2	插在Q2530EB开发板上使用
USB数据线	3	用于连接电脑和仿真器，或者给Q2530EB、Q2530BB供电
串口延长线	2	连接Q2530EB开发板和电脑
10芯JTAG线	1	连接仿真器和Q2530EB、Q2530BB
SMA天线	5	配合Q2530RF射频板上使用
电源适配器	3	给Q2530EB、Q2530BB供电
