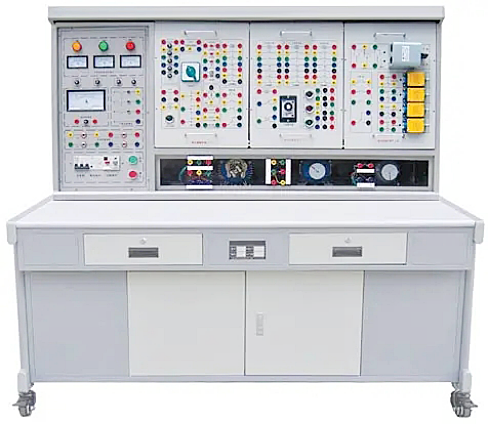

LG-740E型电力拖动(工厂电气控制)实验装置

一、电力拖动实验装置概述

LG-740E型电力拖动（工厂电气控制）实验装置综合了目前大中专院校“电力拖动”、“工厂电气控制技术”、“继电接触控制”等课程实验大纲的要求，特别适用于各院校现阶段电力拖动实验设备的更新改造，为高等专业学校、职业技术学院、技能培训新建或扩建电力拖动实验室，迅速开设实验课程提供了理想的实验装置。本装置充分培养学生的动手能力，可完成工科专业多课程如“电力拖动”、“电气控制技术”等实验。

二、电力拖动技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、外形尺寸：135×72×155cm3

4、装置容量：＜1.0KVA

三、基本实验项目

1．闸刀开关正转控制线路 15．QX3-13型Y/△自动起动控制线路

2．接触器点动正转控制线路 16．半波整流能耗制动控制线路

3．具有自锁的正转控制线路 17．全波整流能耗制动控制线路

4．具有过找保护的正转控制线路 18．C620车床电气控制线路

5．倒顺开关控制正反转控制线路 19．手动降压起动

6．接触器联锁的正反转控制线路 20．单相运行反接制动控制线路

7．按钮联锁的正反转控制线路 21．电动葫芦电气控制线路

8．按钮接触器复合联锁控制线路 22．C6163车床电气控制线路

9．自动往返行程控制线路 23．控制电路联锁控制线路

10．接触器控制串联电阻降压起动线路 24．主电路联锁控制线路

11．时间继电器控制串联电阻降压控制线路 25．直流电机启动

12．手动Y/△降压起动 26．直流电机的调速

13．接触器控制Y/△降压起动 27．直流电机的反速

14．时间继电器控制Y/△降压起动 28．直流电机制动实验

利用上述28项实验元器件，还可完成几十项实验，在此不一一举例。

四、装置的配备

本装置主要由电源仪器控制屏、挂箱、实验桌、电机及专用导线组成。

（一）电源仪器控制屏

控制屏为双层亚光密纹喷塑结构，铝质面板，为实验提供三相交流电源、测量仪表及安全保护装置。

1、三相电源输入指示灯，指示外部电源与实验通断情况。

2、三相线电压指示交流电压表，450V，3只。

3、三相四线电源输出，具有过载、短路、漏电保护。

4、5A交流电流表1只。

5、四路电流测量插座。

（二）实验桌

实验桌主体为双层铁质亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，造型美观大方。

（三）实验挂箱

1、继电接触控制（一）

熔断器五只，按钮一只（绿），变压器一只（380/36+6.3），转换开关一只，信号灯三只，整流电路，能耗制动电阻（510Ω/50W），交流接触器一只，热继电器一只。

2、继电接触控制（二）

行程开关四只，倒顺开关一只，热继电器一只。各器件的工作端子均已引到面板上，供实验接线用。

3、继电接触控制（三）

交流接触器三只，通电延时时间继电器一只，热继电器一只，控制按钮三只（二绿一红）。各器件的工作端子均已引到面板插座上，供实验接线用。

4、直流电机调速与工作电源挂箱

提供0～220V/2A直流电源和直流电机调速（Ra、Rf）组件。

5、直流电机一台（200W），固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况。

6、交流三相鼠笼电机二台（Y/△ 380V），固定在控制屏右下方，透过透明有机玻璃能看清电机的工作状况。

7、实验连接线：采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成，头发丝般的多股线，外包聚氯乙烯绝缘层，具有柔软、耐压、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

8、工具：配备MF-47万用表一只，尖嘴钳一把，″–、+″字螺丝刀各一把。
