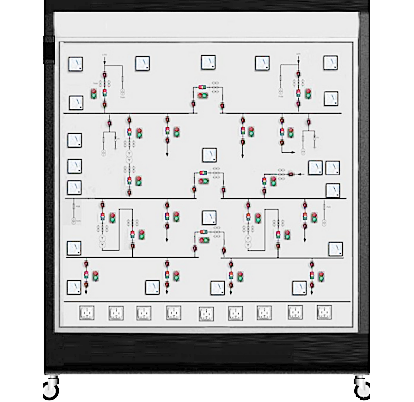

LG-DLK06型35KV/10KV/380V网络模拟系统操作屏

一、系统概述
LG-DLK06型 35KV/10KV/380V网络模拟系统操作屏是为中等职业学校电工电子、自动化技术等专业针对“供电系统”充分了解认识而开发设计的，系统模拟了35KV到10KV，再由10KV到380V的一种典型供电线路，35KV系统采用双路进线，母联分段带一路馈线连接方式；10KV系统采用一路主变、一路联络双路供电、母联分段连接方式；380V系统采用两路主变、母联分段连接方式；学生可以根据操作规程在模拟屏上进行供电系统模拟操作练习，以熟悉供电网络的组成和操作要点，各种形式的停送电及倒闸操作的操作程序，对于学生实际技能的培养可以起到良好的效果。
二、技术参数
输入电源：380V±10%、50Hz
容量：＜5KVA
工作环境：温度－10℃～＋40℃，相对湿度＜85%（25℃），海拨＜4000m
规格尺寸：1600mm×2000mm×400mm
三、系统特点
各电压等级按规定的颜色做出，断路器有红、绿灯指示；
模拟35KV/10KV/380V系统网络图；（这是*典型的工厂供电模型，也完全可以根据用户需要模拟350KV/110KV/10K V供电系统，以下指标按35KV/10KV/380V系统介绍）；
模拟变配电所采用35KV/10KV双母线进线；
变压器采用2KVA 380V/380V三相干式变压器模拟；
断路器采用交流接触器模拟；
35KV、10KV、380V均有母联；
断路器由按扭开关操作；并且有灯光指示；
隔离开关由转换开关模拟；
模拟屏380V可以驱动不高于1000W负载；
