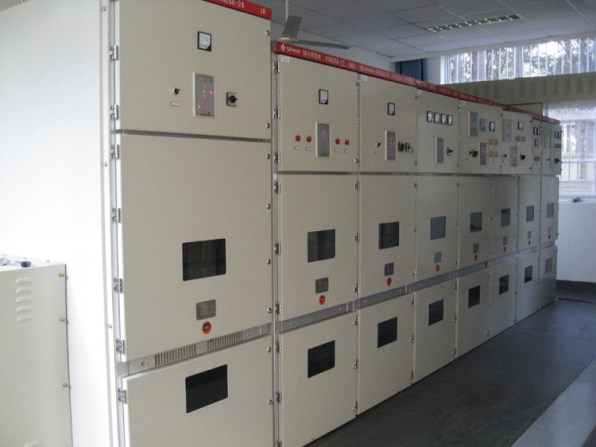

LG-DCM03型智能工厂供电自动化实训系统

LG-DCM03型智能工厂供电自动化实训系统主要由低压及控制室、高压室和操作室组成。本智能变电站模拟35kV进线经降压变压器降压至10kV再降压至400V的整个变配电过程。整个供配电系统一次系统由高低压设备30台套组成，二次部分采用了微机综合继电保护系统。所采用设备与现代化工矿企业在运行设备同步，设备先进，智能化程度高。

为巩固学生的理论知识、提高学生的运手能力，本智能实验变电站还提供包含供配电系统综合实训装置。综合实训装置主要由多台套低压配电设备组成，通过低压继路器模拟高压断路器。
该智能模拟变电站可承担电气技术、电力系统及其自动化、供配电等相关专业学生的实验和实习的教学任务。可开设“变电所倒闸操作”、“电气设备绝缘及耐压实验”、“变电所二次回路及自动装置实验”、“短路电流计算仿真”等实验，以及“模拟变电所实习”。根据配置的实验台套数每次可容纳40-100名学生同时参加实验、实习。通过实验实习等的训练，能够使学生对实际的变电所有整体的了解，对常用的供电设备有直观的认识，掌握供电设备操作、接线的运手能力。
一、10KV 高压开关柜实训设备

（一）技术规范
1、总则
1.1 10kV开关柜及其附属设备。
1.2采用KKS标识系统。
2、设备运行环境条件设计和运行条件
2. 1系统概况：
系统标称电压：10kV
中性点接地方式：低电阻接地
2.2本工程为10kV开关柜辅助系统提供的电源如下：
交流电源供电电压380/220V；
直流电源供电电压220V（动力）、110V（控制）。
3、设备标准和规范提供的设备和配套件要符合以下标准：
GB156 《标准电压》
GB311 《高压输变电设备的绝缘配合》
GB11022 《高压开关设备通用技术条件》
GB1984 《交流高压断路器》
GB2706 《交流高压电器动热稳定试验方法》
GB763 《交流高压电器在长期工作时的发热》
GB5582 《高压电力设备外绝缘污秽等级》
GB2900 《电工名词术语》
GB1985 《交流高压隔离开关和接地开关》
GB1408 《固体绝缘材料工频电气强度的试验方法》
GB3309 《高压开关设备常温下的机械试验》
GB3804 《3—63KV交流高压负荷开关》
GB7354 《局部放电测量》
GB14808 《交流高压接触器》
IEC420 《高压交流负荷开关—熔断器的组合电器》
SD/T318 《高压开关柜闭锁装置技术条件》
DL/T402 《交流高压断路器订货技术条件》
DL/T486 《交流高压隔离开关订货技术条件》
DL/T539 《户内交流高压开关柜和元部件凝露及污秽试验技术条件》
DL/T593 《高压开关设备的共用订货技术条件》
GB/T13540 《抗地震性能试验》
DL/404 《户内交流高压开关柜订货技术条件》
4、技术要求
4.1 技术要求
4.1.1 名称：金属铠装式10千伏开关柜
4.1.2 型式：中置式
4.1.3 柜型号： _KYN28-12_
4.1.4 柜内设备型号：
真空断路器：
断路器的操动机构：弹簧或永磁操动机构。
电流互感器： LZZBJ系列。
电压互感器：上海一互。
电压互感器回路熔断器：
F-C回路：高压熔断器：
高压交流接触器：天正
高压交流接触器的操动机构：永磁或弹簧。
馈线回路配零序电流互感器：上海一互。
接地开关：真空断路器柜。
F-C回路柜。
操作过电压限制：应配备限制过电压装置，以防止操作过电压，限制过电压装置选用三相组合式电压保护器，带有微机智能放电记录仪。
4.2 参数
4.2.2 柜内主要设备其它参数
(1) 断路器
额定开断短路电流： 50kA
短路关合电流： 63kA
动稳定电流：63kA
热稳定电流：50 kA /4s
开断直流分量： ≥40%（本数值为根据断路器固有分闸时间50ms计算所得，*终值需根据投标方产品的固有分闸时间重新确定）
操作循环：分-0.3s-合分-180s-合分
机械荷载：静荷载≤ 100 公斤、动荷载（向下）≤ 150 公斤
合闸时间： ≤75ms，
分闸时间： ≤50ms，
(2) 断路器操动机构的主要技术参数
机构形式：弹簧或永磁操作机构
操作电源电压： 110VDC
操作电源电压变动范围：75-115%；
辅助开关常闭接点8个，常开接点8个。
真空断路器机械寿命：不小于30000次，要求提交检测报告。
额定短路电流开断次数：不小于30次
(3) 电压互感器
额定电压比：见附图
*高工作电压：7.2kV
额定容量：0.5级50VA， 3级200VA。
(4) 电流互感器
额定电流比：见附图
准确度等级： 0.5，5P20
热稳定：进线柜：50kA/4s
真空断路器馈线柜：50kA/1s
F-C回路馈线柜：50kA/1s
动稳定：125kA
注：由于各生产厂家CT动热稳定值不同，本规范书附图中各回路CT变比小于200/1A时暂均按200/1A标注，*终数值在施工图阶段与卖方配合确定。
(5) 熔断器
额定电压：7.2kV
额定电流：按63A，
额定*大开断电流有效值：50kA
(6) 接触器
额定电压：7.2kV
额定电流：400A
额定开断电流：4kA
额定关合电流：4kA
极限开断电流：由厂家提供
额定短时耐受电流：4kA（4s）
半波内允许通过*大电流（峰值）：50kA
(7) 真空接触器操动机构的主要技术参数
机构形式：
操作电源电压：110VDC
操作电源电压变动范围：75-115%；
合闸线圈电流： 2 A；
分闸线圈电流： 2 A；
辅助开关常闭接点8个，常开接点8个。
4.3 一般技术要求
4.3.1 高压开关柜的结构应保证工作人员及师生的安全，且便于运行、维护、检查、监视、检修和试验
4.3.2 高压开关柜中各组件及其支持绝缘子（即纯瓷及有机绝缘件）的外绝缘爬电比距应满足有关标准要求。
4.3.3 高压开关柜应满足工程相应严酷度等级条件下的附加要求，要求见DL/T404
4.3.4 对组（部）件要求
4.3.4.1 同型产品内额定值和结构相同的组件应能互换。
4.3.4.2 装于开关柜上的各组件应符合它们各自的技术标准。
4.3.5 铭牌
4.3.5.1 铭牌应符合GB3906等有关标准的要求。铭牌应用中文书写，至少应包括以下内容：
1) 制造厂名称和商标；
2) 型号，名称和出厂序号；
3) 使用参数
4) 设计等级；
5) 防护等级
6) 出厂日期
4.3.5.2 高压开关柜内安装的高压电器组件等均应具有耐久而清晰的铭牌。
4.3.5.3 高压开关柜内安装的高压电器组件（含连接导体）额定值不一致时，柜上的铭牌应按*小值标定。
4.3.6 导体间净距和内部故障
4.3.6.1 单纯以空气作为绝缘介质时，柜内导体的相间与对地净距应符合以下要求：
1) 导体至接地间净距：125mm
2) 不同相的导体之间的净距：125mm
3) 导体至无孔遮拦间净距： 125mm
4.3.6.2 高压开关柜应能防止因本身缺陷，异常或误操作导致的内电弧伤及工作人员。能限制电弧的燃烧时间和防止某一柜故障引起相邻柜故障（如火烧联营）
4.3.6.3 高压开关柜应有防止内部过压和压力释放措施并应防止压力释放装置伤及工作人员。
4.4 防误功能
高压开关柜应具备防止误分、误合断路器，防止带负荷分、合隔离开关或隔离插头，防止接地开关合上时（或带接地线）送电，防止带电合接地开关（或挂接地线），防止误入带电隔室，防止在打开柜门的情况下操作等六防功能
