LG-GF05型风光互补发电实验系统

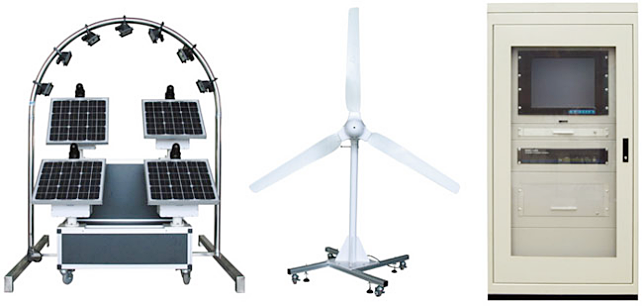

LG-GF05型风光互补发电实验台/风光互补发电系统实训装置，可完成风力机、太阳能互补独立运行系统实验，和风能、太阳能并网运行实验系统的大部分控制过程实验及运行过程演示。
一、光伏发电实验设备系统构成
1、蓄电池充电和容量显示，充放电控制。
2、具备对蓄电池的智能化管理和充电温度补偿（选择项）。
3、保护功能更加完善；具备过充、过放和过压保护、过载和短路保护、充电接反保护、蓄电池开路保护、过热保护。
4、CIFC系统稳定技术设计，蓄电池工作在均衡充电模式下。风力发电机的转速、输出电压、电流及输出功率采用了柔性控制技术，系统实现了精确的功率分配，并采用了风机辅助启动功能和异常保护功能。
5、电池反接保护：蓄电池“＋”“－”极性接反，断路器关断，纠正后可继续使用。
6、太阳能电池反接保护：太阳能电池“＋”“－”极性接反，纠正后可继续使用。
7、负载过流及短路保护：负载电流超过额定电流或负载短路后，断路器关断，减小负载后可继续使用。
8、电池开路保护：万一蓄电池开路，若在风力发电机/太阳能电池正常充电时，控制器将关断负载，以保证负载不被损伤，若风力发电机/太阳能电池不充电时，控制器由于自身得不到电力，不会有任何动作。
9、过充保护：充电电压高于保护电压（2.4V/单节）时，自动关断对蓄电池充电；此后当电压掉至维护电压（2.3V/单节）时，蓄电池进入浮充状态，当低于恢复电压（2.2V/单节）后浮充关闭，进入均充状态。过充保护恢复点电压和浮充电压均有温度补偿。
10、蓄电池电压低于保护电压时，控制器自动关闭输出以保护蓄电池不受损坏。
11、过压保护：当电压过高时，自动关闭输出，保护电器不受损坏。过充、过放、过压保护均延时动作，防止误动作。风机辅助启动功能和异常保护功能。

二、风光互补发电系统实训台可完成以下实验内容
1、限速机械保护系统原理实验
2、限速电控保护系统原理实验
3、风、光互补最大功率点跟踪控制实验
4、过功率保护实验
5、蓄电池充放电特性及过压、欠压保护实验
三、风力发电实训装置整个系统完成后可开设以下内容的本科实验
1、风力发电、太阳能发电相关测量技术实验
2、风力发电、太阳能发电相关控制技术实验
3、风力发电、太阳能发电相关变流技术实验
4、太阳能发电基础理论原理性实验
5、太阳能发电系统设计实验
6、太阳能发电相关应用技术与工程实验
7、风力发电基础理论与应用技术仿真实验
8、分布式风力发电、太阳能发电互补供电系统控制技术实验仿真
9、固态并联逆变器系统稳定性仿真
10、太阳能发电系统用逆变器课程设计仿真实验
