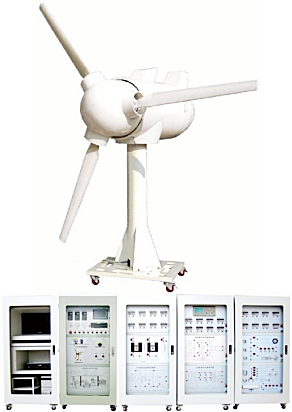

LG-LB02型轮毂旋转变桨机舱跟踪发电整流逆变实训装置

LG-LB02型轮毂旋转变桨机舱跟踪发电整流逆变实训装置是在LG-LB01系列的基础上采用控制柜控制，增加了单相、三相离网逆变系统并配有示波器，其功能更强大，实验内容更丰富。

一、技术参数
环境温度：温度0～40℃，保存时0～70℃
相对湿度： 35～85％RH（不结露）
环境空气：不含腐蚀性可燃性气体，无大量导电性尘埃。
工作电源：AC220±5％ DC24V
供电电源：单相三线AC220±5％ 50HZ 接地良好
功耗：≤1500W
二、系统简介
本系统主要由模拟风力发电装置、模拟风速风向检测装置和控制单元组成；模拟风力发电装置由以下三部分组成；
第一部分：叶片的旋转系统
第二部分：轮毂旋转系统
第三部分：风向跟踪随动系统
三、实验内容
1、变频器功能参数设置与操作实验
2、变频器外部端子点动实验
3、控制电机正反转试验
4、三相电机开环控制实验
5、三相电机闭环控制实验
6、触摸屏应用试验
7、机舱正反转试验
8、手动变桨控制实验
9、风速调节控制实验
10、机舱手动按钮控制实验
11、风速自动变桨控制实验
12、风力发电变桨自动运行综合实验
13、变频器实验
14、充电控制器试验
1）接反保护实验
2）控制器对蓄电池的过充保护实验
3）控制器对蓄电池的过放保护实验
4）防反充实验
15、离网逆变实验
16、风况检测试验
17、发电功率的测量试验
18、风力发电自动跟踪变桨实验
