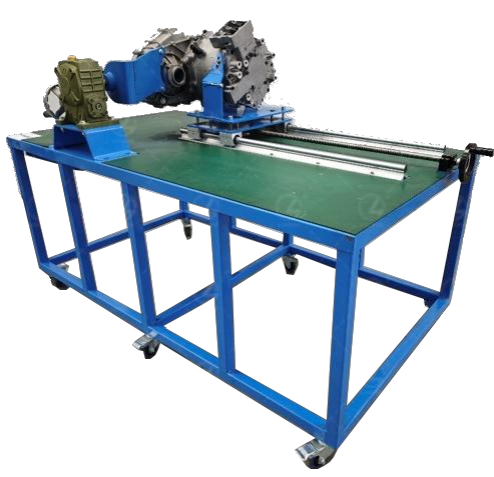

LGX-N014型电机减速器装调实训平台
一、产品概述
电机减速器装调平台由移动平台和电机减速器组成，内部集成：驱动电机、减速器、差速器。支持开展电机、减速器、差速器装拆检测及静态调试维修内容。适用于新能源汽车相关专业的教学。
二、产品功能
1.展示电机、减速器组成及工作原理。
2.能够进行电机、减速器装拆。
3.能够进行驱动电机静态检测。
三、实训项目
1.减速器拆卸与安装。
2.驱动电机冷却液回路密封性检查。
3.电机旋转变压器及温度传感器检测。
4.电机冷态绝缘电阻检测。
5.传动轴调整垫片测量计算。
四、技术参数
尺寸：1700*960*1260mm
1、永磁同步电机
额定功率（kW）：50
最大功率（kW）：120
额定功率（kW）：50
最大功率（kW）：120
额定转速（rpm）：4000
额定转矩（N.m）：120
额定电压：350V
绝缘等级：H
防护等级：IP67
冷却形式：水冷
2、移动平台
前端盖托盘：500*350*200mm
齿轮托盘：70*150*710mm
轮脚型号：福马GD-80F
轮脚承载：550公斤
支持前端盖，齿轮平稳放置，减速器可实现一自由度翻转，采用手轮转动，回转灵活。带有自锁脚轮，可实现平台移动与锁止
五、基本配置
1.驱动电机
2.移动平台
3.减速器端盖托盘
4.齿轮托盘
