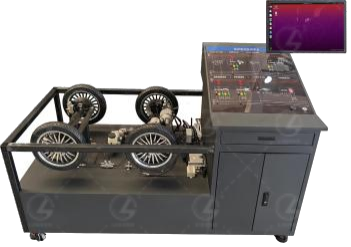

LGX-N020型线控制动实训台

一、产品概述

线控制动实训台用于线控制动系统工作原理的学习和性能测试。具备故障检修实训功能，可完成线控制动系统的角度传感器和油压传感器的电源线、CAN总线等电路的故障检修；可进行线控制动系统SEB复位标定；可通过CAN总线发送数据控制制动液压，实现对线控制动系统的阶跃响应、扭矩参数、行程效率等测试。适用于新能源汽车相关专业线控制动的教学科研。

二、产品功能

1.模拟线控制动系统的工作过程，包括电子控制单元（ECU）、传感器、执行机构等的功能。

2.模拟各种系统故障，如传感器故障、电源故障等，进行故障诊断。

3.测试系统响应特性以及性能测试

4.提供友好的用户界面，用于显示系统状态、数据和控制参数。

5.记录系统运行中的关键数据和事件，供后续分析使用。

三、实训项目

1.线控制动系统SEB的性能测试；

2.根据CAN协议读取制动信息；

3.线控制动系统SEB的机械结构及工作原理；

4.线控制动系统SEB的液压校准和复位标定；

5.线控制动系统SEB的故障检修；

6.线控制动及后桥安装调试：

四、技术参数

1.线控制动系统SEB：

电机/功率：250W

短时驻车时间：≥96H

整备质量(Kg)：≤5

线控制动最大压力响应时间(ms)：≤370

制动响应延迟（ms）：＜180

工作电压(V)：DC12V

主缸最大压力（Mpa）：8

油压控制精度（Mpa）：±0.1

位移控制精度（mm）：±1

短时驻车时间（H）：≥96

最大推力（N）：4200

最大排油量（ml）：10.97

额定功率：250W

制动方式：双回路液压制动

2.计算平台

CPU：第13代酷睿i7-13620H 10核心16线程

内存：16G

GPU：NVIDIA RTX 4060独立显卡8GB GDDR6显存

工作电源：19.5V，11.79A，230W，AC-DC电源适配器

接口配置：3×USB端口、1×RJ45、Wireless-AX 201

输入电压：AC220V

设备规格：165*259.5*45.6mm（长*宽*高）

3.显示器：电源输入：12V直流2.0A

尺寸：19英寸

色彩：16.7M

显示比例：16:10

最大分辨率：1440*900

最高刷新率：75Hz

工作温度：-20°C~60°C

工作湿度：20%~80%RH4.CAN卡

5.公牛插排：16插位3米

6.无线键鼠

7.实训台架:1920×1000×1500mm（长*宽*高）

五、基本配置

1.DJ700前桥1套

2.DJ700后桥1套（含电机及控制器）

3.线控制动系统一套

4.19寸显示屏1个

5.计算平台

6.遥控器1个

7.实训台1套。

8.创芯CAN分析仪

9.同星CAN总线工具

10.220V转12VDC

11.220V转48VDC

12.3孔8插插线板

13.整车控制器（VCU）

14.48路CAN继电器
