网络型张力控制系统实验平台

在纺织、化纤、线缆行业存在大量的线缆收卷和放卷的环节，为了提升生产效率和质量，现代工业场合在上述环节上增加了张力控制部分。网络型张力控制系统实验平台提供一套符合工业现场环境装置，系统由控制系统和控制对象组成，可以构建多种工艺流程的开放性实验系统。

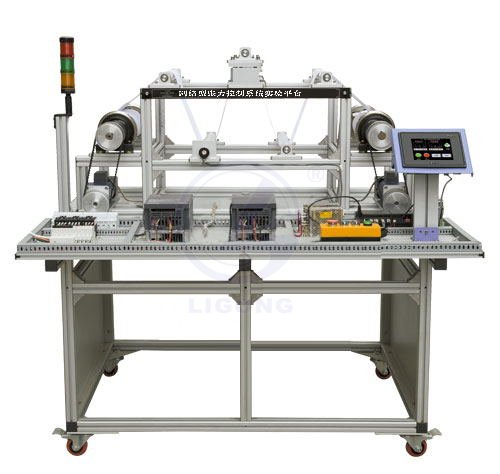

控制系统由PLC主机、矢量变频器、人机界面等组成，其中PLC采用三菱Q系列PLC，矢量变频器采用三菱A740，触摸屏采用5.7寸彩色，通过CC-Link现场总线进行通讯，上位机配有组态软件完成系统监控。对象系统包括带减速器的电机、放卷部分、张力传感器以及收卷部分等构成，上述部件均安装在网孔板上，可以调整位置，电机通过同步带带动放卷部分和收卷部分工作，完成专用绳子的收放过程，在中间位置设有张力传感器，实时监测专用绳子的张力同时反馈给PLC主机。本装置可以锻炼学生从设备的安装、接线和调试的工作能力，适合各类高等院校等开设自动化类专业的实验教学。
