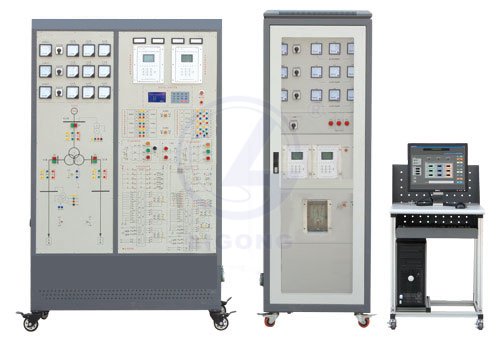

电力系统变压器保护仿真实训装置

一、概述
电力系统变压器保护仿真实训装置采用现代电力工程中广泛应用的微机变压器差动保护装置和后备保护装置，配以电源、三卷变压器、互感器、故障设置等模块。本装置主要完成保护装置特性测试、接线、整定、运行等方面的实训，还可通过仿真方式掌握变压器保护的原理及动态特性。适用于电力行业培训，也适于职业院校、中专技校相关专业学生的实训教学。

二、实训项目
1. 基本实训项目
系统正常运行及不平衡电流的测量
模拟变压器瓦斯保护
变压器的电流速断保护
微机变压器纵差动保护整定
变压器的二次谐波制动
变压器差动速断保护
三绕组变压器差动保护
Y/Y-12双绕组变压器差动保护
Y/△-11双绕组变压器差动保护
对比率制动特性的研究
双绕组变压器的过电流保护
三绕组变压器的过电流保护
变压器低电压起动过电流保护
变压器复合电压起动过电流保护
中性点直接接地运行变压器零序保护
部分中性点接地运行变压器零序保护
双绕组变压器的过负荷保护
三绕组变压器的过负荷保护
二次回路接线
二次回路调试
保护计算整定
保护动作试验
2. 仿真项目
变压器瓦斯保护仿真
变压器的电流速断保护仿真
微机变压器纵差动保护整定仿真
变压器的二次谐波制动仿真
三绕组变压器差动保护仿真
双绕组变压器的过负荷保护
三绕组变压器的过电流保护
3. 二次设计项目（提供设计平台）
变压器瓦斯保护设计
三绕组变压器差动保护设计
变压器的电流速断保护设计
双绕组变压器的过负荷保护设计
微机变压器纵差动保护整定设计
三绕组变压器的过电流保护设计
变压器的二次谐波制动设计
