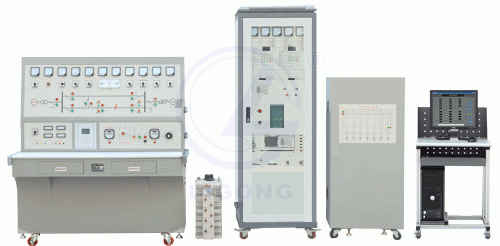

电力系统综合自动化仿真实训装置

一、概述
电力系统综合自动化仿真实训装置是根据《电力系统自动装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电气设备》、《电力系统继电保护》、《电力系统分析》和《电力系统仿真》等课程实训教学的内容，并结合工业实际应用和发展而研发。它能满足对发电厂中常用的自动装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作，还可通过仿真方式掌握自动装置的工作原理。适用于电力、电气、自动化类各专业相关课程的实训教学，也可作为学生毕业设计和教师科研项目的硬件开发平台。

二、特点
开放性
提供硬件平台，采用LABVIEW图形化软件进行编程，屏幕界面可模拟电力系统实际使用的控制器界面，还可设计不同的算法，让学生进行课程设计、毕业设计等。
创新性
采用PCI采集卡，在PC机上，基于NI的LABVIEW软件环境编程，实现准同期控制器、调速控制器和励磁调节器的软件功能。
双控制方式
一种采用工业现场的控制设备实现功能；一种采用PC机配采集卡实现功能，兼顾实用和教学。
三、实训项目
1. 原动机的起动与运转
调速装置操作认知
调速装置及原动机控制运转
2. 发电机机电特性实训
发电机的空载特性曲线测试
发电机的短路特性曲线测试
发电机外特性及调整特性
发电机零功率因数负载特性
3. 同步发电机励磁控制
微机励磁装置基本操作
不同α角（控制角）励磁电压波形观测
同步发电机起励
控制方式及其相互切换
逆变灭磁和跳灭磁开关灭磁
伏赫限制
欠励限制
同步发电机强励
调差特性
过励限制
4. 准同期并列运行
微机准同期装置基本操作认知
自动准同期条件测试
线性整步电压形成（相敏环节）测试
导前时间整定及测量方法
压差、频差和相差闭锁与整定
手动准同期并网
半自动准同期并网
自动准同期并网
5. 单机----无穷大系统稳定运行方式
单回路稳态对称运行
双回路和单回路的稳态对称运行比较
单回路稳态非全相运行
6. 单机带负荷
独立系统的特性
投、切不同负荷
甩负荷
7. 电力系统功率特性（功角）和功率极限（静态稳定性）
无调节励磁时，功率特性和功率极限的测定
手动调节励磁时，功率特性和功率极限的测定
微机自并励时，功率特性和功率极限的测定
微机他励时，功率特性和功率极限的测定
单回路、双回路输送功率与功角关系
提高电力系统静态稳定性
8. 电力系统暂态稳定性
短路类型对电力系统暂态稳定性的影响
故障切除时间对暂态稳定的影响
有无强励磁对暂态稳定性影响
线路重合闸及其对系统暂态稳定性影响
同步发电机异步运行和再同步
提高电力系统暂态稳定性的措施
9. 电力系统自动装置仿真
微机励磁起励仿真
微机励磁PID调节仿真
自动准同期条件测试仿真
自动准同期并网仿真
线路保护三段式过流保护仿真
线路过流与自动重合闸前加速保护仿真
线路过流与自动重合闸后加速保护仿真
