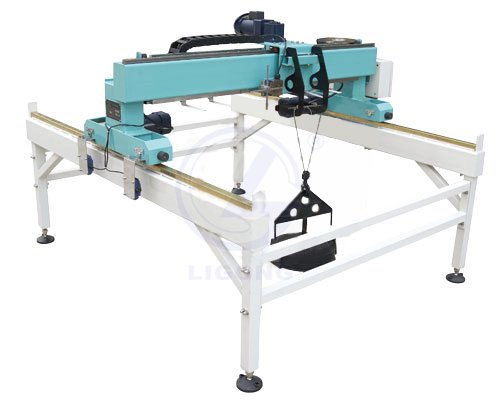

桥式起重机实训装置

一、概述
桥式起重机实训装置是一种用来起重、空中搬运重物的仿真实物设备之一，适用于工矿企业、钢铁化工、铁路交通、港口码头、车站、仓库以及物流周转等相关岗位人员的培训，也是职业院校培养起重机类专业操作及维护人才的实训设备。该仿真实物分为电气控制柜和仿真实物对象两部分，电气控制柜与仿真实物之间采用航空电缆连接。通过对仿真实物的操作，不仅可以学习桥式起重机的操作和应用，还可对电气控制电路进行检修操作、线路优化改造及电气设计，为接触大型的工业用起重机操作及电气故障维修奠定良好的基础。同时该设备可作为桥门式起重机司机培训考核设备。

二、特点
本仿真设备按实物比例缩小后采用全钢架、可拆卸结构设计
本仿真设备采用三相交流减速电机，动态特性较硬，运行采用变频调速使其速度稳定性更好。为防止电动机异常失电造成电机失控或故障，电机采用断电立即制动保护，设备安全可靠，接近工业现场
该仿真设备全部采用工业元器件，在接近工业现场的基础上进行了精心的设计，方便培训
运行时可实时采集大车运行与轨道的偏离并及时的纠正电机的转速来调整运行的平衡
电气控制柜中的电气控制元器件采用网孔板、端子接线的方式安装
在操作实训时可空载运行训练，也可带载荷运行训练
大车滚轮及滚道采用铜质材料做成，防滑耐用，美观大方
三、技术性能
输入电压:三相四线（或三相五线）～380V±10% 50Hz
工作环境:环境温度-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
装置容量:＜1.5kVA
仿真实物对象外形尺寸:1800mm×1700mm×1300mm
电气控制柜外形尺寸:600mm×600mm×1700mm
四、装置组成
实训装置采用实物与电气控制分开的设计模式，主要由仿真实物对象及电气控制柜组成。
仿真实物对象主要由可拆卸钢架结构、三相交流减速电机（带电磁抱闸装置）、十字限位开关、到位极限缓冲器、模拟量接近传感器、钢丝绳及吊钩、提升重物、电控转接箱、拖链等组成。
电气控制柜主要由可编程控制器PLC(包含数字量和模拟量)、三相变频器(功率0.75kW)、开关稳压电源（DC 24V）、直插式保险丝、交流接触器、热继电器、热继电器座、按钮开关、远程手持按钮盒、接线端子排、G端子导轨、倒顺开关、照明系统等组成。
五、实训项目
可编程控制器的应用
变频调速控制
大车平衡运动控制
空载运行训练
带载荷吊运训练
带载荷曲线运行及定点停放训练
常见故障判断和紧急情况下的处理方法训练
桥式起重机安全使用与维护
