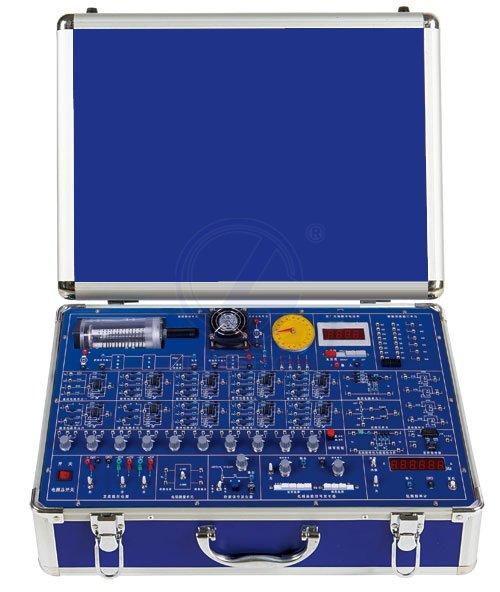

控制理论•计算机控制技术实验箱（配USB数据采集卡、联网型）

一、产品概述
控制理论•计算机控制技术实验箱（配USB数据采集卡、联网型）能满足“控制理论”、“计算机控制技术”的实验教学，通过USB数据采集卡，利用上位PC机提供的信号发生器、虚拟示波器、脚本编程完成相应的实验项目。

二、系统特点
    1.该实验箱具有实验功能全、资源丰富、使用灵活、接线可靠、操作快捷、维护简单等优点
    2.在实验设计上，采用模拟部分电路构成实验单元，既有经典理论实验，又有现代控制理论实验
    3.计算机控制技术应用实验提供了全部参考程序和参数，方便学生自己修改或重新编写实验程序
    4.扩展性强：各个模块及资源分布合理、布局清晰，而且具有扩展性，方便学生自己重新设计
三、系统组成
    1.直流稳压电源：±5V/0.5A、±15V/0.5A、+24V/0.5A共五路，每路均有短路保护自动恢复功能。
    2.交/直流数字电压表（相当两只表功能）
    (1) 直流数字电压表：测量范围0～20V，分200mV、2V、20V三档，琴键开关切换，三位半数显，精度0.5级。
    (2) 数字式真有效交流毫伏表：测量范围0～20V，分200mV、2V、20V三档，琴键开关切换，三位半数显，频带范围10Hz～1MHz，测量精度0.5%±2个字。
    3.低频函数信号发生器：输出正弦波、方波、三角波、斜坡、抛物波五种波形输出，输出频率范围输出频率范围0.1Hz～10kHz，幅值为0～12VP-P可调。
    4.六位数显频率计：测量范围0.1Hz～10kHz。
    5.阶跃信号发生器：输出幅度-10～+10V可调。
    6.丰富的实验单元电路：由运放、电容、电阻、电位器和一些自由布线区等组成。通过接线和短路帽的选择，可以模拟各种受控对象的数学模型。
    7.数据采集卡：采用USB数据采集卡，它可直接插在IBM-PC/AT 或与之兼容的计算机上，其A/D采样速率*高为400kHz；有16路单端A/D模拟量输入，转换精度为14位；4路D/A模拟量输出，转换精度为12位；16路开关量输入，16路开关量输出。
数据采集卡接口部分包含模拟量输入输出(AI/AO)与开关量输入输出(DI/DO)两部分。其中AI有4路，AO有2路，DI/DO各8路。
    8.上位机软件：主要由实验所需的信号发生器，虚拟示波器、脚本编辑器、实验仿真等几部分组成，能存贮实验时的波形。
四、实验项目及网络功能
    实验项目与“控制理论及计算机控制技术实验平台”中的“控制理论”、“计算机控制技术”实验项目基本一样，与“控制理论及计算机控制技术实验平台”相比少了一个“单容水箱对象系统”，网络功能与“控制理论及计算机控制技术实验平台”一样。
