摇臂钻床电气技能实训考核装置(半实物)

一、概述：

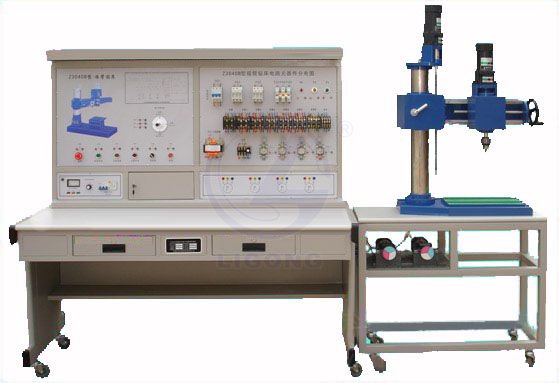

“摇臂钻床电气技能实训考核装置(半实物)”是在原“摇臂钻床电气技能实训考核装置”的基础上又进一步改进和提升，它增加了摇臂钻床仿真半实物模型，通过接口把机床电气部分和机床的实物模型连接起来，将机床的各运动过程全部展现出来，更加真实、直观。本装置适合于维修电工初、中、高级技能鉴定中有关机床电气部分的培训考核。

二、产品特点：
1．摇臂钻床半实物仿真模型是参照实际摇臂钻床的功能，并按一定尺寸比例缩小而设计的；
2．本套装置电气部分的操作，能实现摇臂钻床各种运动，它包括：主轴的旋转、摇臂的升降，摇臂的旋转，主轴箱的移动。
3．机床电气的所有接点，在装置的面板上都设置了相应的测试点，方便学生检测判断，同时在面板下方还设置了故障排除开关；
4．半实物模型上所用电机的电压等级与实际使用的机床是完全相同的；
5．通过故障设置，可以使学生能真实的了解到故障点与实际车床的联系，使学生掌握实际的电气线路维修保养的动手能力。
三、实训项目：
1．熟悉常用低压电器的机构、原理
2．电路线路分析
3．通过观察模型的运动，了解实际运动
4．通过测量找出线路中的故障点，对故障排除
5．设置故障点，作为维修电工的技能考核装置
四、故障设置：
主轴启动失效。
主轴能启动外，其它控制均失效。
摇臂升降控制失效。
摇臂上升控制失效。
摇臂下降控制失效。
摇臂、主轴箱、立柱松紧控制失效。
摇臂、主轴箱、立柱松开控制失效。
摇臂、主轴箱、立柱夹紧控制失效。
……
可设置不少于20个故障。
五、技术条件：
1．输入电源：三相四线（380V±10% 50Hz）
2．工作环境：温度-10℃～＋40℃，相对湿度≤85％（25℃），海拔≤4000m
3．装置容量：≤1kVA
4．外形尺寸：1430mm×750mm×1630mm
5．装置重量：≤150kg
6．摇臂钻床模型尺寸： 1000mm×500mm×800mm
7．摇臂升降行程：500mm
8.主轴箱行程：400㎜
