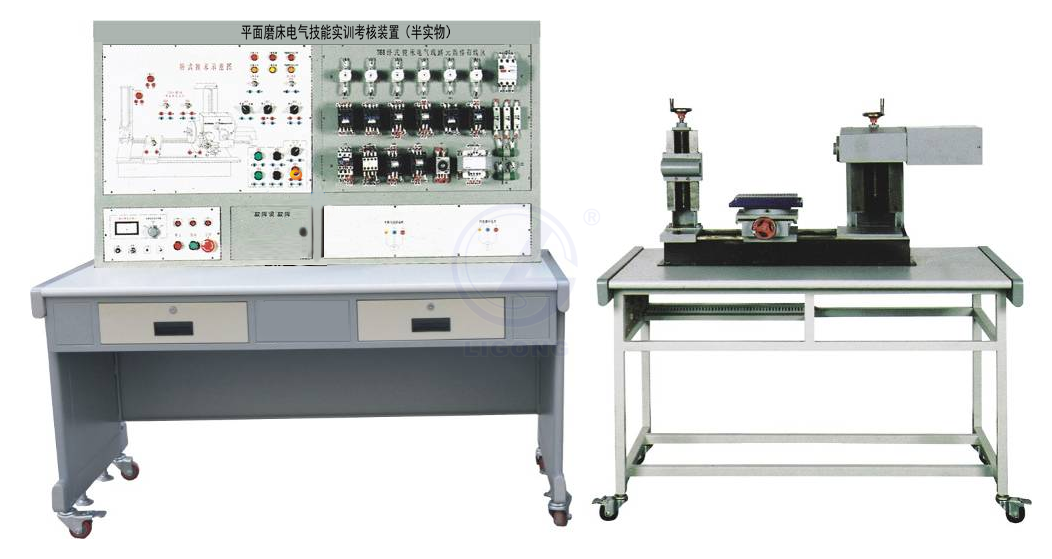

平面磨床电气技能实训考核装置(半实物)

平面磨床电气技能实训考核装置(半实物)由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。

一、技术性能
1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重量：150kg
5、外形尺寸：1800mm×700mm×1250mm
二、装置构成
（一）主控屏
1、三相四线电源输入，通过漏电保护器接通总开关,由接触器通过启动、停止按钮进行操作。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3、三相四线电源输出，具有单片机全程监控相间、线间过载或短路自动切断总电源。
4、智能型故障设置与大屏幕液晶答题器：
操作单元：
操作单元电路板（与显示屏一体）、键盘。
操作单元采用多重保护设计；双电源直流 12V 输入； 128X64LCD 显示；8 路开关量报警输入，*多 48 路继电器控制；操作单元可以不联网进行脱机考核；可以自动评分；有报警时显示屏提示。
主要有以下操作功能：
（1）学生入口：学生解除故障时使用，可以查询考核剩余时间。
（2）教师入口：设置故障、. 解除所有故障、设置考核时间、修改登录密码、设置设备号。
教师入口需要登录密码。
（3）分数查询：查询学生的当前得分情况。
（4）学号查询：查询教师通过计算机设置的学号。
（5）设备号查询：查询本机设备地址，每个操作单元有唯一的设备地址。
（6）考核时间开始：用于教师设置完毕考核时间后，考核开始倒计时。
（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（三）仿真机床一台，通过电缆与机床电器装载板相连接，演示机床的各种动作。
（四）实训桌：桌体为铁质双层亚光密纹喷塑，桌面防火、防水、耐磨高密度板。
三、实训项目与目的
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表

故障编号	故障现象	故障编号	故障现象
1	机床无法启动	15	电磁吸盘不能工作
2	液压泵电动机无法启动	16	电磁吸盘控制不能自锁
3	液压泵电动机无法启动	17	电磁吸盘不能进行充磁
4	液压泵电动机无法启动	18	电磁吸盘不能进行充磁
5	液压泵电动机和砂轮电动机都无法启动	19	电磁吸盘不能退磁
6	砂轮电动机无法启动	20	电磁吸盘不能退磁
7	砂轮电动机无法启动	21	电磁吸盘不工作
8	砂轮电动机控制无自锁	22	电磁吸盘不工作
9	砂轮电动机无法启动	23	液压泵、砂轮电动机不能工作
10	砂轮电动机无法启动	24	电磁吸盘不能退磁
11	砂轮架无法上升	25	电磁吸盘不能工作
12	砂轮架无法上升	26	液压泵不工作
13	砂轮架无法下降	27	砂轮不工作
14	砂轮架无法下降	28	砂轮不能下降
