氨制冷氨泵控制与维护实训考核装置

产品名称：氨制冷氨泵控制与维护实训考核装置

产品型号：两路、三路、六路

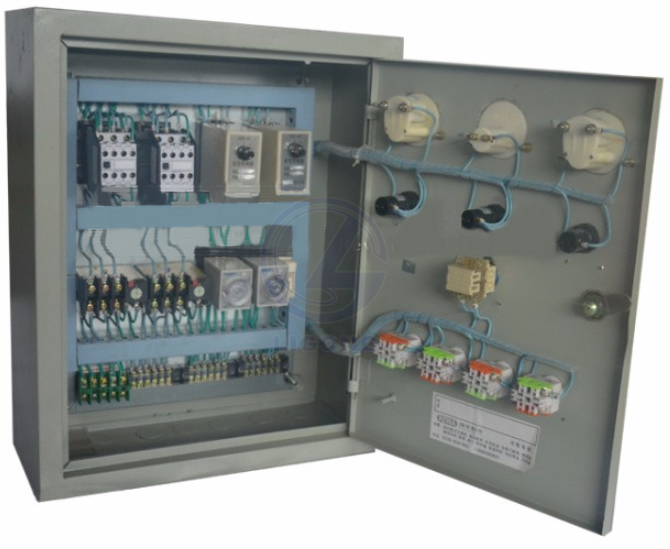

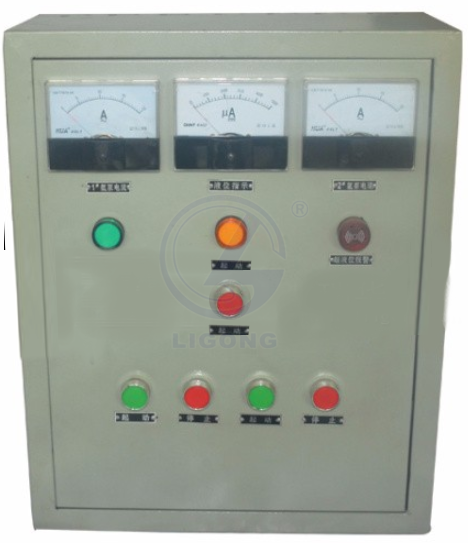

氨泵回路控制箱系冷库氨泵回路自控元件的集中控制箱，它与液面计、电磁阀、压差继电器等自控元件配合，能自动向氨贮存罐补给氨液，能自动保证氨泵正常启动和运转。对氨泵和压缩机的危险运行状态自动报警。
本控制箱结构简单、造型美观大方，动作可靠、维修方便，适用于冷库自动控制。
●外形结构
本控制箱采用铁板结构。
●控制原理
接通电源，当贮液罐氨液至下液面时，液面计UQK6.7触点闭合，使电磁阀F开启，向贮液罐供液，此时供液灯黄灯亮，氨泵接触器1C、2C均无法起动。
当供液至上液面时，液面计6.7触点断开，电磁阀F关闭，停止供液，此时黄灯灭，红灯亮，表示液面正常。为起动氨泵作好准备。若分别按动I泵或II泵起动按钮，其接触器1C（2C）分别闭合，氨泵起动，同时电流表中均有电流指示。监视氨泵工作情况，若需液位正常时氨泵自动起动，要将控制箱内5-7点（I泵）和5-13点（II泵）连按即可，若欲使氨泵停止可按动I泵停止或II泵停止按钮。
压差继电器无压差，若氨泵启动运行6-8秒后，压差仍建立不起来，此时延时继电器JS动作，氨泵立即停止运转，避免烧毁。此时DL发出声光报警，表示无压差，工作人员应立即排除故障，若需解除报警，则按动和泵相关的报警解除扭。故障排除后需重新起动。
当液面上升和下降时，微安表应始终动作，否则说明浮球卡死或线圈断路、短路，应及时修理
基本参数

产品认证：	ISO9001
额定电流：	100（A）
额定电压：	380（V）
工作电压：	110V
结构形式：	柜式
控制方式：	变频器启动控制
售后服务：	三年保修
外壳材质：	不锈钢
外形尺寸：	100 HP
温度范围：	100 米
壳体防护等级：	IP40
品牌：	理工伟业
型号：	KAL
短路关合电流：	10（KA）
所在地区：	北京
