中央空调模拟控制系统

一、基本控制原理

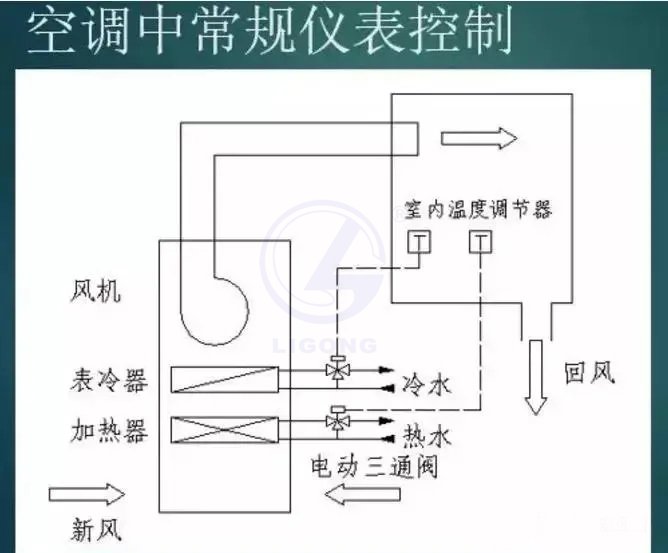

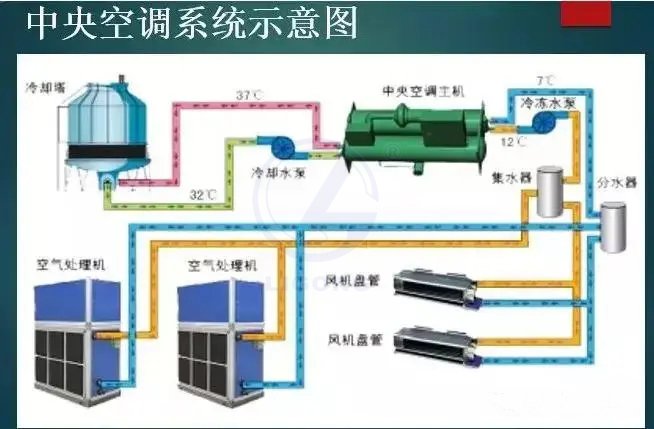

利用PLC,DDC等控制器为控制中心，利用各类传感器采集测量建筑内空气温度，空气湿度，水流量，空调送风风速，压差等参数。参数采集后，经过控制器内置逻辑程序来进行对末端设备如风阀，水阀，变频器等进行控制。从而控制冷热源流量，风机转速达到室内环境的温湿度气压要求。

暖通自控中常用的传感器温度传感器。温度传感器用于测量水管或风管中介质的温度，以此来控制相应的水泵、风机、阀门和风门等执行元件的开度。 >湿度传感器。湿度传感器用于测量风道中介质的湿度，以此来控制相应的加湿阀的开度。 ◆压力或压差传感器。压力或压差传感器主要用来检测水管或是风管中的压力和压差，以此来控制相应的变频器以调整水泵或风机的转速，或是调节比例阀门的开度。 >流量传感器。流量传感器主要是检测水系统中液体的流量，以此来控制相应水泵阀的数量。因为它们都是传感器，所以通常用来控制模拟量，其输出模拟量是0~10V或是4~20A。它们的结构是传感器和变送器的组合。暖通控制中常用阀门风机盘管电动阀。这是一种平衡式冷热水阀，主要应用于风机盘管的控制中 ◆ 二通螺纹线性阀。这种阀门主要应用于供热通风和空调，也可以用于饱和水蒸气。法兰式三通阀。这种阀门主要应用于供热与空调，也可以用于饱和水蒸气。它的连接方式是采用法兰结构，阀体与阀座为一体化结构，泄露率极低，适应的温度为2~ 170°C。暖通控制中常用执行器电动阀门执行器。这种执行器适用于HVAC阀门(HVAC:采暖、通风和空调)，内带一个选择正反作用插头，用于提供模拟输出DC 0~ 10 V的调制控制。 ◆风门执行器。这种执行器用于控制风门、通风百叶窗和VAV装置的调节、浮点控制，可以和标准的圆形和方形的风门连杆进行连接，被广泛地应用在风门的开度控制，特别是在空气处理机和新风机组的回风阀、排风阀、新风阀中实行PID的控制，使之形成一定的比例连锁控制。

二、PLC控制器简介

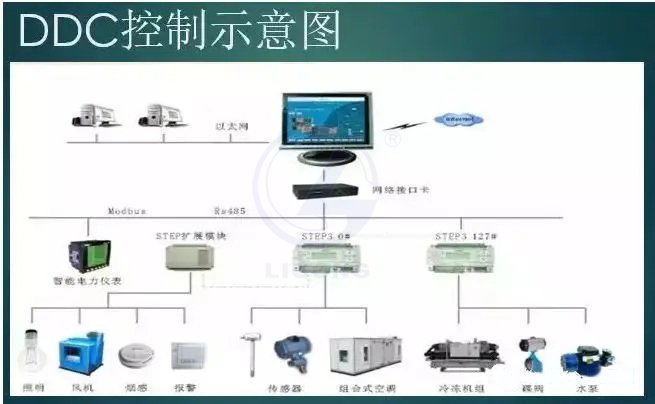

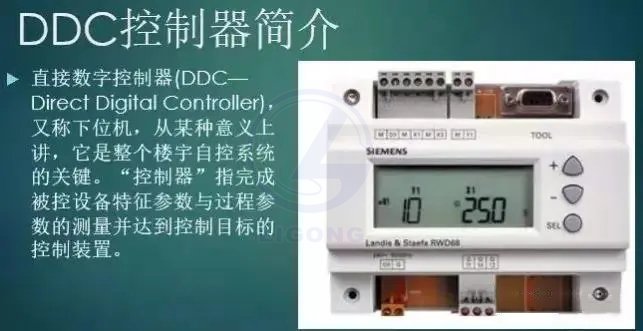

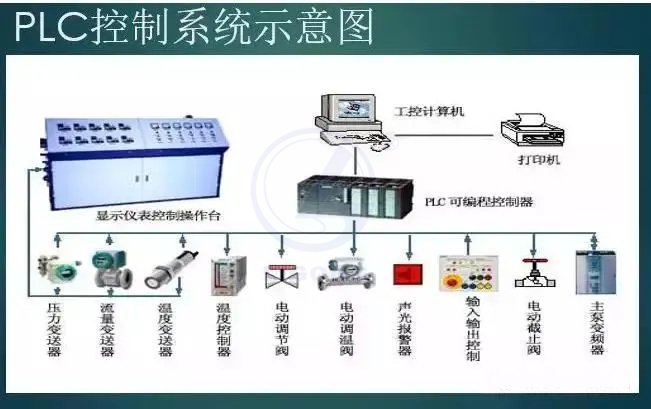

中央空调冷冻系统的控制有3种控制方式:早期的继电器控制系统、直接数字式控制器DDC以及PLC(可编程序控制器)控制系统。继电器控制系统由于故障率高，系统复杂，功耗高等明显的缺点已逐渐被人们所淘汰，直接数字式控制器DDC虽然在智能化方面有了很大的发展。但由于DDC其本身的抗干扰能力问题和分级分步式结构的局限性而限制了其应用范围。相反，PLC控制系统以其运行可靠、使用与维护均很方便，抗干扰能力强，适合新型高速网络结构这些显著的优点使其逐步得到广泛的应用。

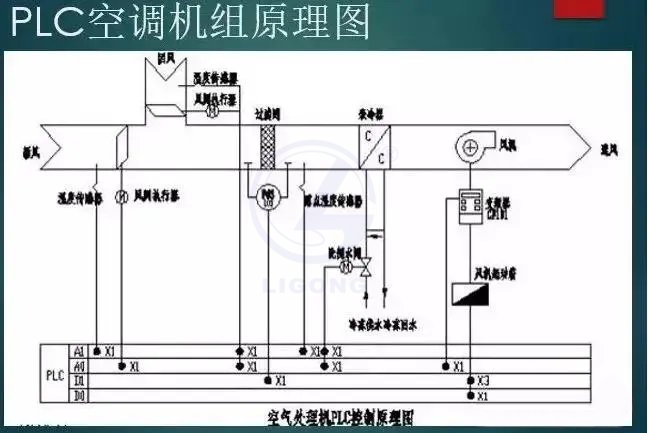

PLC控制示例 >当启动空气处理机时，PLC发出控制指令。首先开户回风门和新风门到设定位置，然后启动送风机，同时通过控制变频器，从而调节风杭的转速。设定值相比较后，用PID方式调节冷水电动使送风温度迭到安定值。 ◆送风机转速的快慢是由回风温度与系统设定值用PIB方式控制变频器，从而调节风机的转速，匙鲚号回风温度的目的。 ◆送风机转速的快慢是由回风温度与系统设定值相比较后，用PIB方式控制变频器，从而调节风机的转速，达到调节回风温度的目的。当过滤网前后压差超出设定值时，PLC发出过滤堵塞报警号。自空气处理机停止运行后，新风门、回风门和冷水电动阀回夏到圣美登置，并吴得冷来环泵。
