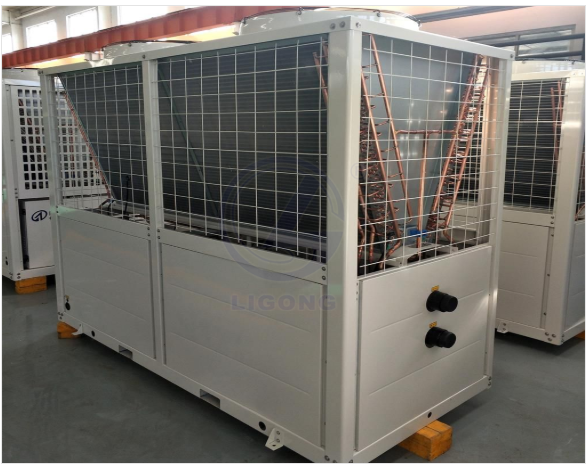

中央空调实训装置(风冷热泵模块机组)

风冷模块机组是以空气为冷(热)介质,作为冷(热)源兼用型的一体化中央空调设备。机组以其他高效、低噪音、结构合理、操作简便、运行安全、安装维护方便等优点,广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统,并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性的空调系统的不同使用要求。
风冷模块机组简介
风冷模块机组分为单冷型和热泵型,其中热泵型风冷模块机组集制冷、制热功能于一体、即可供冷,又可供热,能实现夏季降温,冬季采暖,一机多用。因此,风冷热泵机组通常是既无供热锅炉、又无供热热网或其它稳定可靠热源,却又要求全年空调的暖通工程设计中优先选用的方案,该机组可与风机盘管或柜式、吊顶式空气处理机以及新风机组一起组成半集中式空气调节系统,具有风机盘管系统的诸多优点,布置灵活,外形美观、节省建筑空间、调节方便,可以单独停、开而不影响其它房间,运行噪声低等特点。风冷模块机组省去了冷却水系统所必不可少的冷却塔、水泵、锅炉及相应的管道系统等许多辅件,系统结构简单,安装空间省、维护管理方便且又节约能源,避免了水质过差的地区所造成的冷凝器结垢,水管堵塞等现象,同时还节约了水资源。风冷模块机组比水冷式机组一次性投入要稍高,但是全年运转费用要低于水冷式冷水机组,机房建筑费用在各种空调冷热源系统中*少,维护保养费用约为水冷式或者锅炉的一半费用。是目前冷(热)水空调设备产品中保养、维修*经济、简单的机种。该机组可以直接放置在屋顶、裙楼平台或水平地面上,无需建造机房、锅炉房、安全而清洁,制热时的热量直接取之于室外空气,可节省能量。风冷模块机组产品充分吸收国际、国内冷冻、空调领域*新发展技术的基础上研制开发设计的成熟定型产品。该机组严格按照国家行业标准设计制造,精选世界著名制造商生产的高品质、名品牌的压缩机、风机、冷媒系统控制元件以及电脑控制器件,通过合理的系统匹配及结构设计,使机组在-10℃以上气温条件下能有效制热,产品广泛适用于要求全年性空调而冬季负荷不大的华北,华南、西南地区以及一些水资源缺乏区域。同时对一些冬季气温相对较低且无锅炉或者其他供热条件的地区尤为适用。
风冷模块机组特点
节省空间机组采用高效换热器,采用先进、特殊的户外型结构设计及系统匹配。机组体积小、重量轻、占地少。机组可直接安装于屋顶或室外其它地方,无需另设机房,可节省空间。
保护齐全机组均设有温度保护开关,过载继电器、高低压安全开关,干燥过滤器,防冻开关及延时启动等保护装置,确保主机安全、可靠。所有制冷配件及阀件均采用国际名牌产品,全面提升机组的运行可靠性。
模块化设计模块化结构的设计,使机组可以以标准的模块单元进行生产和运输。在安装现场组合成完整的机组,标准的模块单元重量轻、体积小,使机组运输、安装及调试与维护更加方便,节省吊运、安装与运行费用。模块化的风冷式冷水热泵机组,其每个制冷系统都是彼此独立,互为备用。任何一个制冷回路发生异常情况都不会影响其他制冷回路的正常运行,电脑会在某一回路发生故障时,发出指令由其他备用状态的回路接替故障回路的运行,机组的制冷、制热量保持相对稳定。
外形精巧美观空气侧换热器采用高效内螺纹铜管与由亲水膜材料制成的波纹强化铝翅片经机械涨管而成,具有效力高,不易结灰,尤其冬季不易结霜的特点。采用"v"型盘管设计,空间利用率高,机组外形尺寸小,且盘管表面风速更为均匀,有效改善了气流组织。机组有关部件及系统配管均经合理布局,配以“v”型盘管及整体式结构设计,使机组外观显得清晰、流畅。机组壳体采用粉末静电喷塑处理,颜色均匀、美观。用户可以选择自己所喜欢的颜色,也可以选用不锈钢板做机壳,防腐防锈。以适应户外恶劣气候条件,确保机组在使用寿命周期内具有良好的外观质量。
超低噪音采用高效半封闭螺杆压缩机,运转平稳、噪声振动小。采用进口轴流风机、其叶轮和外转子电机整体式设计,结构简凑,符合空气动力学原理;镰刀型压铸铝叶轮,使风扇能在较低噪声下高效运转,即使在短风状态下同样能保持良好的空气动力性能。
控制先进,质量稳定,性能可靠机组采用的压缩机、风机、制冷系统配件、电脑及电控元件均进口国外著名公司的产品,质量好,控制准确,性能可靠。对各种可能恶劣的热泵工作条件适应性强,维护简单且运行效率高。采用先进的微电脑控制技术,全中文人机显示界面,操作界面友好。用户随时了解机组运行情况。自动化程度高,功能齐全,能实现机组启停程序管理、定时控制、水泵管理、全用户实现的机组的集中监控和远程监控。微电脑控制器具有智能除霜,除霜准确有效,避免热量损耗。同时具备故障诊断、能量管理、防冻监测、运行模式等多项自动控制功能,确保机组运转高效。同时机组还配置了高低压、防冻、油温保护、过载保护、欠相逆相等多重安全保护装置,确保机组运转安全。
维护管理,方便快捷机组安装灵活,既可现场控制也可远程控制;机组采用开放式结构,其压缩机、制冷配件及电控系统均置于机组下部为开放式结构,没有任何面板,维修空间大,人员进出方便,维护保养方便容易。
高效节能采用进口全封闭涡旋式压缩机,其效率比活塞式压缩机大10%,且具有运转平稳,振动小,抗液击能力强的特点。所有模块单元在电脑控制器的集中控制下,按照负荷情况,调整模块运行数量,使机组制冷量和实际需求相一致,达到*好的节能效果。通过压机数量的合理配置,增加机组卸载能力,全面提升机组的部份负荷效率,而在冬季制热时,多机头又能有效减少除霜对机组制热的影响。
风冷模块机组零部件
壳管式换热器和板式换热器换热器采用全优化设计,结构合理,运行可靠,性能优异;耐压抗震,不宜变形,制冷剂运行时畅通无阻,管路回油通畅,安全性高。
压缩机世界一流涡旋式压缩机,运转噪音低,采用了吸气*佳分配结构,非对称的涡旋盘和低变形量的固定涡旋盘,提高了能效比,采用了电机的*佳冷却结构、滚柱轴承及干式轴承,提高了可靠性,且具有多种保护功能;排气温度保护、高低压力保护、过电流保护、逆相保护等。
风机采用低噪音轴流风机,辅之于高效电机的使用,进一步提升机组效率,降低噪音。
热力膨胀阀热力膨胀阀,通过调节系统过冷(热)度来调节系统流量,且此机选择双热力膨胀阀控制流量,制冷、制热分开控制,能力调节更均匀。

中央空调实训装置(风冷热泵模块机组)产品适用范围：
风冷热泵机组也叫风冷螺杆机组、风冷螺杆式冷（热）水机组，广泛应用于宾馆、商场、办公楼、展览馆、机场、体育馆等公共设施的舒适性中央空调系统，并能满足电子、制药、生物、轻纺、化工、冶金、制药、电力、机械等行业的工艺性空调系统的不同使用要求。风冷热泵机组可在-25℃的温度下正常运行，智能化霜，北方煤改电用，节能省电，采暖效果好。

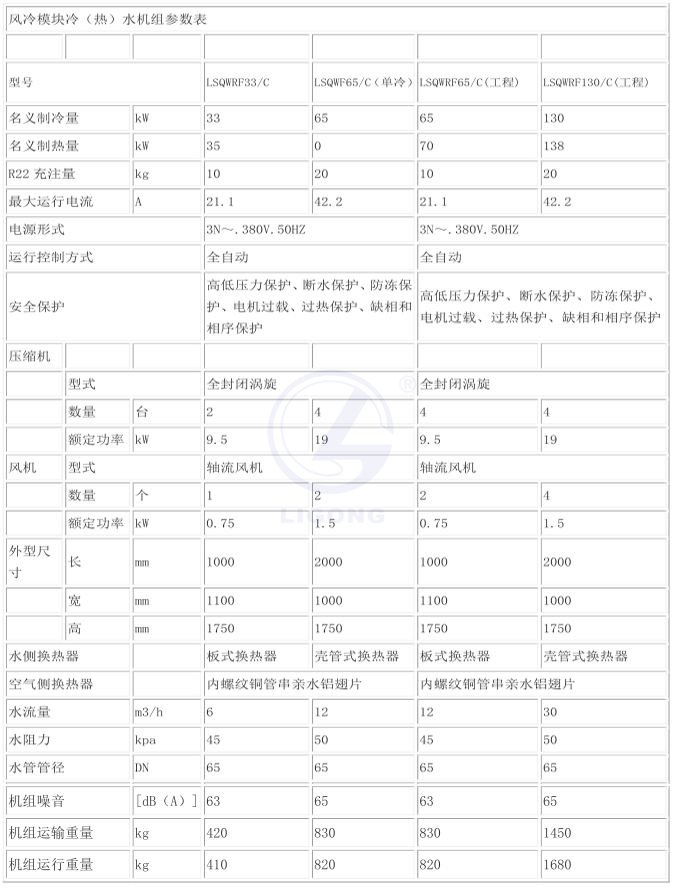

风冷热泵机组产品种类及规格：
①风冷热泵机组标准型系列产品冷媒可采用R22、R407C、R134A，共计80多个不同的品种规格。
②单机制冷量范围为96-814kW。
③机组制冷运行时能提供温度为5-15℃的冷冻水，标准工况：出水温度7度，回水温度12度。
④任选件：可根据用户的特殊要求，提供辅助的功能性器件
风冷热泵机组产品的质量水平：
1、风冷热泵机组的设计、生产、销售严格按照ISO9001质量保证体系运行，确保产品质量。
2、具有国际先进水平的<<风冷热泵空调试验室>>,用于风冷冷水机组、屋顶式空调机、除湿机、低温空调机、高温空调机等机组的设计、开发与试验研究及产品的出厂测试。严把出厂产品质量关，让用户买得放心，用得称心。
3、风冷螺杆冷（热）水机组系列产品经国家空调质量检测中心测定，各项技术性能指标均高于国家标准，产品质量稳定，运行可靠，得到了国内外广大用户的好评，市场占有率连年增长，一直处于国内领先地位。
风冷热泵特点
1、风冷热泵机组结构合理，适用范围
①机组采用框架结构形式，结构紧凑，牢固，具有良好的机械强度，体积小，安装方便，占地面积小、过风均匀，无气流短路现象。
②机组外表面采用喷塑处理，防腐防锈，表面光滑、整齐、流畅，造形美观。
③采用模块化设计，产品适应性广，末端设备可连接风机盘管、地暖、暖气片等。
④机组内布局合理，根据人机工程，优化设置安装及检修空间，方便日常清洗,保养及检修。
2、风冷热泵机组安装调试，维护管理方便快捷
1）机组以整机形式出厂，低压部分出厂前包好了保温层，系统已经充氟加油，运抵现场后只需进行水管路的连接。接通电源后，即可开启机组。
2）电脑将按程序自动启动水泵电机、压缩机和冷凝风机，并对机组的制冷、制热、延时、联锁、保护和温度的自动调节等进行协调控制。
3）机组在电脑控制下按设置的温度进行，并根据蒸发器进水温度的变化自动进行制冷、制热的能量调节。
机组安装灵活，既可现场控制也可远程控制，其压缩机、制冷配件及电控系统均置于机组下部为开放式结构，容易进行检查及维护。
