数字会议实训考核系统

一、产品名称：数字会议实训考核系统

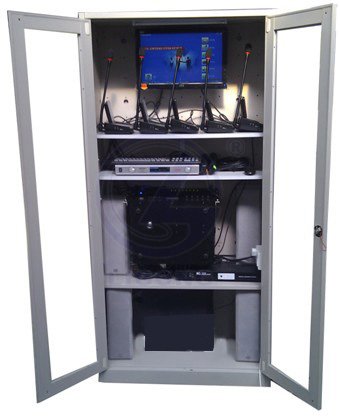

图1 数字会议实训考核系统
二、产品型号和技术规格

序号	类别	技术规格
１	外形尺寸	长900mm,宽390mm,高1800mm
２	产品重量	90Kg
３	电压/功率	220V/240W
４	配套设备	1.设备存放柜-1套; 2.数字会议主机-1台; 3.讨表决主席单元-1个; 4.讨论表决代表单元-4个; 5.无线话筒-1个; 6.DVD播放机-1台:	7.合并式功放-1台; 8.会议专用音箱-4个; 9.电源时序器-1台; 10.移频器-1台: 11会议管理电脑-1套; 12其余详见产品配置清单。
５	主要实训内容	1.数字会议系统设备认知和原理学习实训; 2.数字会议系统设备的安装和接线实训 3.数字会议系统设备的调试实训; 4.数字会议系统软件应用实训;
６	实训人数	每台设备能够满足2-4人同时实训
７	实训课时	５课时

三、产品特点
1,先进技术与一流产品相结合。本系统引领了当代先进的数字会议技术和产品,具有行业代表性。
2,教学演示与技能实训相结合。本系统使用工程中的数字会议系统产品,把实际应用产品安装到实训室,能够满足教师数学演示和学生实践操作功能。
3,书本理论与实际应用相结合。本系统具有数字会议系统的典型代表技术,并把这些技术与工呈实际应用相结合,把书本理论知识产品化、可视化、动态化、实践化、经验化,学生能够进行数字会议系统的技术原理实验和产品实际应用实训。
4,硬件安装与软件应用相结合。本系统不仅要进行设备的安装与接线实训,也要进行软件的配置与应用实训。硬件与软件相结合,让学生真正掌握数字会议系统的原理和操作方法。
5,技能经验与就业相结合。本系统搭建了当前最新型的数字会议系统,贴近实际工程应用,使学生全面掌握最新工程技术。教师教学与学生实践实训都直接使用数字会议系统,每天耳濡目染,积累技能和实践经验,操作多,见识广,就业快。
6,产品稳定性与可靠性相结合。本系统充分考虑教学实训次数多的特点,接线端子可以方便更换,既能保证产品质量稳定,又能保证产品的可靠性,实现端接实训5000次以上。
7,工程与教学相结合。本系统为方便教学,配备有专用设备存放柜,安全可靠,稳定实用,节约空间。平时设备可存放在设备存放柜中,实训时可将设备取出,安装在模块墙上。可以根据实训室结构任意组合安装,适合多种安装方式,满足教学实训需要。
8,书面技术资料与视频指导教学片相结合。本系统产品不仅配置有专业的产品说明书、相关数材和课件,还配置有相应的视频教学光盘。
四、实训功能
1·数字会议系统设备的认知实训。

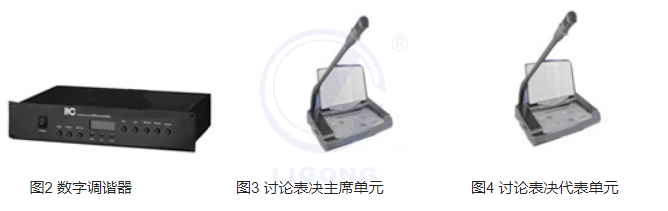

1)数字会议主机:高性能综合会议系统主机,功能全面,能依据不同要求,未管理会议讨论、会议投票、会议表决、民主评议。涵盖了现代会议的各种要求,功能高度集成。如图2所示。
2)讨论表决主席单元:音源设备,全新数控化设计,会议主持人使用。主席单元具有优先控制按键,可启动系统提示音提醒出席人员注意,可设置永久终止或替停终止所有发言代表麦克风的发言状态,可实现表决、选举、评议功能,如图3所示。
3)讨论表决代表单元:音源设备,全新数控化设计,参会人员使用,可实现表决、选举、评议功能,如图4所示。

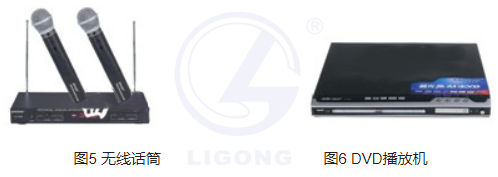

4)无线话筒:音源设备,使用无线信号传输音频信号,带有发射机和接收机。如图5所,示。
5) DVD播放机:音源设备,用于播放各种制式音频节目。如图6所示。

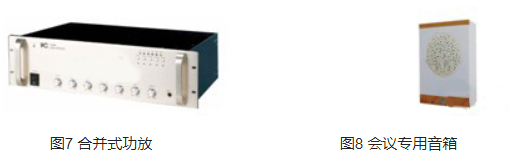

6)合并式功放:功率放大器将前置放大器或调音台送来的信号进行功率放大,再通过传输线去推动扬声器放声。本装置所选功放带有分区功能,可将音频的播放分为五个区域,五个区域可以独立控制广播开关及音量。如图7所示。
7)会议专用音箱:室内安装扬声设备,用于背景音乐播放或广播、录音的播放。如图8所示。

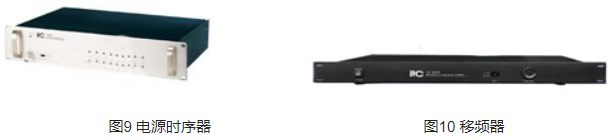

8)电源时序器: 16路电源时序器,每一路接通或断开时间相差1S,电源插口总容量达10KVA,可有效保护接入其中的所有用电器,如图9所示。
9)移频器:会议、演讲、教学、舞台专用的数字防啸叫设备,能有效抑制啸叫、扩展音量,保证语音的传送质量,保真度高,声音清晰。即使环境较差的场合,也能极大限度抑制回啸,能有效防止烧坏音响设备和喇叭,如图10所示。

2,数字会议系统技术原理学习实训,轻松掌握实际工程中的数字会议系统原理。
数字会议系统包含了移频器,电源时序器,无线话筒等设备,涉及到声反馈抑制原理,电源时序器设备接入原则,无线信号收发原理,下面我们从理论上分别介绍这些原理。
1)反馈抑制原理-移频器

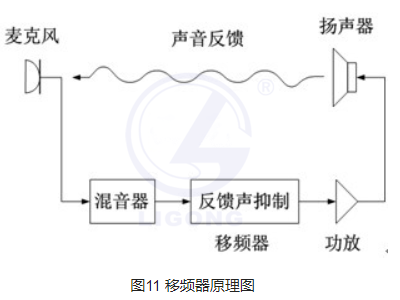

移频反馈抑制器简称移频器。其原理是将来自话筒的声音频率移动3-8Hz (连续可调) ,破坏产生声反馈的条件,起到抑制反馈的作用。理论上讲,可提高6dB声压,被广泛用于多媒体教学扩声。移频器的工作原理如图11所示。

2)时序电路控制技术--电源时序器
电源时序器能够按照由前级设备到后级设备逐个顺序启动电源,关闭供电电源时则由后级到前级的顺序关闭各类用电设备。这样就能有效的统一管理和控制各类用电设备,避免了人为的失误操作,同时又可减低用电设备在开关瞬间对供电电网的冲击,也避免了感生电流对设备的冲击,确保了整个用电系统的稳定。
使用电源时序器时,应特别注意设备的接入顺序。一般来说,应遵循以下原则:
(1)信号流向:音源设备一放大设备。
(2)其中,音源设备应按照卡座--CD播放器--P3播放器的顺序接入。
3)其中,放大设备应按照前置放大器一调音台移频器一功放的顺序接入。

3)无线收发原理
每套无线话筒由若干部发射机和一部集中接收机组成,每部发射机各有一个互不相同的工作频率,集中接收机可同时接受各部发射机发出的不同工作频率的话音信号。
无线话筒按照发射频率的不同可分为FM无线话筒和VHF无线话筒。FM无线话筒利用FM收·音机接收无线信号,系统简单,成本低廉。但因使用效果不佳,目前已基本淘汰。

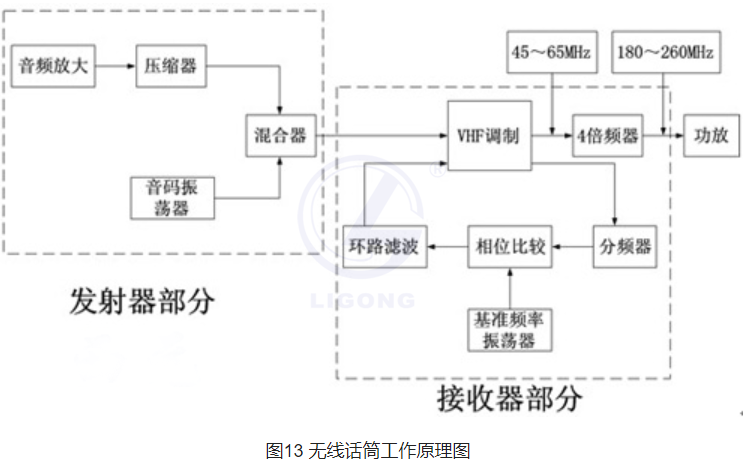

VHF无线话筒又分为低频段和高频段两种。低频段使用50MHz频段,但因频率较低,使用天线长度太长,且易受杂波干扰,因此此类型产品目前已逐渐被高频段产品取代。高频段VHF无线话筒使用200MHZ频段,因频率较高,使用天线较短,可设计成隐藏式天线,方便美观,且所受杂波干扰大为减少,价格低廉,成为当今市场上的主流产品。其原理图如图13所示。

4)数字会议系统原理

3,数字会议系统设备的安装实训。
专用设备安装三角支架,可直接将功放,会议主机,电源时序器等标准2U设备安装在设备柜内的三角支架上。
数字会议系统设备的安装实训可按以下步骤进行:

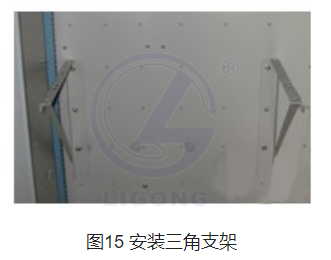

第一步,安装三角支架,将左右支架分别使用M6x16螺丝固定在设备柜的孔板上,如图15所示。

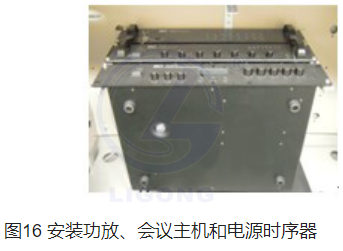

第二步,将功放,会议主机,电源时序器放入安装支架上,使用M6x16螺丝固定,如图16所示。

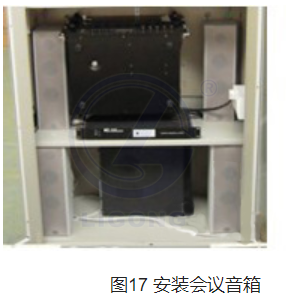

第三步,将4个室内音箱分别安装在设备柜下部和中部的棚板上,如图17所示。

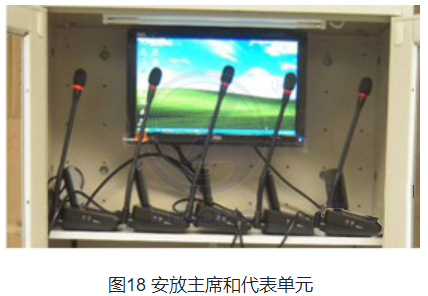

第四步,将移频器放入设备柜中部棚板上,将主席单元,代表单元放入上部棚板,如图18所示。

4·数字会议系统设备的连接实训。
数字会议系统的连接实训包括两部分内容。一是设备信号通路的连接,二是电源通路的连接,即设备与电源时序器的连接。
1)信号通路的连接

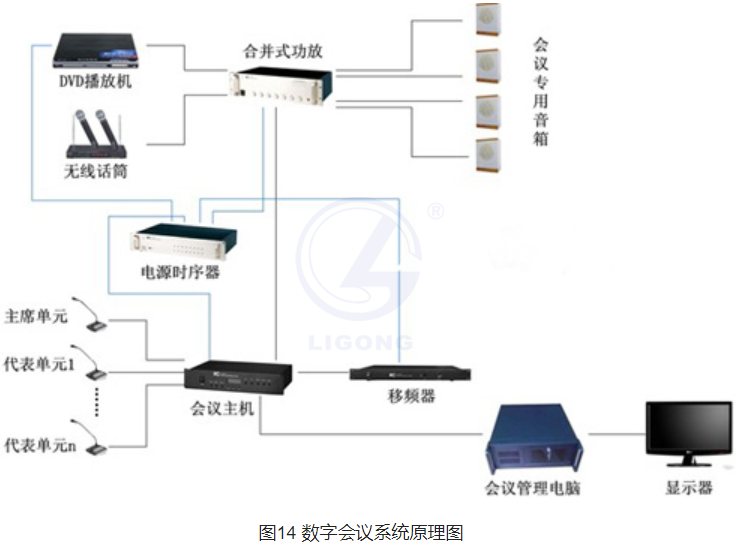

数字会议系统的连接,应按照会议主机-功放一扬声器的顺序。其中,主席单元,代表单元等设备与主机连接,其余音源设备直接与功放连接。具体可参照数字会议系统原理图。
2)设备与电源时序器的连接

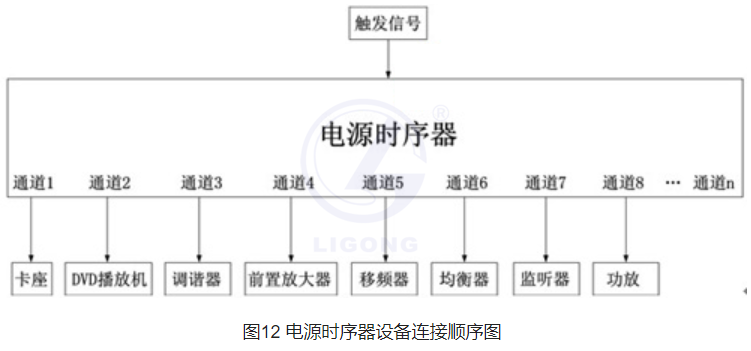

为确保在数字会议系统使用过程中,开关瞬间产生的感应电流过大对设备产生损伤,所有会议系统设备必须接入电源时序器。接入顺序可参照电源时序器设备连接顺序图。

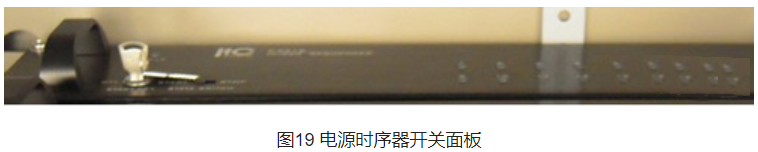

连接完毕后,只需在电源时序器进行开关控制,即可让所有接入设备按固定顺序开启或者关闭。电源时序器带有配套钥匙,锁定状态下不能随便开关,有效保护接入设备。如图19所示。

5,会议管理软件的应用实训。
会议管理软件与数字会议系统配套使用,可实现现代化数字会议系统的基本操作。如会前设置,会议召开,会后处理。下面我们详细介绍这些功能。
1)软件登录
在登录软件之前,首先确保会议主机与电脑已经连通(使用RS232串口线相连)。然后将会议管理软件的验证U盘插入电脑USB接口,才能成功登录软件。

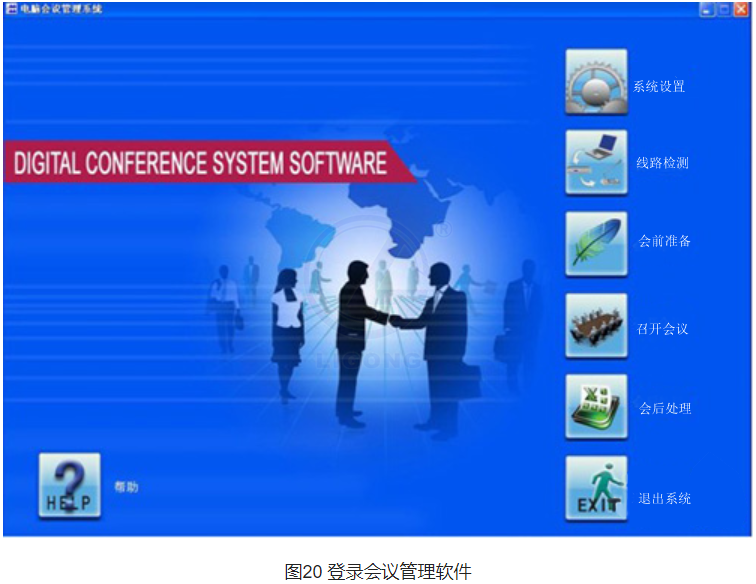

点击桌面上的会议软件图标,输入初始密码1234,即可成功进入会议管理软件。如图20所示。

2)会前准备设置

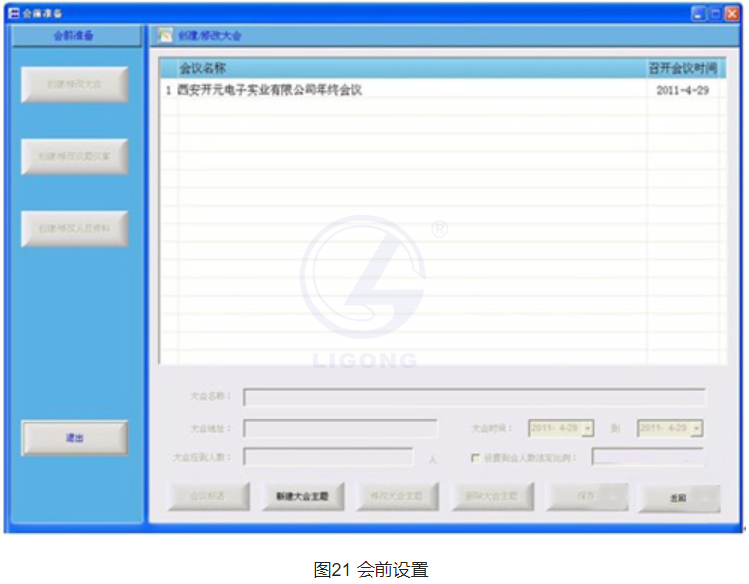

在会议召开之前,首先要进行相关设置。点击会议管理软件主界面的【会前准备】按钮,可创建即将召开的会议,包括会议名称,会议地址,参会人员,议题议案设置等等。如图21所示。

3)线路检测

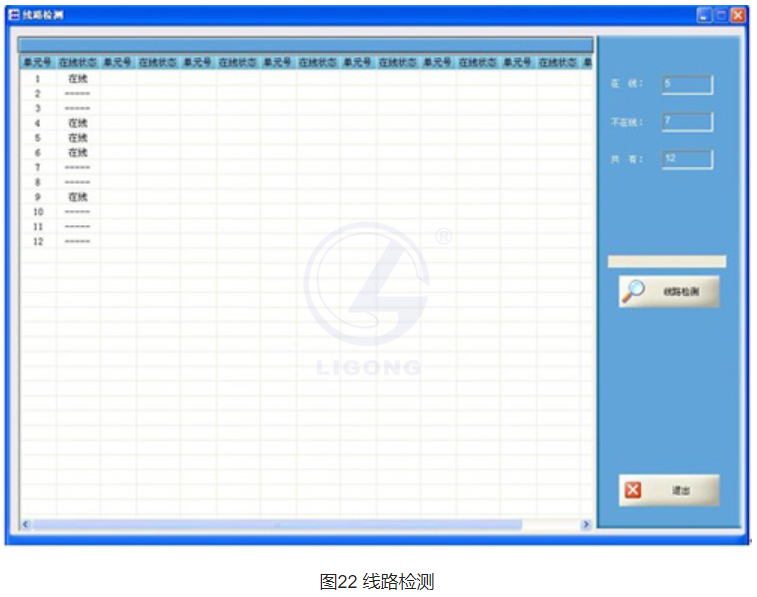

在会议开始之前,首先要对接入设备进行检测。选择主界面的【线路检测】按钮,可对已接入注机的单元进行检测。如图22所示。

4)代表签到

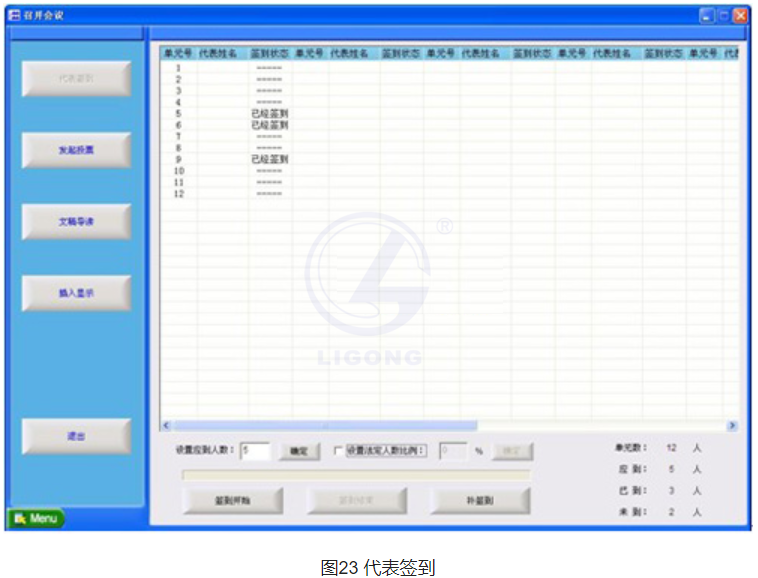

所有设备检测完成后,可开始召开会议。首先要进行的是代表签到。到达会场的代表,使用代表单元上的签到按键进行签到。签到后,在会议管理软件上会显示已签到的代表单元人数。如图23所示。

5)发起投票

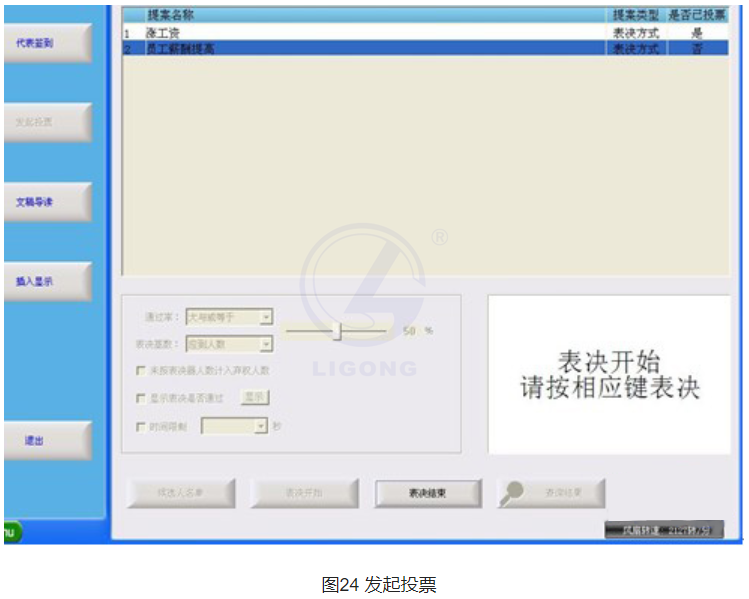

在召开会议的过程中,主席可根据会议内容,对某项提议发起投票。所有代表可通过代表单元对提议进行同意或否决。如图24所示。

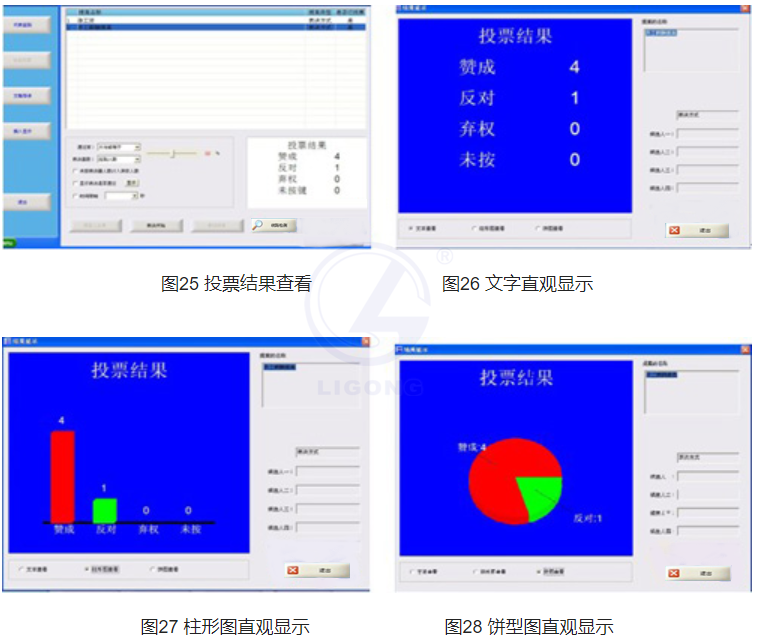

表决结束后,可点击【查询结果】按键进行投票结果查询。在软件中,还可以通过柱形图和饼型图纸管查看不同表决结果所占的百分比,如图25,图26,图27,图28所示。

6)会后处理

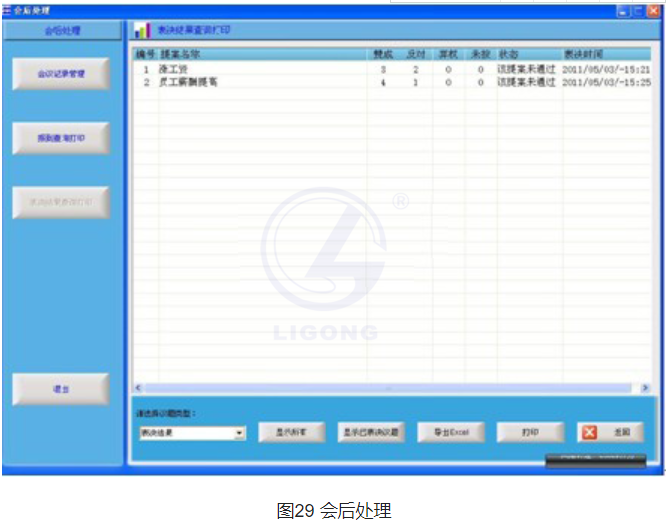

会议召开完毕后,会议主办方可对会议进行总结,包括会议记录管理,报道查询打印,表决结果查询打印等,如图29所示。
