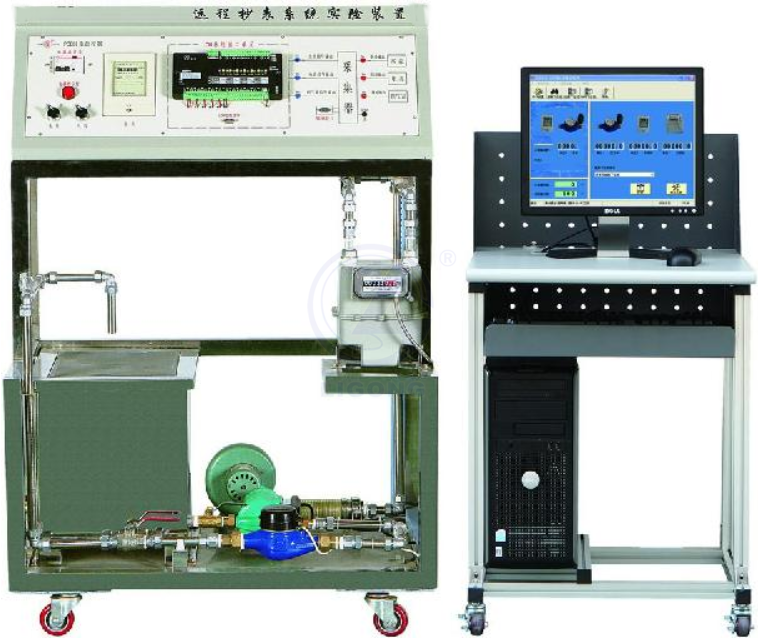

远程抄表系统实训装置(LON总线型)

一、系统概述
远程抄表系统实训装置(LON总线型)是我公司为配合职业院校楼宇专业的教学和实训而设计开发的，随着国家“康居工程”的推广，智能化小区的建设，自动抄表系统已逐渐普及。并出现了三种抄表表计：一种是输出脉冲式的表计、一种是内嵌CPU的智能式表计、另一种是直读表。三种表各有优缺点。
本产品采用输出脉冲式的表计做为基表，采用单片机做数据处理器，并将单片机处理后的数据传送给海湾公司的DDC模块，上位机采用力控组态软件，使学生可以自主进行上位机程序设计，更大的发挥学生的主动性。

二、技术指标
1.输入电源：单相三线（AC 220V±10% 50Hz）
2.工作环境：温度-10℃—+40℃ 相对湿度<85% 海拔<4000m
3.装置容量：<1.2kVA
4.参考尺寸：1200mm×748mm×1300mm
三、主要设备概述：
1、脉冲水表
一般采用干簧管来实现物理量到电信号的转换。工作原理如下：当水表内有水通过时，使水表内部的齿轮转动，齿轮上带有永久磁铁，当永久磁铁经过干簧管的位置时，会使干簧管导通，这样便将水量转换成开关信号。通过转换电路转换成脉冲信号。
2、脉冲燃气表
其工作原理和水表的工作原理基本相同。
3、脉冲电表
一般采用光耦来实现转换物理量到电信号的转换。有电通过电表时，电表内部的主轮转动。当转轮上孔转到发光管的位置时，发光管的光照到光敏三级管，三级管导通，产生脉冲信号。
三、实训项目
1.三表认识实训
2.水表抄表实训
3.电表抄表实训
4.气表抄表实训
5.综合抄表实训
