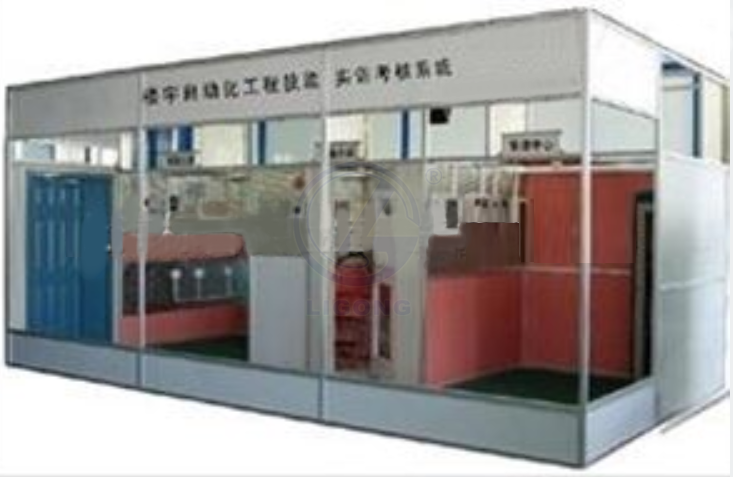

楼宇自动化工程技能实训系统(工程型)

一、概述
楼宇自动化工程技能实训系统(工程型)是一套为职业院校,职业教育机构研制的“智能楼宇自动化应用技术”专业配套的综合实验、实训设备。设备以当前楼宇自动化技术实际应用为基础，并将实际与教学相结合，构建综合教学，集成了以下几个部分的内容：
○对讲门禁系统（可视门禁系统、非可视门禁系统）；
○安防系统；
○消防系统；
○视频监控系统；
○综合布线系统；
○DDC
系统稳定可靠，结构合理清晰，完全满足于各类大中专院校、中职学校的教学实验、实训考核、课程设计和毕业设计。

二、系统特点
楼宇自动化综合实训系统的主体结构由活动网孔板制成的房间和楼道模型，包括：
1.模拟房间：2套模拟房间，分别模拟住户机房或者两个住户，房间提供了4个墙面（加顶墙）和1扇门的安装范围，楼道安装消防设施和楼道监控设施。
2.模拟住户：用于安装“对讲门禁系统”、“安全防卫系统”、“视频监控系统”、“消防系统”、 “综合布线系统”、“DDC”。
设备直观：主要设备均采用直接外露的安装形式，设备可以更加直观的展现在学生面前，缩短了学生从教室到工业现场的过渡和适应时间。
结构灵活：系统为两层房间式结构，全铝合金结构，系统使用更加灵活，可满足实验和实训等多种内容要求。
设备开放性、扩展性强：教师可以根据自己的教学需要方便、快速的更换主要设备。
贴近现场实际：该设备的实训内容均为工业现场主流技术应用，适应当今楼宇自动控制技术的发展，可以满足学生做实验、课程设计，毕业设计的需要和学校承接工程之需求。
突出实训：系统采用全铝合金结构、网孔板固定的方式，能够方便的进行各种小型工程项目设计，充分锻炼学生的动手能力和解决问题的综合能力。学科延展性强：该实训装置可以满足大、中专及技术类院校的《楼宇自动化技术》、《楼宇自动化技术与应用》、《楼宇自动化技术与工程》、《智能建筑楼宇自控系统》等相关课程的教学实训要求。
短路保护：电源部分任何两相有接触，即切断电源。
过载保护：过载就是负荷过大，超过了设备本身的额定负载，产生的现象是电流过大，用电设备发热，线路长期过载会降低线路绝缘水平，甚至烧毁设备或线路；
漏电保护：电源部分有漏电现象，电流超过一定值，即切断电源。
连接线及插座：全封闭结构，使用安全、可靠、防触电。
接地保护：保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。总体电源输入：AC220V，第三方式接地。
直接电源输出：万能三插，AC220V。
受控控制方式：开关、运行、停止（锁定）按钮。
受控保护方式：16A单相漏电保护开关、直流开关电源。
受控电源输出：大安全型插拔接口，AC220V_1.5mm2、DC24V_0.75mm2、DC18V_0.75mm2、DC12V_0.75mm2。
直流电源功率：DC24V_6A、DC18V_8A、DC12V_12A。
总线连接接口：小安全型插拔接口，0.25mm2，zui大容量8位。
电脑网络接口：RJ45超五类屏蔽（10/100Mbps）。
外形尺寸：5920mm*3380mm*2740mm
三、系统分项模块介绍
（1）可视门禁系统

序号	名称	数量	技术参数
1	对讲门口机	1	摄像头：1／3〃CCD zui低照度：0LUX 环境温度：-40℃～55℃ 相对湿度：45%～95%
2	多功能壁挂室内分机（彩色）	1	摄像头：1／4〃CCD zui低照度：0LUX环境温度：-40℃～55℃ 相对湿度：45%-95%
3	电控锁	1	境温度：-40℃～55℃
4	数码彩色可视室外主机	1	环境温度：-40℃～55℃ 相对湿度45%-95%

（2）非可视门禁系统

序号	名称	数量	技术参数
1	普通室外主机	1	环境温度：-40℃～55℃ 相对湿度：45%-95%
2	黑白室内机	1	环境温度：-40℃～55℃ 相对湿度：45%-95%

（3）安防系统

序号	名称	数量	技术参数
1	对射	1	zui大探测距离：300M 工作电压：DC12V 使用温度范围：-25度~55度应答速度：继电器接点输出1C/触点容量ACDC30V 0.5Max
2	红外探测器	1	相对湿度：≤95﹪RH（40 + 2℃）环境温度：-40℃～70℃ ℃ 工作电压：18V~32VDC V
3	声光报警器	1	防爆标志：ExdⅡCT6和ExdⅡBT6 温度范围：－30℃～＋50℃ 相对湿度：≤95％大气压力：80～110KPa 电源电压：DC24V 报警时工作电流：≤300mA 声响强度：≥110dB
4	门磁	1	工作电压：DC12V，工作电流：静态3uA,报警6mA 发射频率：315/433MHZ 发射距离：300米（无障碍开阔地）
5	锁	1

（4）消防系统

序号	名称	数量	技术参数
1	火灾报警控制器	1	AC220V +10% -15% 50Hz 巡检周期 2.8秒 DC24V 2.4Ah（标准型）温度 - 10…+60℃ 湿度 ≤95%(40±2℃) 线制：总线制
2	点型感温火灾探测器	1	探测器类别：A1R 电压：总线24V 监视电流≤0.6mA 报警电流≤1.8mA 编码方式：十进制电子编码外壳防护等级：IP33
3	智能光电感烟探测器	1	联网型烟感，DC9V-28V, 继电器无源触点输出；
4	手动消火栓报警按钮	1	环境温度：-20℃－ +55℃ 报警电流：≤ 3mA 工作电压：24VDCV 相对湿度：40－92±3%(40±2℃)
5	总线隔离器	1	工作电压：总线24V 使用环境：温度：-10℃～+50℃ 相对湿度≤95%，外壳防护等级：IP30
6	火灾显示盘(液晶显示)	1	环境温度：－10℃～＋50℃ 环境湿度：≤95％（40±2℃）电源：主电为交流220V+10％－15％，DC24V／7Ah电池作为备电
7	输入模块	1	工作电压：总线24V 使用环境：温度：-10℃～+50℃ 相对湿度≤95%，外壳防护等级：IP30
8	编码单输入/出模块	1	工作电压：总线24V 使用环境：温度：-10℃～+50℃ 相对湿度≤95%，外壳防护等级：IP30
9	终端模块盒	1	工作电压：总线24V 使用环境：温度：-10℃～+50℃ 相对湿度≤95%，外壳防护等级：IP30
10	消防应急广播主机	1	工作电压:DC24V 带速:4.76cm/s±3% 保险丝容量:2A 工作温度:-10…+60℃ 相对湿度:≤95%(40±2℃)
11	智能总线制消防主机	1	工作电压：DC24V±10% （2）工作电流≤0.5A （3 允许消防分机环路电阻阻：<1000欧姆（4）频率范围：300～3400Hz （5）串音电平：<-60dB （6）传输损耗：<5dB （7）使用环境：温度：0℃～+40℃
12	总线制消防分机	1	工作电压：DC24V±10% （2）工作电流≤0.5A （4）频率范围：300～3400Hz （5）串音电平：<-60dB （6）传输损耗：<5dB （7）使用环境：温度：0℃～+40℃
13	广播功放单元	1	电源12V DC，工作电流400 mA，待机电流 50 mA，工作温度0°C - 45°C，湿度：20%-80%

（5）监控系统

序号	名称	数量	技术参数
1	彩色监视器	1	工作电压： AC220V +10% -15% 50Hz 使用环境：温度：-10℃～+50℃ 相对湿度≤95%，外壳防护等级：IP30
2	矩阵主机	1	工作电压： AC220V +10% -15% 50Hz 使用环境：温度：-10℃～+50℃ 相对湿度≤95%，外壳防护等级：IP30
3	硬盘刻录机	1	MPEG4数位压缩技术，以数字信号储存于硬盘，长时间录像且录像画质清晰；可选用无线网络来做资料传输；利用网络连结来操作远端监控功能； RS232及RS485连接埠可支援使用近端或远端遥控；操作容易，兼具VCR及多工处理机功能；目录显示操作介面，支援多种语言；
4	高速球机	1	采用1/4" CCD；达到IP66防水等级；水平分辨率480线；支持多种485通迅协议球机控制地址范围0-255；可扩展自动跟踪模块；内置浪涌电压保护； zui低照度 0.7lux；自动/手动背光补偿，AGC, 白平衡；
5	半球摄像机	1	1/3CCD；水平分辨率420/480线；zui低照度1.0Lux/F=1.2；经济实用,性价比优异

（6）网络综合布线系统
一、系统概述
网络综合布线系统是智能楼宇系统的组成部分，是实现内部通讯及外部通讯的信息通路，是数据、信号交流与处理的重要环节。内部与外部各信息（语音信息、数据信息、视频信息等）使用单位的信息交流、交换，都需要通过综合布线与计算机网络系统来实现。二、系统特点
整个网络系统结构包含了综合布线在楼宇中常见系统：工作区子系统、水平布线子系统、垂直干线子系统、管理子系统、设备间子系统。系统中采用的部件均是实际工程中比较著名的品牌，有很大的实用性和通用性。
三、基本配置
1.交换机
支持IEEE802.3 10Base-TX网络标准，CSMA/CD协议；具有10/100 Mbps（半双工），20/200 Mbps（全双工）传输速率；LED电源指示灯、LINK/ACT/10-100M；支持UTP/STP3类型或5类电缆媒体介质；24个RJ45端口；通过FCC Part 15 Class A,CE认证。
2.程控交换机一路输入，8路输出，模拟空分交换制式；音频拨号方式。
3．其它
具有配线架、理线环、电线配线箱等。
四、部分实训项目
对讲门禁系统安装、接线和调试项目：
● 系统部件安装
● 系统接线
● 设置可视对讲门禁系统器件的相关参数
● 室外主机地址设置
● 室内分机地址设置
● ID卡分配与注册
● 管理中心机设置
● 室外主机呼叫室内分机
● 室内分机呼叫管理中心机
● 室外主机呼叫管理中心机
● 密码开锁
● 室内分机主动开锁
● 刷卡开锁
● 可视对讲软件记录、处理开门、报警信息
安防系统安装、接线和调试项目：
● 系统部件安装
● 系统接线
● 安防探测器和报警器
● 视频监控之间联动的参数设置、联动编程
消防联动系统安装、接线、调试、编程和运行项目：
● 系统部件安装
● 系统接线
● 通过系统模块的参数设置和联动编程，实现消火栓泵、排烟机、声光报警器、消防广播的手动操作和联动
视频监控系统安装、接线和编程、调试项目：
● 系统部件安装
● 系统接线
● 通过系统模块的参数设置和编程，实现监视器的视频监控和画面切换，高速球型云台旋转、聚焦动作控制和报警联动录像
综合布线系统安装、布线、接线、调试、编程和运行项目：
● 系统部件安装
● 系统接线
● 通过系统模块的参数设置和编程，实现终端呼叫、信息插座功能测试
五、设备配置表

序号	设备名称	技术参数及主要器件	数量	单位
1	房间模型	两层房间式、全结构为工业铝合金型材,美观精致尺寸：592033802740	1	套
2	电源	系统电源：AC220V、DC24V、DC18V、DC12V	1	套
3	对讲门禁系统	管理中心机、电插锁、数码彩色可视室外主机、多功能壁挂室内分机（彩色）、普通室外主机、普通壁挂室内分机、非接触卡、层间分配器（四分支）	1	套
4	安防系统	家用紧急求助按钮、红外对射报警器、声光报警器、红外探测器、门磁。	1	套
5	消防系统	火灾报警控制器、智能光电感烟探测器、智能电子差定温感温探测器、探测器通用底座、总线隔离器、可燃气体探测器、编码手动报警按钮(带插孔)、编码单输入/单输出模块、编码消火栓报警按钮、火警声光警报器、广播模块、壁挂式紧急广播音箱、总线制编码消防专用模块、CD录放盘、150W广播功率放大器、智能总线制消防主机、编码器。	1	套
6	视频监控系统	高速球云台摄像机、彩色半球摄像机、矩阵主机、彩色监视器、硬盘录像机	1	套
7	综合布线系统	RJ45配线架、以太网交换机、程控交换机、配线架、单口底盒、面板、模块、网络模块、墙柜、机	1	套
8	工具	电工工具、人字梯等	1	套
