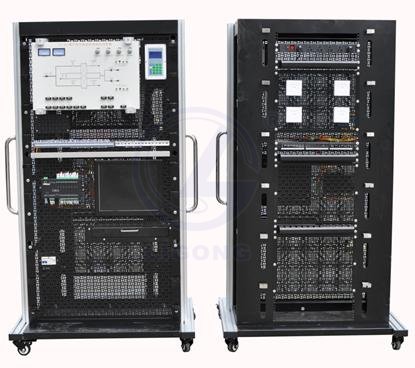

建筑设备监控系统实训装置

一、设备概述
建筑设备监控系统实训装置依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。

二、技术指标
(1)电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
(2)安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
(3)机功耗：≤300W；
外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
三、主要配置
楼宇工程智能化设备监控系统实训平台

序号	器材名称	数量	单位	备注
1	立式实训平台	1	台
2	网孔板安装模块	8	块
3	网孔板用膨胀固定件	100	个
4	线缆管理架	12	个
5	电源管理模块	1	台
6	嵌入式编程主机与显示器模块	1	套
7	主机监控模块	1	台	LonWorks总线DDC
8	LON网络通讯适配器	1	个
9	LonMaker编程软件	1	套
10	模拟I/O模块	1	块
11	新风机组模拟模型系统模块	1	块
12	空调机组模拟模型系统模块	1	块
13	供配电模拟模型系统模块	1	块
14	照明模拟模型系统模块	1	块
15	给排水模拟模型系统模块	1	块
16	热交换模拟模型系统模块	1	块
17	电梯模拟模型系统模块	1	块
18	智能家居模拟模型系统模块	1	块
19	6位PDU电源	1	个
20	24位超五类非屏蔽插座配线架	1	个
21	8P8C超五类非屏蔽水晶头	20	个
22	超五类非屏蔽信息插座模块	4	个
23	单口86型信息面板	4	个
24	86型底盒	4	个
25	UTP超五类4对非屏蔽跳线	4	条
26	UTP超五类4对非屏蔽电缆	100	米
27	专用桥架	1	套
28	耗材及工具	1	套	各规格电线、常用电工工具及线缆测试仪等

四、实训项目
a)基础实操部分
■系统的安装、布线、接线、编程、调试、运行、维护及维修；
■线路故障的设置、检测及排除；
■桥架及其支架的安装和布线；
■信息插座和机架设备的安装；
■水晶头及跳线的制作和测试；
■RJ45模块和配线架的压线和测试；
■RJ45跳线的连接及链路的测试。
b)模拟I/O模块
■四种标准信号（DI/DO/AI/AO）的认识、测量与连接；
■程序设计、编写、调试和监控；
■组态监控界面设计。
c)新风机组模拟模型系统模块
■新风温度监测；
■新风湿度监测；
■送风温度监测；
■送风湿度监测；
■过滤网压差开关监测；
■换热器防冻开关监测；
■送风机压差开关监测；
■送风机启停状态监测；
■送风机手/自动状态监测；
■送风风机故障监测；
■加热器电动阀控制；
■表冷盘电动阀控制；
■加湿器电动阀控制；
■新风阀开关控制；
■送风机启停控制；
■系统整合监控。
d)空调机组模拟模型系统模块
■室内二氧化碳浓度监测；
■回风温度监测；
■过滤网压差开关监测；
■换热器防冻开关监测；
■送风机故障状态监测；
■送风机压差开关监测；
■回风机故障状态监测；
■回风机压差开关监测；
■新风阀调节控制；
■换热器电动阀调节控制；
■回风阀调节控制；
■排风阀调节控制；
■送风阀开关控制；
■回风机启停控制；
■系统整合监控。
e)供配电模拟模型系统模块
■1#进线电压监测；
■#进线电流监测；
■1#进线功率因素监测；
■2#进线电压监测；
■2#进线电流监测；
■2#进线功率因数监测；
■1#供电回路开关监测；
■2#供电回路开关监测；
■双电源切换开关监测；
■1#回路开关控制；
■2#回路开关控制；
■系统整合监控。
f)照明模拟模型系统模块
■光照度传感器监测；
■光照度开关监测；
■景观区照明灯开关监测；
■上班场景开关监测；
■午休场景开关监测；
■下班场景开关监测；
■紧急开关监测；
■大堂区照明灯调光控制；
■景观区照明灯开关控制；
■办公区1#照明灯开关控制；
■办公区2#照明灯开关控制；
■系统整合监控。
g)给排水模拟模型系统模块
■主用给水泵故障状态监测；
■备用给水泵故障状态监测；
■低限报警水位开关监测；
■启泵水位开关监测；
■停泵水位开关监测；
■排水泵手/自动状态监测；
■排水泵故障状态监测；
■停泵水位开关监测；
■启泵水位开关监测；
■溢流报警水位开关监测；
■主用给水泵启停控制；
■备用给水泵启停控制；
■排水泵启停控制；
■系统整合监控。
h)热交换模拟模型系统模块
■热网蒸汽温度监测；
■1#热交换器出水温度监测；
■2#热交换器出水温度监测；
■水回水温度监测；
■1#泵启停状态监测；
■1#泵手/自动状态监测；
■1#泵故障状态监测；
■2#泵启停状态监测；
■2#泵手/自动状态监测；
■2#泵故障状态监测；
■1#电动阀调节控制；
■2#电动阀调节控制；
■1#泵启停控制；
■2#泵启停控制；
■系统整合监控。
i)电梯模拟模型系统模块
■启停状态监测；
■上行状态监测；
■下行状态监测；
■首层状态监测；
■第2层状态监测；
■第N层状态监测；
■故障状态监测；
■紧急状态监测；
■正常启动控制；
■消防停止控制；
■系统整合监控。
j）智能家居模拟模型系统模块
■外出布防场景开关监测；
■居家布防场景开关监测；
■撤防场景开关监测；
■就餐场景开关监测；
■会客场景开关监测；
■影院场景开关监测；
■门磁开关监测；
■被动红外探测器探测；
■燃气探测器开关监测；
■水/电/气表脉冲监测；
■客厅LED灯调光控制；
■电动窗帘开关控制；
■食厅日光灯开关控制；
■声光警号开关监控；
■系统整合监控。
