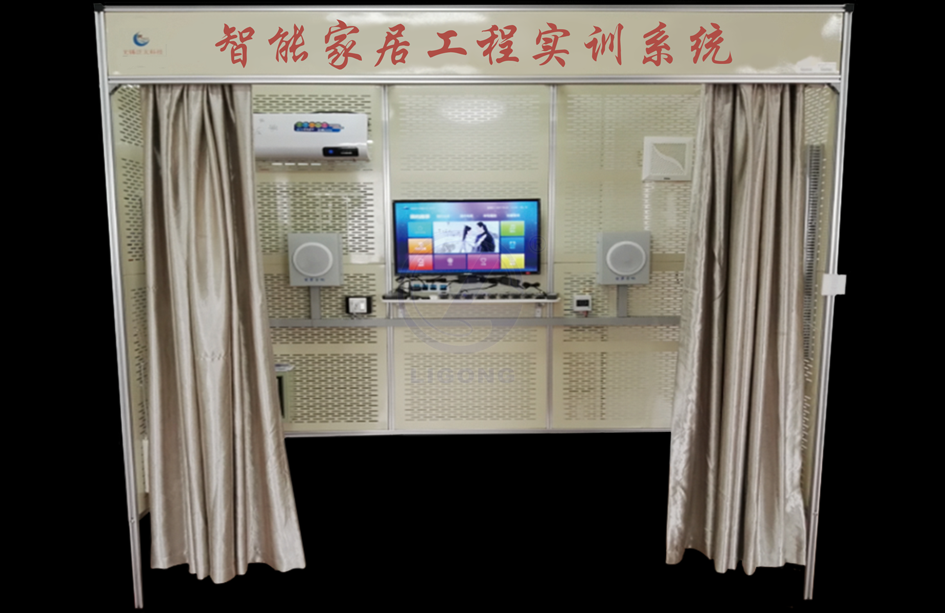

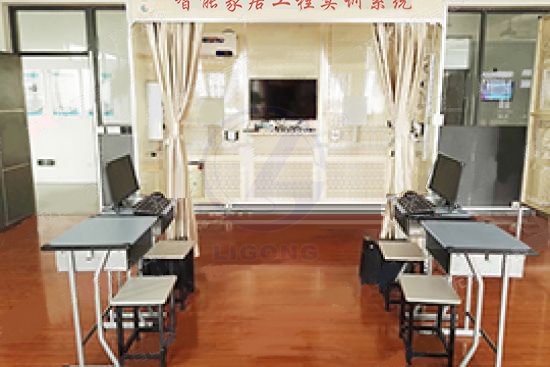

智能家居工程系统实训室(工程型)

一、系统简介
智能居实训系统(SealOT-EE-SH-01) ,以智能家居行业为背景,对智能家居中多个子系统进行安装调试操作,培养学生的工程技能,使其能够搭建相对复杂的物联网应用系统,并对工程岗位的工作有初步认知。
该系统综合运用传感器采集、无线传感器网络、自动控制、嵌入式系统开发、网络通信、Android移动应用开发、Web应用开发等物联网技术,将家居环境传感器、终端控制器、家用电器、家居网关等集成,实现家居生活环境的自动监测、自动调节、安防报警、视频监控、远程监控等功能,贴近实际智能家居系统,为物联网专业教学提供了一个完备的工程应用实训系统。
智能家居工程系统实训室(工程型)具有感知层、网络层、应用层三层体系结构。
感知层主要包括温湿度、光线、二氧化碳、雨雪等各种传感器节点,以及空调扇、照明灯、窗帘、电视、多媒体播放器、电磁阀、警笛等控制设备,实现家居环境参数的实时监测、家电设备的状态检测、以及自动化调节。
网络层包括无线传感器网络和接入网络。无线传感器网络采用ZigBee,负责感知层传感器节点、控制器节点与网关之间的数据·通信,由网关汇聚信息。接入网络可使用以太网、WIFI、4G任一种,负责网关与云服务平台之间的数据交互,将汇聚的感知层设备信息接入到云服务平台。
应用层主要设计面向用户,具有多种访问终端,如本地网关、Veb客户端、Androi客户端等,运行智能家居监控端软件系统,实现环境参数采集、安防报警、家电控制、能源监控、可视门禁、影音娱乐、远程监控等功能。

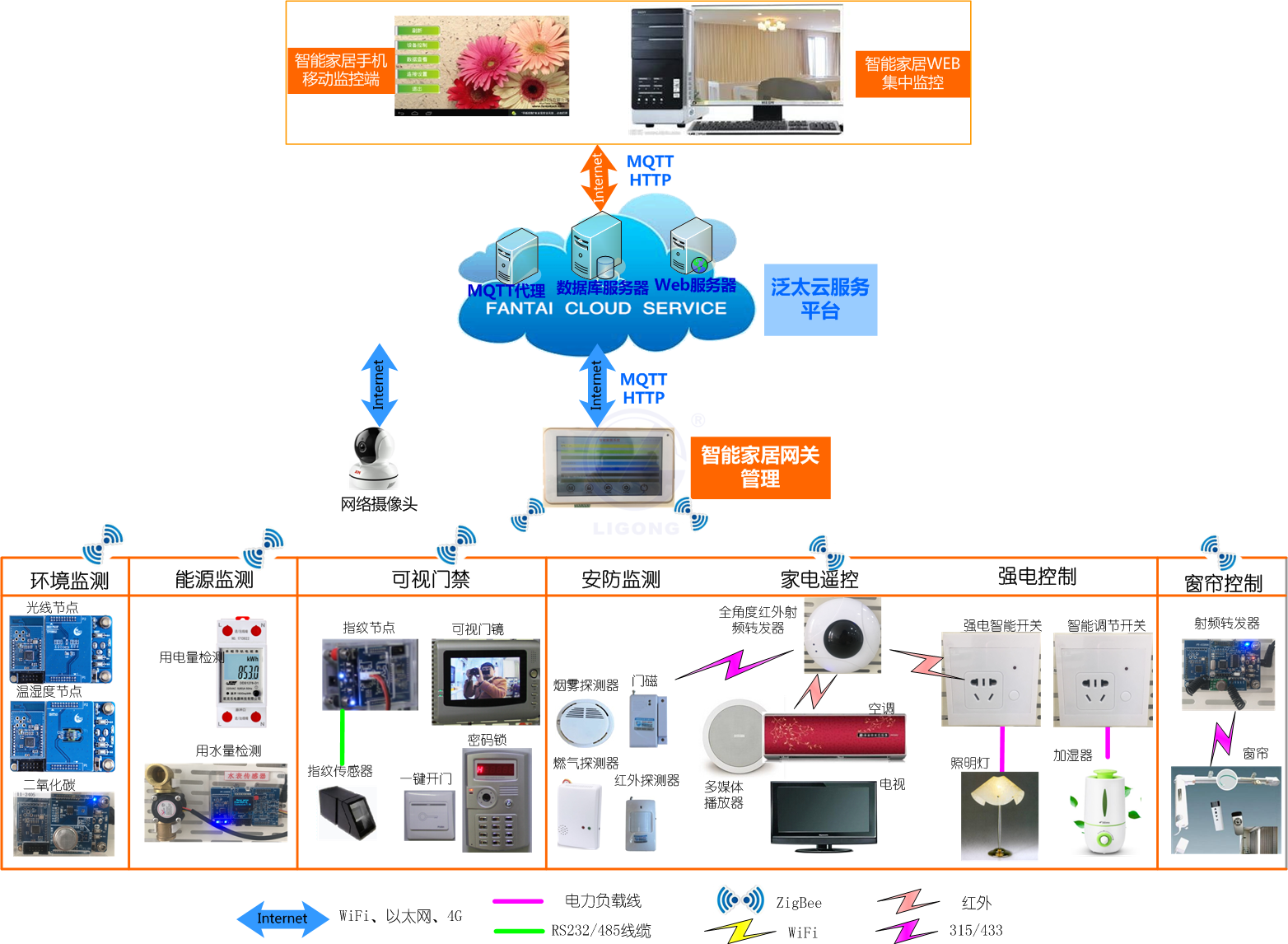

二、系统整体架构如图所示:
