LG-BPQ01型变频调速实训装置

一、LG-BPQ01型 变频调速实训装置产品概述

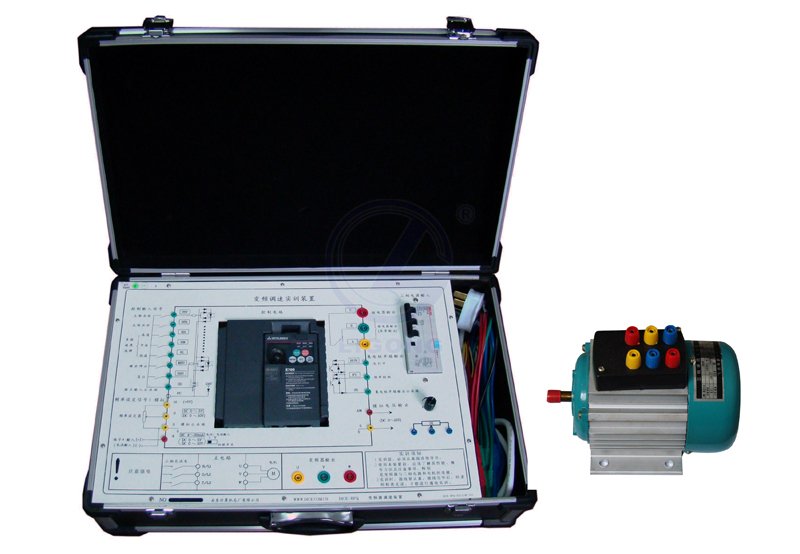

“LG-BPQ01型 变频调速实训装置”是在总结当前变频调速实训教学的基础上，推出的一款新的变频调速实训装置。为变频技术实训和考核提供了先进的操作平台。可完成“变频调速技术”课程的相关教学实训。特别是系统提供开放式教学，可充分培养学生的实际动手能力。

二、产品尺寸

LG-BPQ01型变频调速实训装置尺寸：534（长）*330（宽）*170（高）单位：mm。

三、技术性能

1、输入电源：三相四线：~380V ±10％ 50Hz

2、工作环境：温度-10℃~+40℃相对湿度<85％(25℃)海拔<4000m

3、安全保护：本实验装置带有三相四线漏电保护开关，具有漏电压，漏电流自动切断电源等功能。符合国家安全标准。

四、系统组成

变频器实训组件

型号	说明
FR-E740-0.4kW	三相交流电380V供电，该机型用磁通矢量控制，实现1Hz运行150%转矩输出。ID，15段速度等功能选择。内置RWM，实现更低噪音运行。内置RS485通信口。柔性PWM，实现更低噪音运行。
三相鼠笼电动机	输入电压：380V,电流：0.4A。功率：180W

五、实训项目

变频器控制实训

1、变频器功能参数设置与操作

2、变频器报警与保护功能

3、多段速度选择变频调速

4、外部端子点动控制

5、外部端子遥控控制

6、控制电机运行时间显示操作

7、控制电机正反转运动控制

8、电压监视器信号输出及显示

9、瞬间停电变频器参数设定

10、外部模拟量变频调速

*11、基于PLC数字量方式变频器控制电机正反转运行

*12、基于PLC数字量方式变频器控制电机多段速度调节

带“*”需配LG-PLC01/PLC02 三菱系列实验箱配套使用
