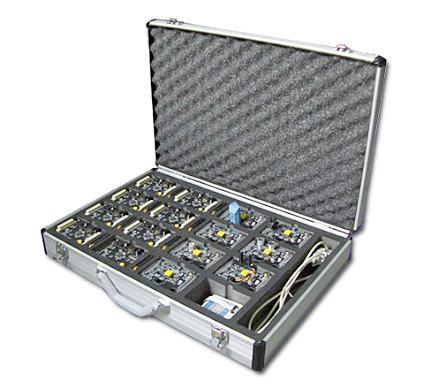

LG-CGK209型无线传感器网络创新开发实验箱

一、产品介绍

LG-CGK209型无线传感器网络创新开发套件是本公司最新推出的基于“无线传感器网络技术”的教学实验系统。该教学实验系统能快速的让高校师生学习和了解这项潜力巨大的新技术。该创新开发套件工作在2.4G频段，通信标准采用IEEE802.15.4 ZigBee协议通过多种传感器模块如：温度传感器，湿度传感器，压力传感器等，将采集到的数据，经CC2420芯片以无线网络（比如星状结构、树状结构、网状结构等）的方式汇集到中心节点，然后中心节点通过串口传送到功能强大的结点工作监视终端实现全网拓扑的展示以及对于全网信息处理。

LG-CGK209型无线传感器网络创新开发套件，该创新开发套件适用于电子信息、通信、计算机、自动化、工业控制、环境等专业的本科生教学和创新实验，研究生的自主开发研究，主要在以下方面：智能家居、智能农业、智能能量监控、环境监测、无线测量、工业自动化、智能仪器仪表等应用。

二、硬件规格

序号	组成	功能描述	性能指标
1	无线通信模块	用于数据和指令的无线传输	（1）符合IEEE 802.15.4 标准（2）2.4G ISM工作频率（3）传输速度250Kbps，发射功率1mW，接收灵敏度-95dBm （4）MCU：C8051F120，64KFlash，主频100MHz
2	温度传感器湿度传感器压力传感器光敏传感器红外线传感器超声波传感器酒精浓度传感器	用于采集真实环境的物理信号	各传感器测量范围，测量精度：（1）温度传感器:2℃～150℃，1℃ （2）湿度传感器:30%～90%，1% （3）压力传感器：0，20pa～10kpa，1pa （4）光敏传感器:1～100，1 （5）红外传感器: 开关量，0/1 （6）超声波传感器： 80mm～500mm，1mm （7）酒精浓度传感器：1～100，1
3	MCU调试器	支持C8051全系列MCU的开发和调试	（1）标准型USB接口即插即用（2）支持KEIL C调试环境，可实现单步，硬件断点，连续单步，可控制程序停止与运行（3）支持贮存器和寄存器的修改与查看，下载程序到贮存器等功能

三、实验列表

无线传感器网络创新开发套件实验

实验一环境熟悉实验
实验二程序下载实验
实验三定时器实验1
实验四定时器实验2
实验五走马灯实验
实验六看门狗定时器实验
实验七串口通信实验1
实验八串口通信实验2
实验九 AD采样实验1
实验十 AD采样实验2
实验十一 CC2420启动和SPI初始化
实验十二 CC2420内部寄存器初始化
实验十三组包发送实验
实验十四接收和地址译码实验
实验十五应答ACK帧实验
实验十六无线信道监听实验
实验十七点对点无线通信实验
实验十八射频休眠实验
实验十九星状网通信实验
实验二十多跳通信实验

四、部分实验图

（1）可以选配Sniffer；
（2）符合IEEE 802.15.4标准的MAC软件C源代码；
（3）符合IEEE 802.15.4 标准安全软件包C源代码；
（4）全部硬件原理图，接口说明；
（5）传感器接口协议等；

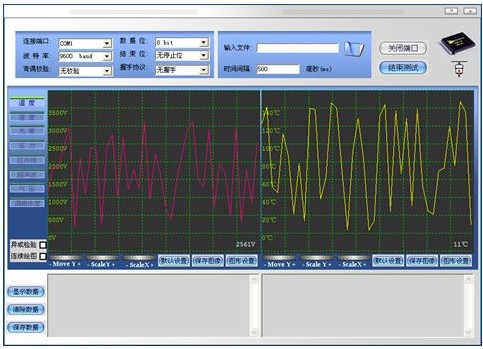

（6）用于传感器数据管理和采集的软件工具WSN-SenViewer软件，该软件具有以下特点：
l 符合IEEE 802.15.4标准的通信实例；
从简单到复杂的实用实验实例；l
支持不同网络拓扑的通信实例；l

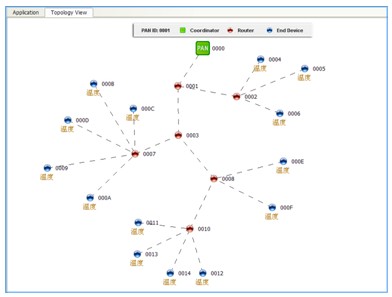

l 用于网络拓扑开发和维护的软件工具WSN-NetViewer软件，如下图。

五、装箱清单

物品	数量	备注
无线通信模块	8	主节点1个，传感器节点7个
传感器模块	7	温度传感器，湿度传感器，光敏传感器，红外线传感器，超声波传感器，空气压力传感器，酒精浓度传感器
电源	8	9V 1A
天线	8	2.4GHz频段，SMA接口
串口线	1
单片机仿真器	1	U-EC5调试器
实验指导	1	用户手册，实验教程
配套光盘	1	电子版手册，电路图，实验代码等
