LGW-XC01型小车运动控制模型装置

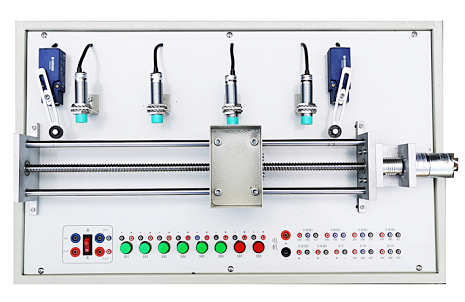

LGW-XC01型小车运动控制模型采用台式结构，是一套工业自动化生产线小车运动控制过程的缩微模型，本装置采用直流电机丝杠导轨传动系统，实现传动和定位要求。造型精美、体积紧凑、重量轻、坚固耐用，采用直流电机控制高质量驱动方案，有力保证系统稳定、精密和快捷响应能力。行程范围400MM，装有4种传感器反馈控制，能满足大中专院校可编程控制器技术的教学、课程设计和毕业设计。

一、技术参数
电源：单相DC24V功率：<200W
尺寸：不小于600*400*220mm
二、设备结构
LGW-XC01型小车运动控制实训装置台架为金属结构，实训考核装置PLC模块的I/O 端子、各常用模块与PLC的连接端子，均与安全插座连接，使用带安全插头的导线进行电路连接；各指令开关、光电开关、传感器和指示元件的电路，则通过端子排进行连接。插拔线连接电路与端子连接电路相结合，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
三、部分实训项目
1．机电设备的安装与调试
（1）传动装置同轴度的调整
（2）搬运设备安装与调试
四、电气控制电路的安装与PLC编程
（1）电动机正反转控制电路的连接与程序编写
五、配置清单

钢制喷塑机架		1	套
直流电机	24V 200r/Min	1	只
电感传感器	LJ8A3-2	1	只
电容传感器	LJC34A4-K	1	只
光电传感器	ST135传感器	1	只
滚珠丝杆	光轴直径：12mm 往复精度≤0.03mm 承重负载：水平≤40kg，垂直≤15kg			套
行程开关	CX19-001			1只
其它小配件	满足本货物使用要求之规格	1	套
