LGY-DCD01型带传动控制实训装置

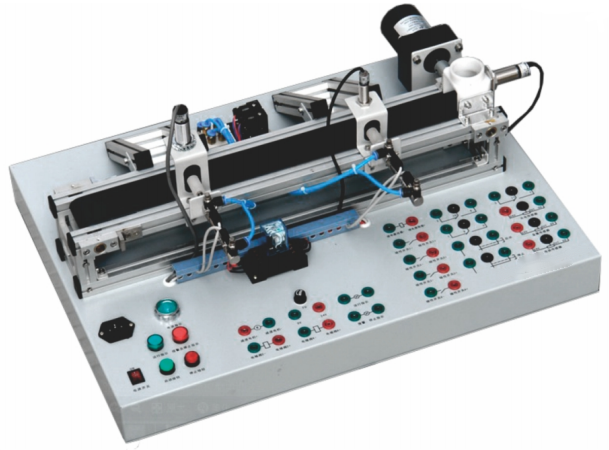

一、设备外观图

二、设备概述

本设备是为扩展PLC实训台使用功能，按照职业学校的教学和实训要求以及结合生产实际和职业岗位的技能要求而研制开发的产品。

本设备由实训台架、传送带、气动部分、传感器识别装置等部分组成,传送带机构主要采用经氧化处理的高材质的铝合金型材组装而成，尺寸为20mm×20mm。主要功能是实现物料的传送和分拣，该设备是PLC技术、气动技术、传感器技术、位置控制技术综合实训装置。

三、技术参数

1、交流电源：单相 AC 220 V±10% 50Hz；

2、温度：-10～50℃；环境湿度：≤90％无水珠凝结；

3、外形尺寸：长×宽×高=600mm×450mm×260mm；

4、整机功耗：≤0.3 kVA；

5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
